M12 transfermodule adapter

Deze M12 A-gecodeerde naar klemmenblok adaptermodule van DELOCK is bedoeld voor het verbinden van M12 veldapparatuur met elektrische circuits via schroefklemmen binnen industriële en installatietechnische omgevingen.

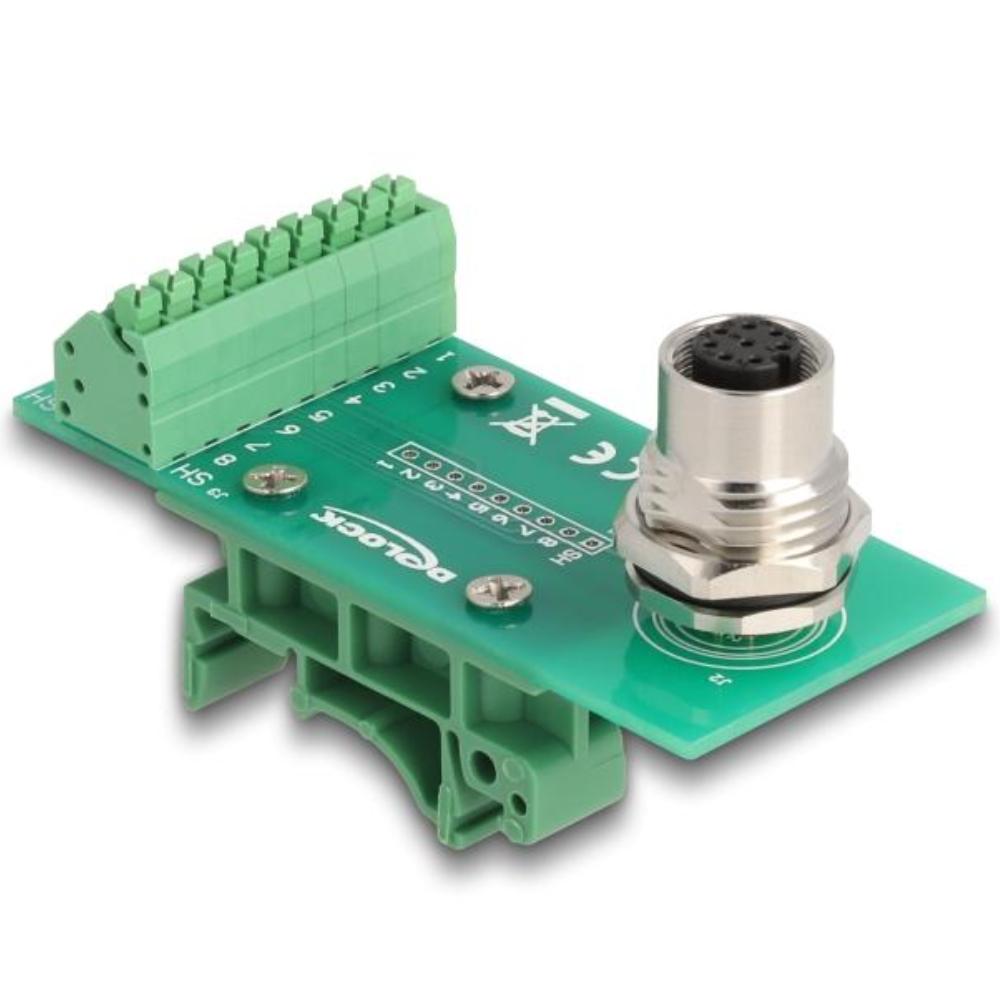

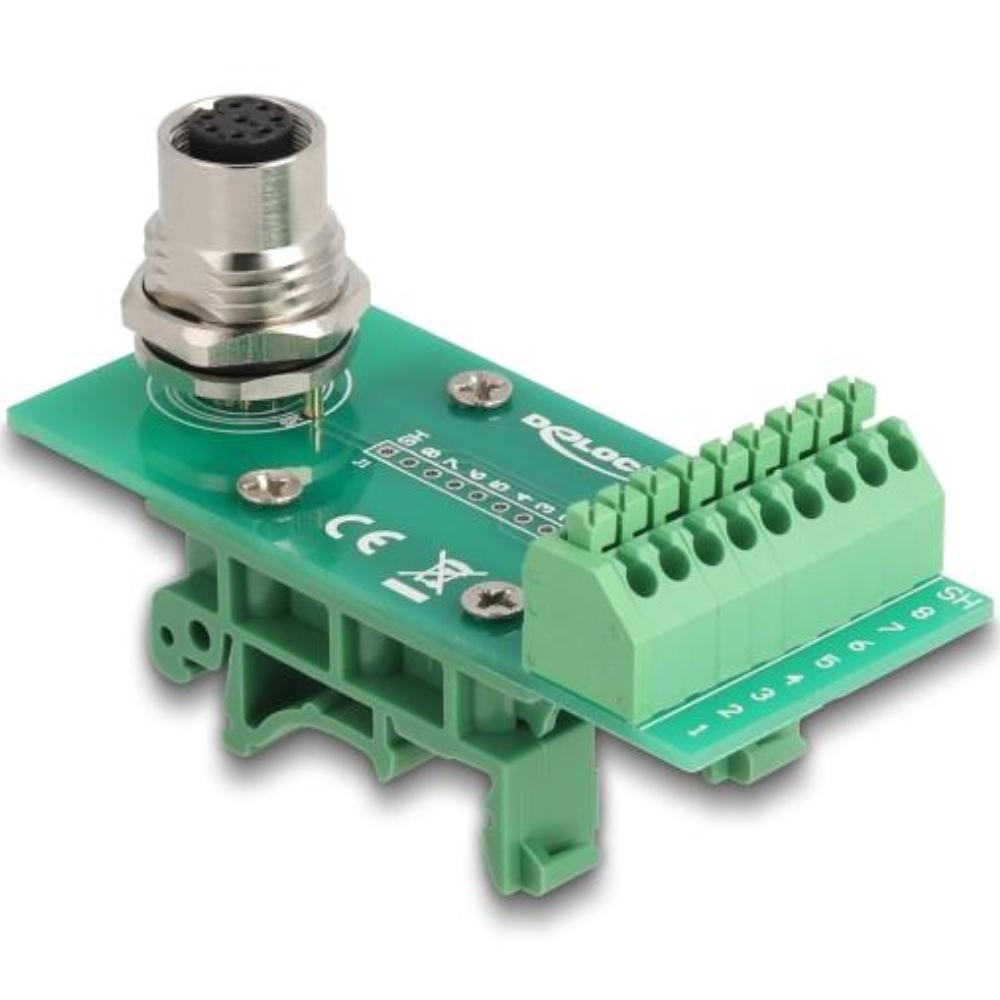

De adapter beschikt over een M12 female 8-pins A-gecodeerde connector en een 9-polig klemmenblok, waardoor signalen eenvoudig kunnen worden doorverbonden naar bedrading in schakelkasten of installaties.
De module ondersteunt een 1:1 pinconfiguratie, wat zorgt voor een directe en overzichtelijke signaaloverdracht zonder interne omzetting.

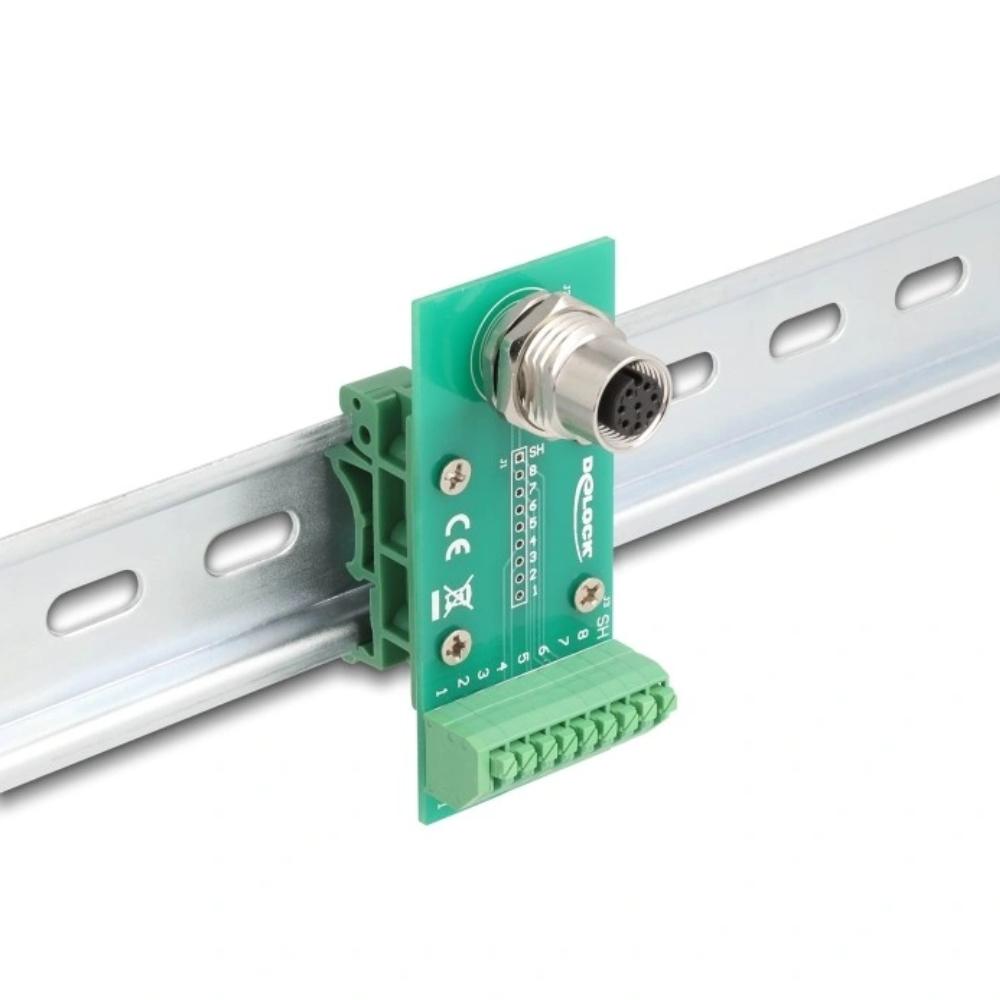

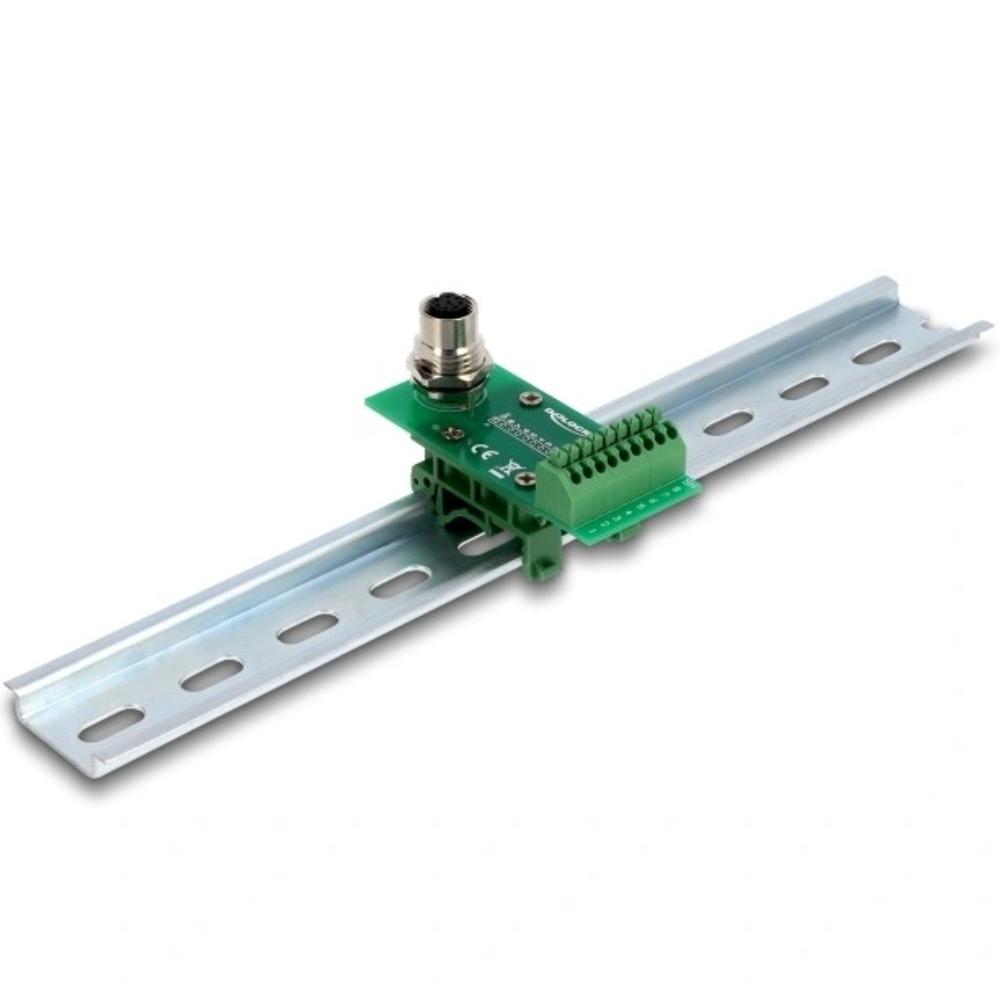

De adapter is geschikt voor montage op DIN-rail en kan worden bevestigd op zowel 15 millimeter als 35 millimeter rails.
De geïntegreerde M16 schroefdraad maakt een stevige mechanische bevestiging mogelijk.
De module is geschikt voor een breed temperatuurbereik en industriële toepassingen waar betrouwbaarheid vereist is.

Specificaties
Type: M12 naar klemmenblok adaptermodule
Merk: DELOCK
Aansluiting 1: M12 female 8-pin A-gecodeerd
Aansluiting 2: 9-polig klemmenblok
Codering: A-coded
Aantal pinnen: 8 (M12), 9 (klemmenblok)
Pinconfiguratie: 1:1
DIN-rail montage: 15 millimeter en 35 millimeter
Schroefdraad: M16 extern
Draaddoorsnede: 24 AWG tot 20 AWG
Pitch: 3.50 millimeter
Bedrijfstemperatuur: -40 °C tot 80 °C
Afmetingen: 76.2 x 43.0 x 33.0 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Inhoud van de verpakking
M12 adaptermodule
2 x DIN-rail clip
4 x schroef

Toepassingen
Industriële automatisering, schakelkastbouw, gebouwinstallaties, sensor- en signaalbekabeling en toepassingen waarbij M12 verbindingen moeten worden geïntegreerd met klemmenstroken.

Toelichting op technische termen
M12 A-codering: industriële connectorstandaard voor signaal- en dataverbindingen binnen automatiseringssystemen.
Klemmenblok: aansluitblok met schroefklemmen voor het vastzetten van losse draden in elektrische installaties.
DIN-rail: gestandaardiseerde montagerail voor installatie van elektrische componenten in schakelkasten.
1:1 pinconfiguratie: elke pin van de M12-connector is direct verbonden met een overeenkomstige aansluiting op het klemmenblok.
Pitch: afstand tussen de aansluitpunten van het klemmenblok, bepalend voor compatibiliteit met bedrading.
M16 schroefdraad: standaard metrische schroefdraad voor montage en bevestiging van componenten.
AWG: Amerikaanse standaard voor draaddikte; bereik van 24 tot 20 AWG biedt flexibiliteit in draaddiktes voor verschillende toepassingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilige omgang met chemische stoffen binnen de Europese Unie.
