M12 naar RJ45 adapter

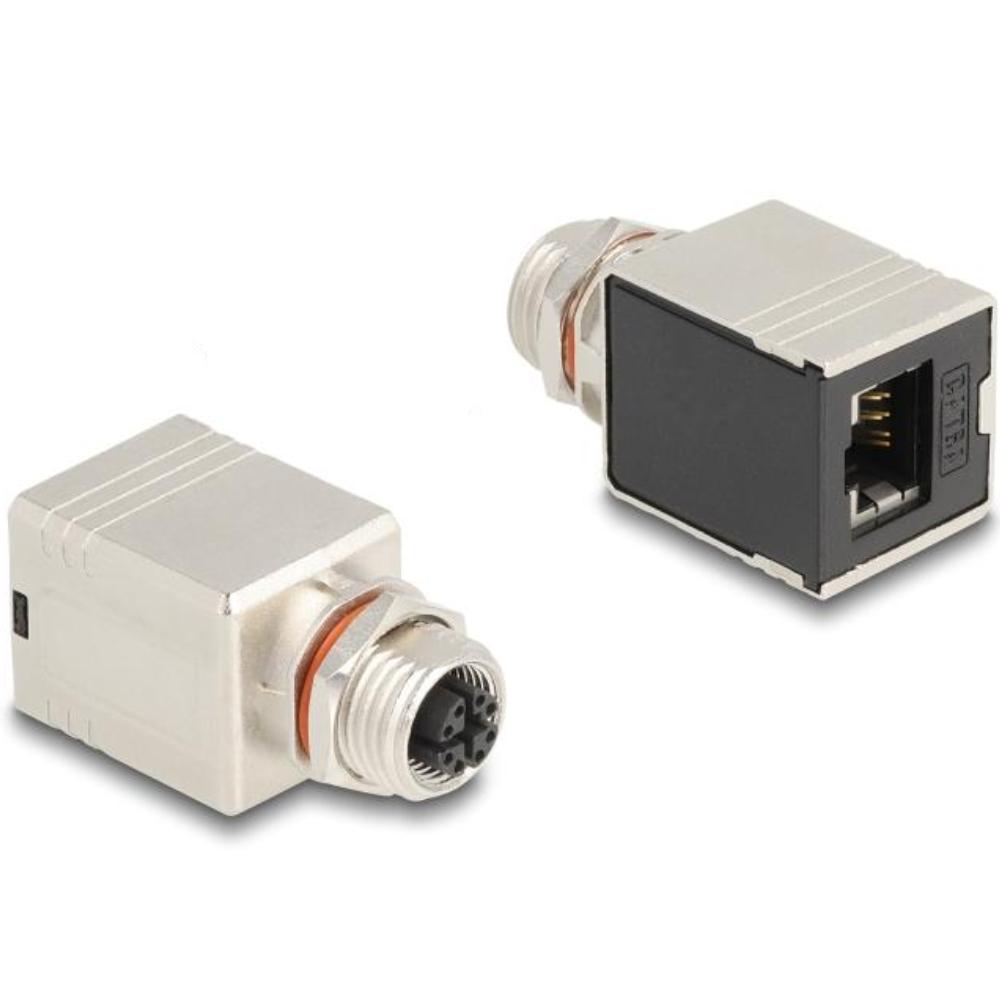

Deze M12 X-gecodeerde naar RJ45 paneeladapter van DELOCK is bedoeld voor het integreren van industriële Ethernetverbindingen in schakelkasten en behuizingen binnen automatiseringsomgevingen.
De adapter beschikt over een M12 female 8-pins X-gecodeerde aansluiting en een RJ45 female aansluiting, waardoor industriële apparatuur eenvoudig gekoppeld kan worden aan standaard Ethernetnetwerken.
Dankzij de paneel- en inbouwmontage kan een vaste netwerkaansluiting worden gerealiseerd, ideaal voor installatie in schakelkasten.
De adapter voldoet aan de Cat.6A specificatie en ondersteunt datatransmissies tot 10 Gigabit per seconde.
De combinatie van PBT en metalen behuizing zorgt voor mechanische sterkte, vormvastheid en goede afscherming tegen elektromagnetische interferentie.
De STP afscherming (Shielded Twisted Pair) beschermt tegen storingen en garandeert een stabiele signaaloverdracht in industriële omgevingen.
De vergulde contacten minimaliseren overgangsweerstand en voorkomen corrosie.
Met een IP67 beschermingsklasse aan de M12-zijde is de adapter geschikt voor gebruik in omgevingen met stof en vocht, terwijl de RJ45-aansluiting geschikt is voor interne toepassingen.

Specificaties
Type: M12 naar RJ45 paneeladapter
Merk: DELOCK

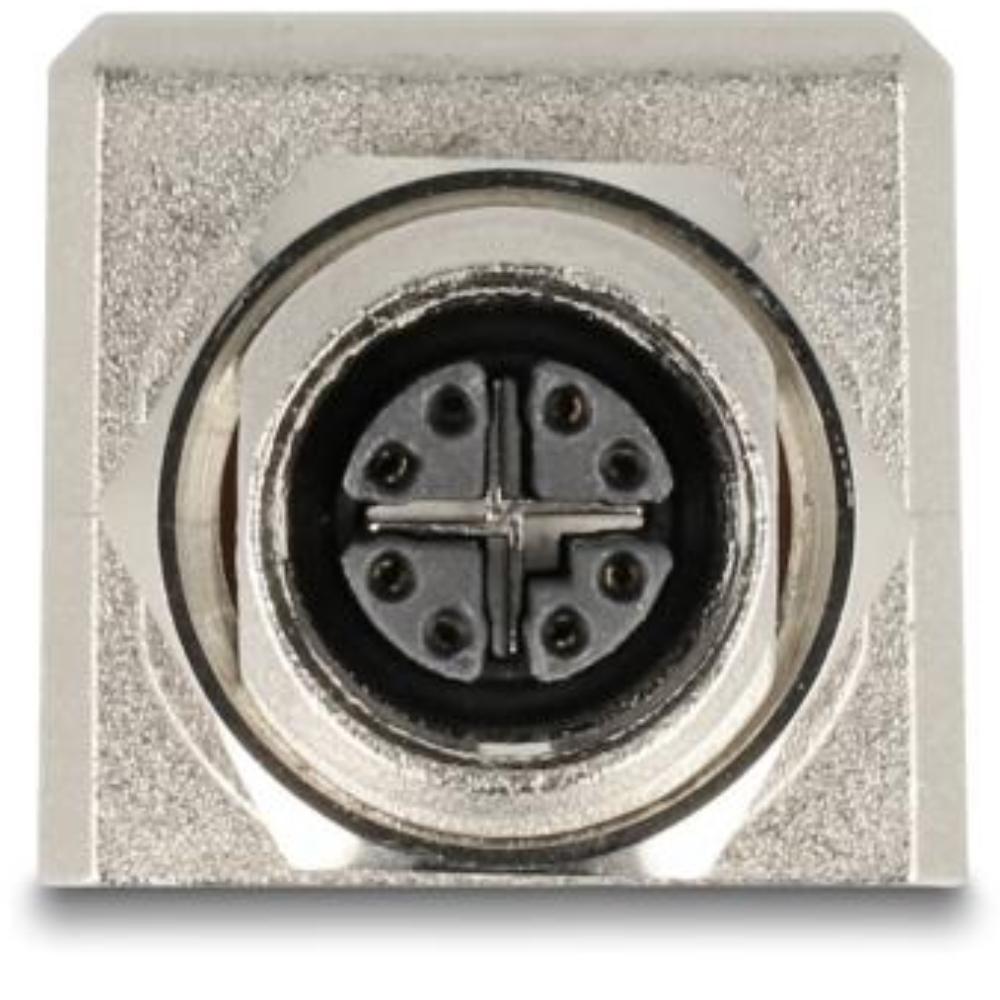

Aansluiting 1: M12 female 8-pin X-gecodeerd
Aansluiting 2: RJ45 female
Codering: X-coded
Aantal pinnen: 8
Netwerkcategorie: Cat.6A
Ondersteunde datasnelheid: tot 10 Gigabit per seconde
Afscherming: STP (Shielded Twisted Pair)
Behuizing: PBT / metaal
Contactmateriaal: verguld
Montage: paneel-/inbouwmontage

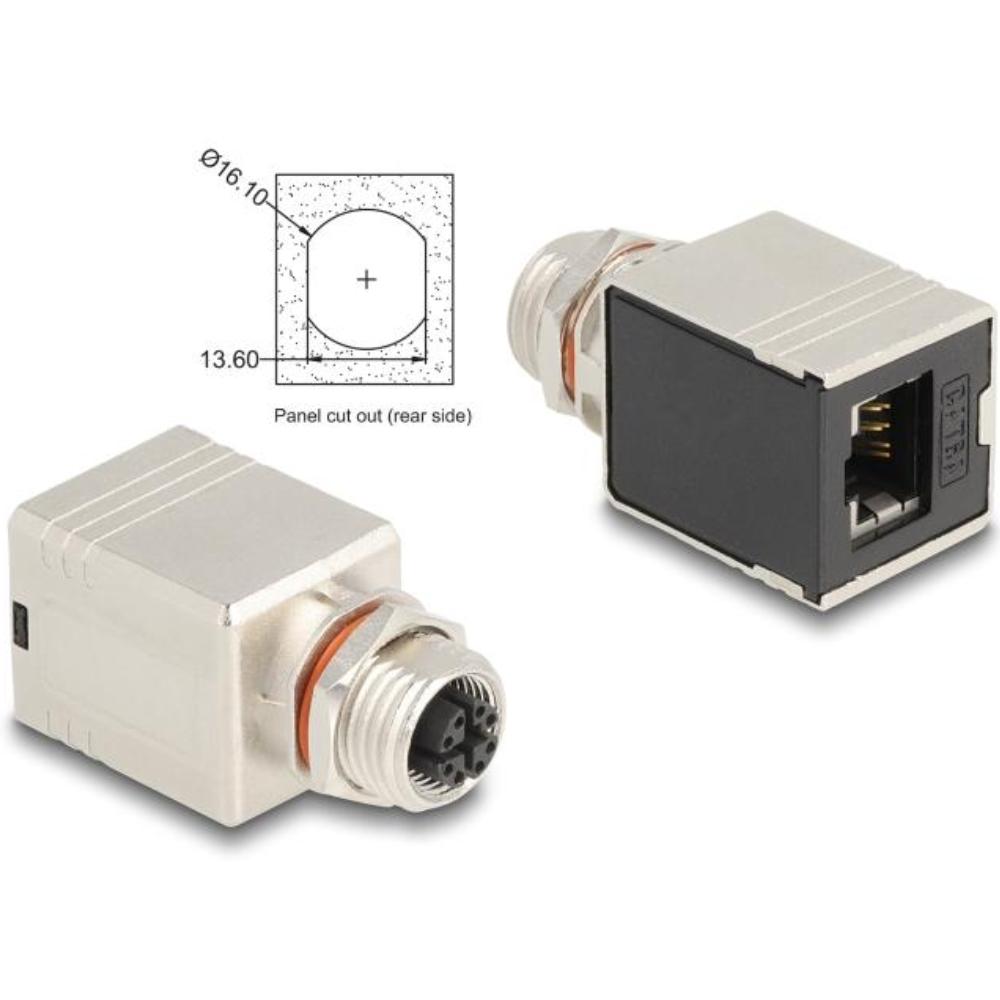

Installatie-afmetingen: 16.1 x 13.6 millimeter
Schroefdraad: M16 extern
Afdichting: siliconen afdichtring
Nominale spanning: maximaal 50 volt
Nominale stroom M12: maximaal 0.5 ampère
Nominale stroom RJ45: maximaal 1.5 ampère
Bedrijfstemperatuur: -10 °C tot 60 °C
Beschermingsklasse: IP67 (M12), IP20 (RJ45)
Kleur: zwart / zilver
Afmetingen: 46.3 x 23.9 x 22.4 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Compatibiliteit
M12 male aansluiting vereist
RJ45 netwerkkabel met male connector vereist

Toepassingen
Industriële automatisering, schakelkastbouw, paneelmontage, machinebesturingen en het integreren van M12 Ethernetapparatuur in bestaande netwerkinfrastructuren.

Toelichting op technische termen
M12 X-codering: industriële Ethernetstandaard waarbij vier getwiste aderparen fysiek gescheiden zijn, geschikt voor 10 Gigabit dataverkeer met minimale overspraak.
RJ45 female: standaard Ethernetpoort voor aansluiting van netwerkkabels met RJ45 male connector.
Cat.6A: netwerknorm met ondersteuning tot 500 MHz en geschikt voor 10 Gigabit Ethernet.
STP afscherming: kabel- en connectorafscherming die elektromagnetische interferentie (EMI) en overspraak reduceert.
PBT / metaal: combinatie van sterk kunststof en metaal voor structurele stevigheid en extra elektromagnetische afscherming.
Vergulde contacten: zorgen voor lage contactweerstand en beschermen tegen oxidatie en slijtage.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling in water.
IP20: bescherming tegen aanraking van vaste objecten, niet geschikt voor vochtige omgevingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilig gebruik van chemische stoffen binnen de Europese Unie.
