HDMI switch 4x4 Matrix

HDMI™-Matrix-Switch 4x HDMI Input naar 4x HDMI Output – HDMI™ 2.0 – 4K@60Hz
Deze HDMI™-matrix is bedoeld voor het onafhankelijk schakelen van meerdere HDMI™-bronnen naar meerdere HDMI™-schermen. Het apparaat maakt het mogelijk om vier HDMI™-bronapparaten afzonderlijk toe te wijzen aan vier HDMI™-uitgangen, waarbij elke uitgang een andere bron kan weergeven. Alle signaalroutes functioneren onafhankelijk van elkaar.

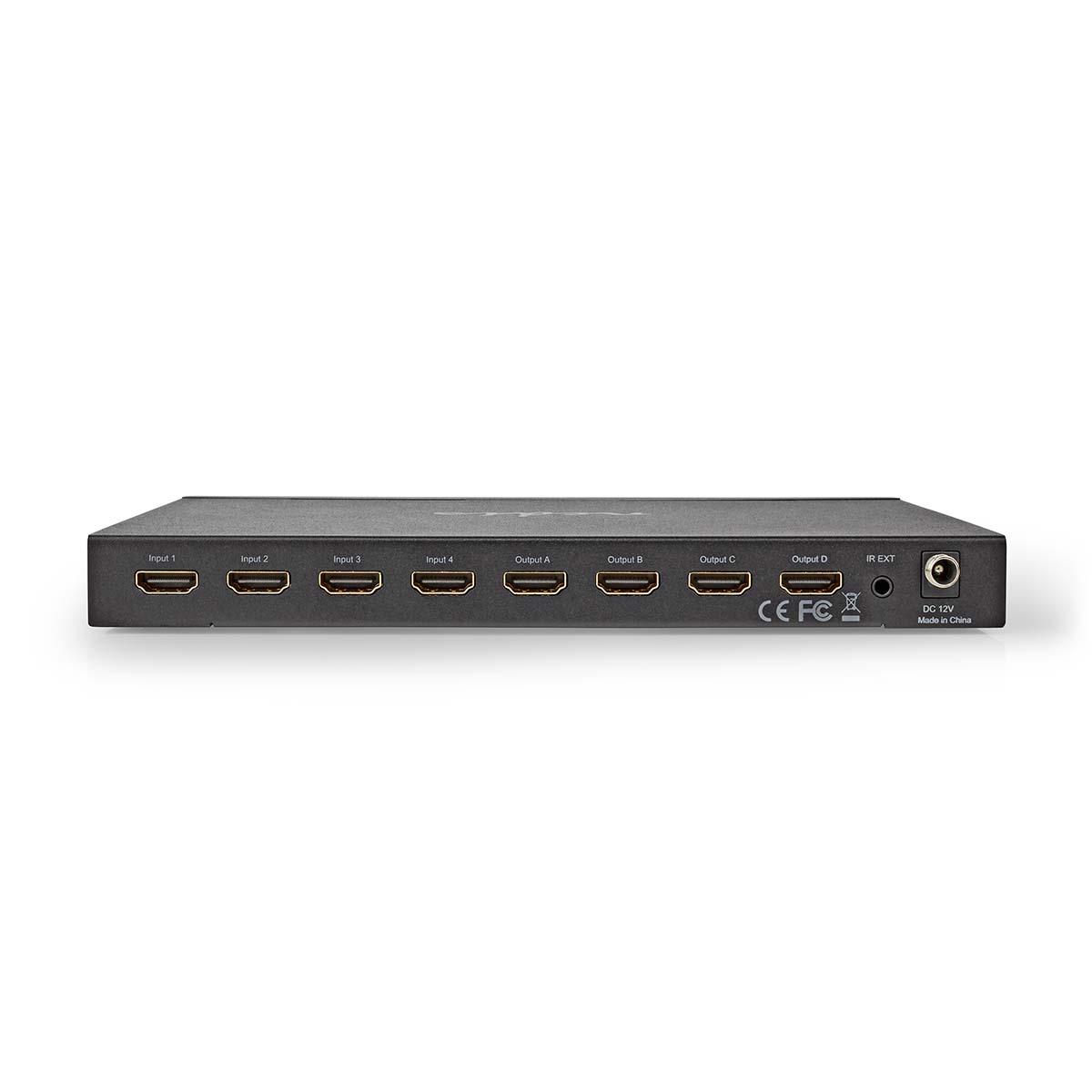

HDMI-ingangen
De HDMI™-matrix beschikt over 4x HDMI-A female ingangen. Op deze ingangen kunnen bronapparaten worden aangesloten die een digitaal HDMI™-videosignaal leveren, zoals mediaspelers, spelconsoles of computers.

HDMI-uitgangen
De HDMI™-matrix beschikt over 4x HDMI-A female uitgangen. Elke uitgang kan onafhankelijk worden gekoppeld aan één van de HDMI™-ingangen en stuurt het geselecteerde audio- en videosignaal door naar een televisie, monitor of projector.

Beeld- en video-ondersteuning
De HDMI™-matrix ondersteunt beeldresoluties tot 3840 × 2160 @ 60 Hz (4K UHD). De maximale datasnelheid bedraagt 18 Gbit/s, wat overeenkomt met het HDMI™ 2.0-niveau. Lagere resoluties zoals 1080p, 720p en 4K@30Hz worden eveneens ondersteund.

Kleur- en beeldformaten
Ondersteunt kleurformaten RGB, YCbCr 4:4:4, YCbCr 4:2:2 en YCbCr 4:2:0. De standaard beeldverhouding bedraagt 16:9.

HDR-ondersteuning
HDR-signaaldoorgifte is mogelijk binnen het HDMI™ 2.0-signaalpad. Het HDR-signaal wordt ongewijzigd doorgelaten van bron naar display.

Audio-ondersteuning
Ondersteunt digitale audio-overdracht via HDMI™. Audio en video worden gecombineerd via dezelfde HDMI™-verbinding doorgestuurd.

Besturing en signaalbeheer

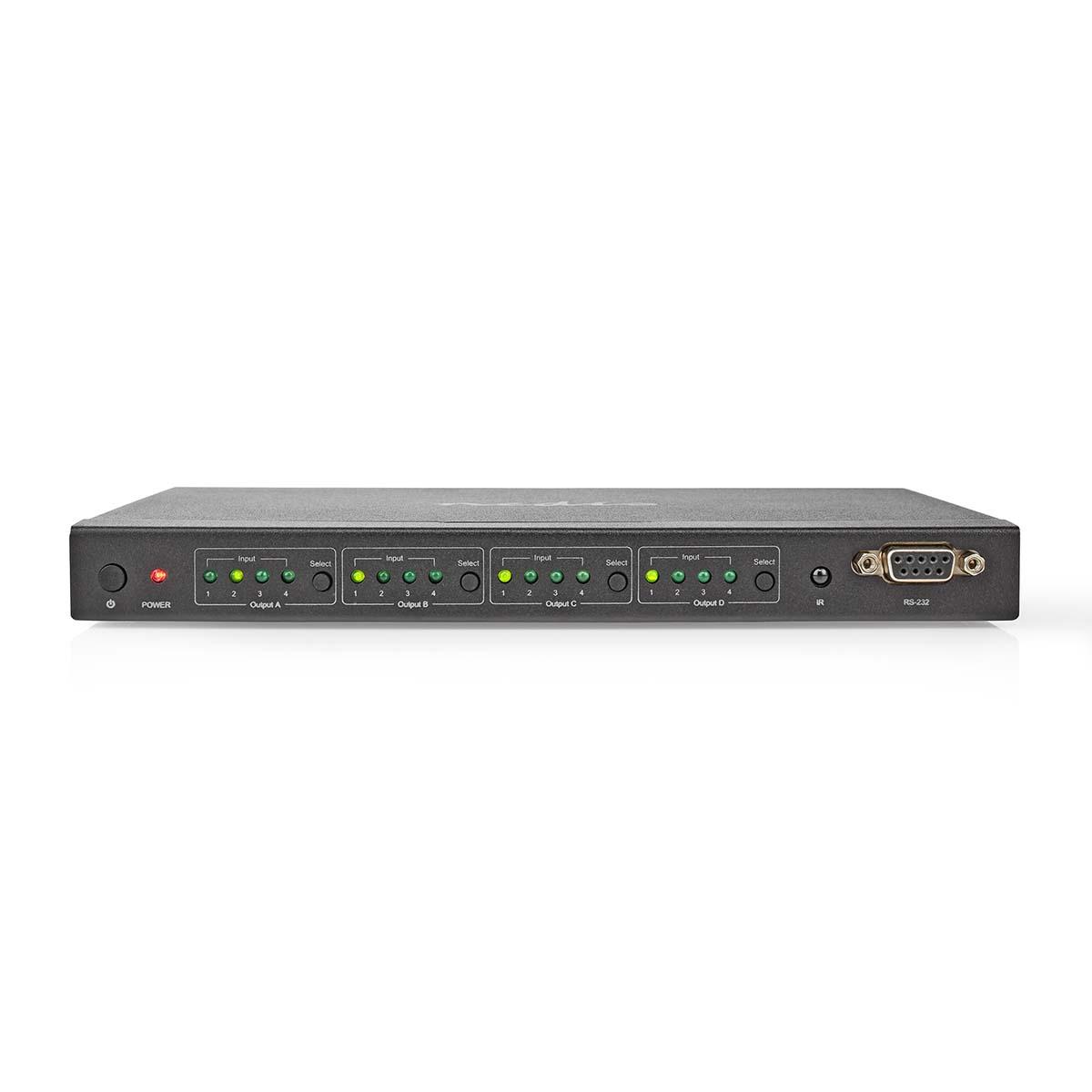

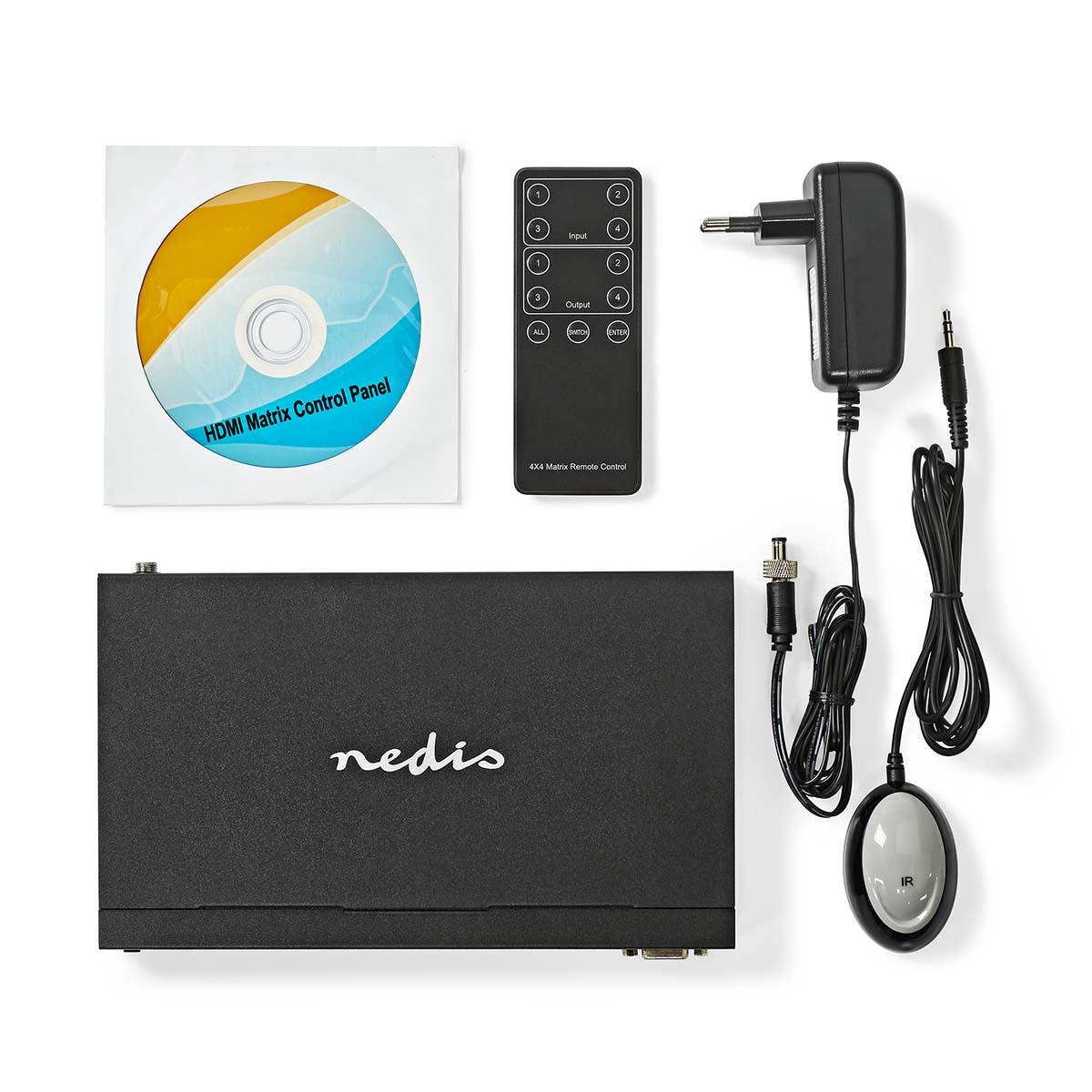

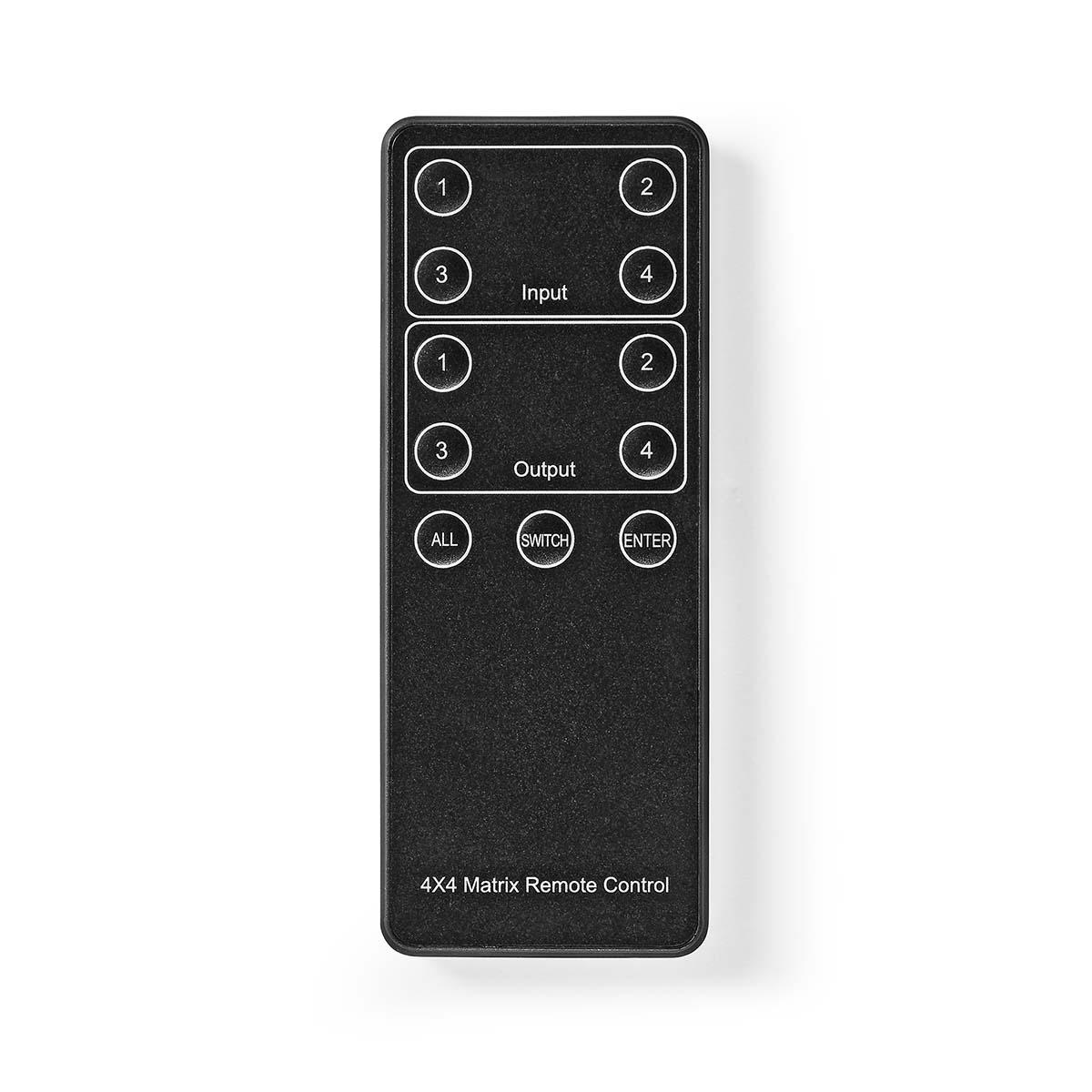

De HDMI™-matrix wordt bediend via afstandsbediening of via RS232-besturing. EDID-instellingen worden automatisch toegepast om resolutie en signaalcompatibiliteit tussen bron en display correct af te stemmen.

Signaalverdeling
Elke HDMI™-uitgang kan onafhankelijk een HDMI™-ingang weergeven. Gelijktijdige weergave van één bron op meerdere uitgangen is mogelijk.

Voeding
Het apparaat wordt gevoed via een externe netvoeding (DC 12 V). Externe voeding is vereist voor stabiele werking en signaalverwerking.

Uitvoering
De behuizing is uitgevoerd in metaal. Het apparaat is geschikt voor vaste plaatsing en ontworpen voor gebruik binnen een bedrijfstemperatuur van 0 °C tot 45 °C.

Specificaties
• Producttype: HDMI™-Matrix-Switch
• HDMI-versie: HDMI™ 2.0 – Premium High Speed
• Ingang: 4x HDMI-A female
• Uitgang: 4x HDMI-A female
• Max. resolutie: 3840 × 2160 @ 60 Hz (4K UHD)
• Max. bandbreedte: 18 Gbit/s
• Datasnelheid: 18 Gbit/s
• Kleurformaten: RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
• HDCP: HDCP 2.2 compatibel
• EDID: automatisch
• Besturing: afstandsbediening, RS232
• Voeding: externe netvoeding (DC 12 V)
• Stroomverbruik: 12 W
• Materiaal behuizing: metaal
• Bedrijfstemperatuur: 0 °C tot 45 °C

Uitleg gebruikte termen
• HDMI™-Matrix-Switch: Apparaat waarmee meerdere HDMI™-bronnen onafhankelijk kunnen worden toegewezen aan meerdere HDMI™-uitgangen.
• HDMI™ 2.0 – Premium High Speed: HDMI™-standaard met een maximale bandbreedte van 18 Gbit/s, geschikt voor 4K@60Hz video.
• 4K UHD: Videoresolutie van 3840 × 2160 pixels.
• 4K@60Hz: 4K-resolutie met 60 beelden per seconde.
• Bandbreedte: Maximale hoeveelheid data per seconde die via HDMI™ kan worden verzonden.
• RGB: Kleurformaat waarbij rood, groen en blauw afzonderlijk worden verzonden.
• YCbCr: Kleurcodering waarbij helderheid en kleurinformatie gescheiden worden verzonden.
• HDCP 2.2: Beveiligingsprotocol voor beschermde HDMI™-content bij 4K-video.
• EDID: Automatische communicatie van resolutie- en signaalmogelijkheden tussen bron en display.
• RS232: Seriële interface voor externe besturing en integratie in besturingssystemen.
• Externe voeding (DC 12 V): Netvoeding die nodig is voor actieve signaalverwerking in de matrix.
• Metaalbehuizing: Behuizing van metaal voor mechanische stevigheid en warmteafvoer.
