HDMI Switch 3 poorts

HDMI™-Switch 3x HDMI Input naar 1x HDMI Output – HDMI™ 2.1 – 8K@60Hz
Deze HDMI™-switch is bedoeld voor het aansluiten van meerdere HDMI™-bronapparaten op één HDMI™-beeldscherm. Het apparaat maakt het mogelijk om te schakelen tussen drie HDMI™-ingangen naar één HDMI™-uitgang. Er is steeds één HDMI™-bron tegelijk actief.

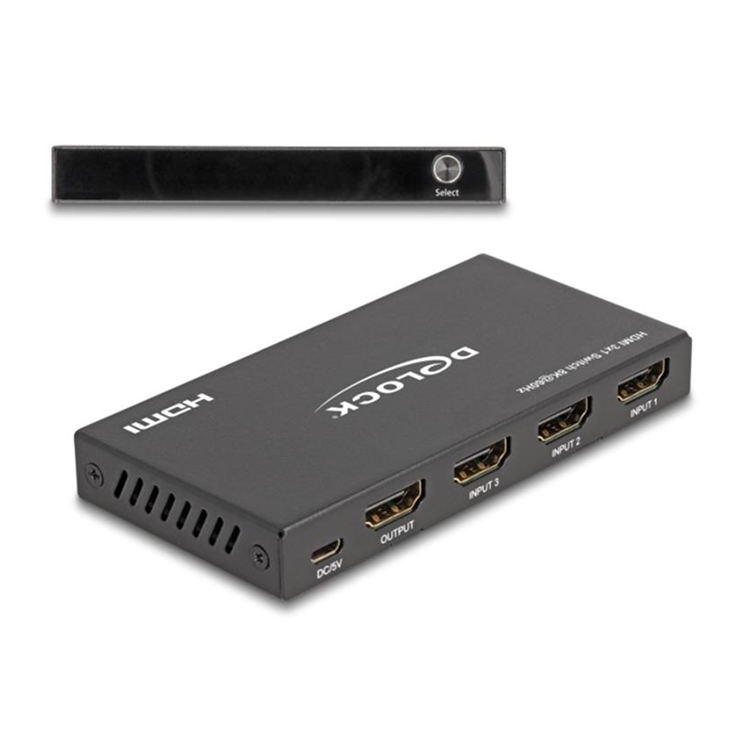

HDMI-ingangen
De HDMI™-switch beschikt over 3x HDMI-A female ingangen. Op deze ingangen kunnen HDMI™-bronapparaten worden aangesloten die een digitaal audio- en videosignaal leveren, zoals spelconsoles, mediaspelers of computers met HDMI™-uitgang.

HDMI-uitgang
De HDMI™-uitgang bestaat uit 1x HDMI-A female aansluiting. Deze uitgang stuurt het geselecteerde audio- en videosignaal door naar een televisie, monitor of projector met HDMI™-ingang.

Beeld- en video-ondersteuning
De HDMI™-switch ondersteunt beeldresoluties tot 7680 × 4320 @ 60 Hz (8K UHD). Daarnaast wordt 3840 × 2160 ondersteund met hogere verversingsfrequenties, afhankelijk van bronapparaat en beeldscherm. De maximale bandbreedte bedraagt 48 Gbit/s, passend bij het HDMI™ 2.1-niveau.

HDMI-niveau
HDMI™ 2.1 – Ultra High Speed met ondersteuning voor hoge resoluties, hoge verversingssnelheden en uitgebreide signaalcapaciteit.

Kleur- en beeldformaten
Ondersteunt kleurformaten RGB en YCbCr. Kleurcoderingen zoals YCbCr 4:4:4, YCbCr 4:2:2 en YCbCr 4:2:0 worden doorgelaten afhankelijk van resolutie, verversingssnelheid en beschikbare bandbreedte. Ondersteuning voor verhoogde kleurdiepte is mogelijk binnen de HDMI™ 2.1-specificatie.

HDR-ondersteuning
HDR-signalen worden ondersteund en via pass-through doorgelaten. Het HDR-signaal wordt ongewijzigd doorgegeven van bron naar display zonder bewerking door de switch.

Audio-ondersteuning
Ondersteunt digitale audio-overdracht via HDMI™, waaronder Dolby TrueHD en DTS-HD Master Audio. Audio en video worden gecombineerd via dezelfde HDMI™-verbinding doorgestuurd.

Game-gerelateerde functies
Ondersteunt Variable Refresh Rate (VRR) voor dynamische aanpassing van de verversingssnelheid bij compatibele bronapparaten en beeldschermen.

Signaalverwerking en compatibiliteit
De HDMI™-switch werkt met transparante signaaldoorgifte zonder beeldschaling of resolutieconversie. EDID-communicatie wordt automatisch toegepast voor correcte afstemming van resolutie en kleurinstellingen tussen bron en display. HDCP-beveiligde content wordt ondersteund indien bron en display dit toestaan. CEC-signalen worden als passthrough doorgelaten.

Besturing en signaalbeheer
De HDMI™-switch ondersteunt automatische bronherkenning en handmatige selectie via een drukknop op het apparaat of via een infrarood-afstandsbediening. LED-indicatoren geven aan welke HDMI™-ingang actief is.

Signaalrichting
Unidirectioneel. HDMI™-signalen worden geschakeld van bron naar display.

Voeding
Het apparaat wordt gevoed via USB (DC 5 V) met een Micro-USB aansluiting. Indien geen vrije USB-A-poort beschikbaar is, kan een externe USB-voeding worden gebruikt.

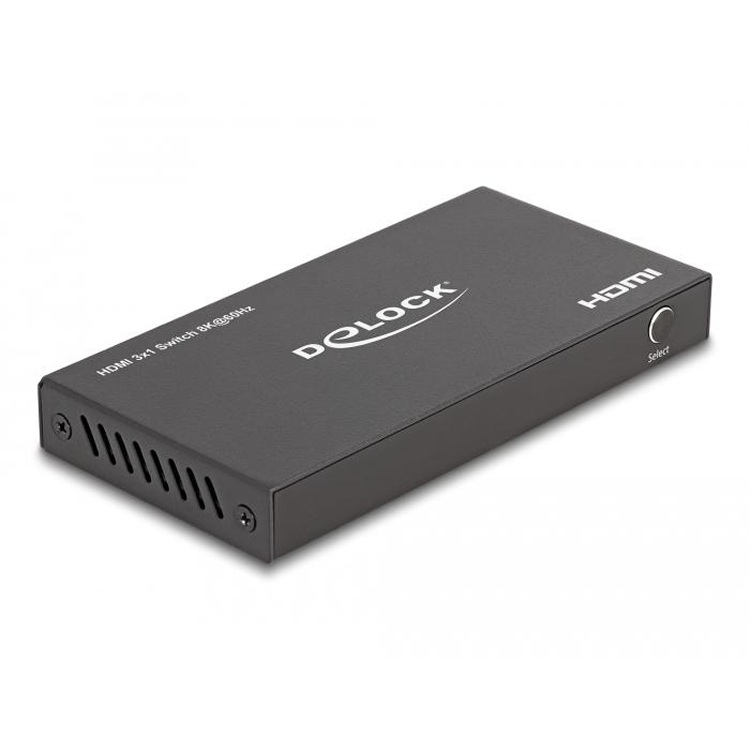

Uitvoering
De behuizing is uitgevoerd in metaal. Het compacte ontwerp is geschikt voor vaste plaatsing en voorzien van LED-statusindicatie.

Specificaties
• Producttype: HDMI™-Switch
• HDMI-versie: HDMI™ 2.1 – Ultra High Speed
• Ingang: 3x HDMI-A female
• Uitgang: 1x HDMI-A female
• Max. resolutie: 7680 × 4320 @ 60 Hz (8K UHD)
• Max. bandbreedte: 48 Gbit/s
• Kleurformaten: RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
• HDR: ondersteund (pass-through)
• VRR: ondersteund
• CEC: passthrough
• HDCP: 2.3 ondersteund
• Audioformaten: Dolby TrueHD, DTS-HD Master Audio
• Schakelmethode: automatisch, drukknop, IR-afstandsbediening
• Signaalrichting: unidirectioneel
• Voeding: USB (DC 5 V)
• Stroomverbruik: max. 5 W
• Materiaal behuizing: metaal
• Afmetingen: 112 × 56 × 14 mm

Uitleg gebruikte termen
• HDMI™-Switch: Apparaat waarmee meerdere HDMI™-bronapparaten handmatig of automatisch kunnen worden geschakeld naar één HDMI™-uitgang, waarbij één bron tegelijk actief is.
• HDMI™ 2.1 – Ultra High Speed: HDMI™-standaard met een maximale bandbreedte van 48 Gbit/s, noodzakelijk voor 8K@60Hz en hogere verversingssnelheden bij lagere resoluties.
• 8K UHD: Videoresolutie van 7680 × 4320 pixels.
• 4K: Videoresolutie van 3840 × 2160 pixels.
• Verversingssnelheid (Hz): Aantal beelden per seconde dat wordt weergegeven door het beeldscherm.
• Bandbreedte: Maximale hoeveelheid data per seconde die via de HDMI™-verbinding kan worden verzonden.
• RGB: Kleurformaat waarbij rood, groen en blauw afzonderlijk worden verzonden.
• YCbCr: Kleurcodering waarbij helderheidsinformatie en kleurinformatie gescheiden worden verzonden.
• YCbCr 4:4:4: Geen kleur-subsampling, volledige kleurinformatie per pixel.
• YCbCr 4:2:2: Gedeeltelijke kleur-subsampling om bandbreedte te besparen.
• YCbCr 4:2:0: Sterkere kleur-subsampling, gebruikelijk bij hoge resoluties.
• Kleurdiepte: Aantal bits per pixel voor kleurweergave; hogere waarden leveren meer kleurnuances.
• HDR (pass-through): Ongewijzigde doorgifte van High Dynamic Range videosignalen van bron naar display.
• VRR: Variabele verversingssnelheid die zich aanpast aan het bronapparaat om beeldscheuren te verminderen.
• CEC passthrough: Doorgifte van HDMI™-bedieningssignalen tussen aangesloten apparaten.
• EDID: Automatische communicatie van resolutie- en formaatmogelijkheden tussen bron en display.
• HDCP: Beveiligingsprotocol voor beschermde digitale HDMI™-content.
• Unidirectioneel: Signaaloverdracht in één richting, van bron naar display.
• USB-voeding: Voeding via een USB-aansluiting met 5 volt gelijkspanning.
