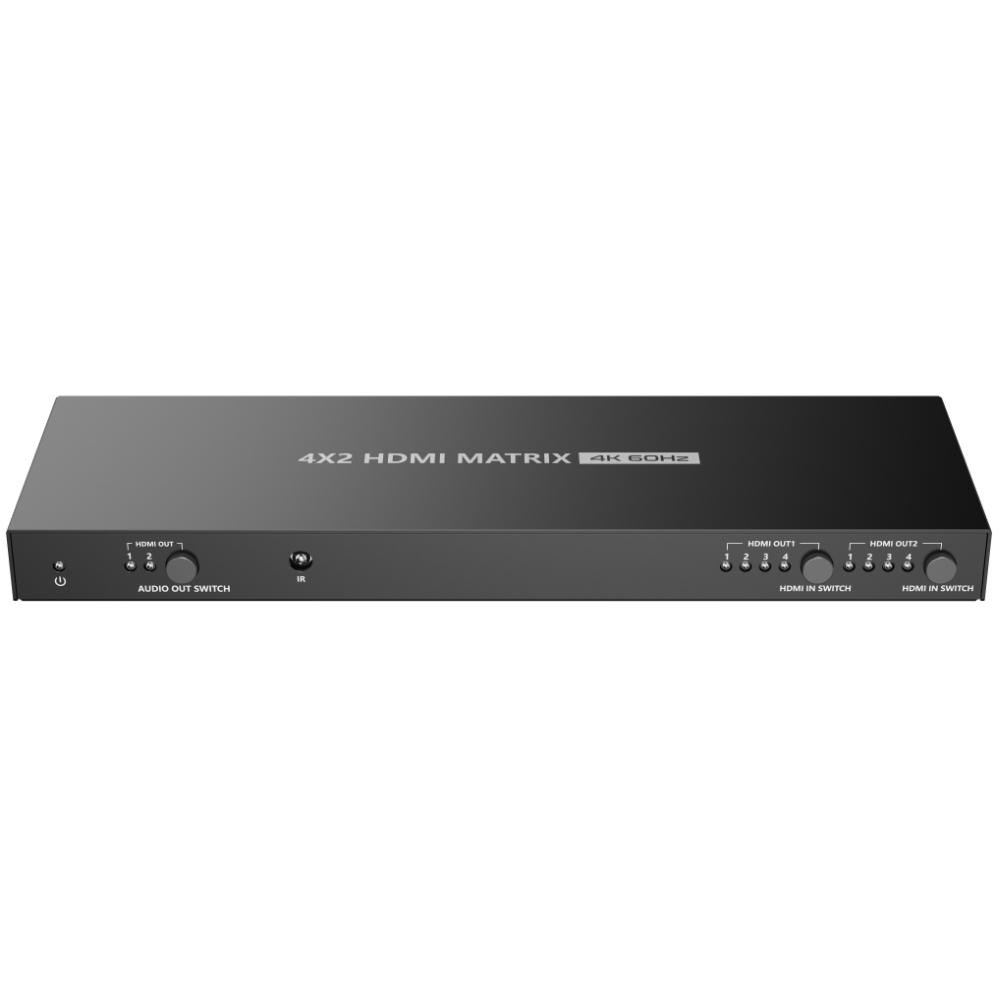

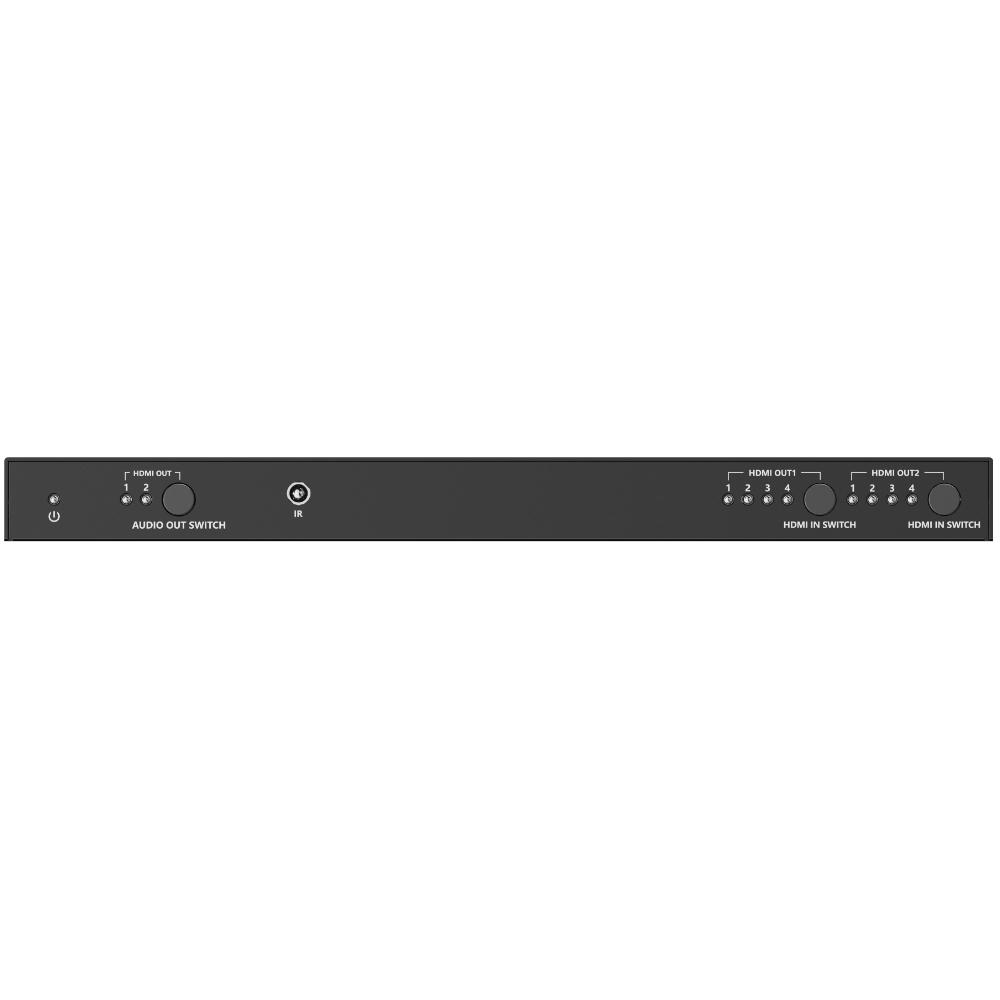

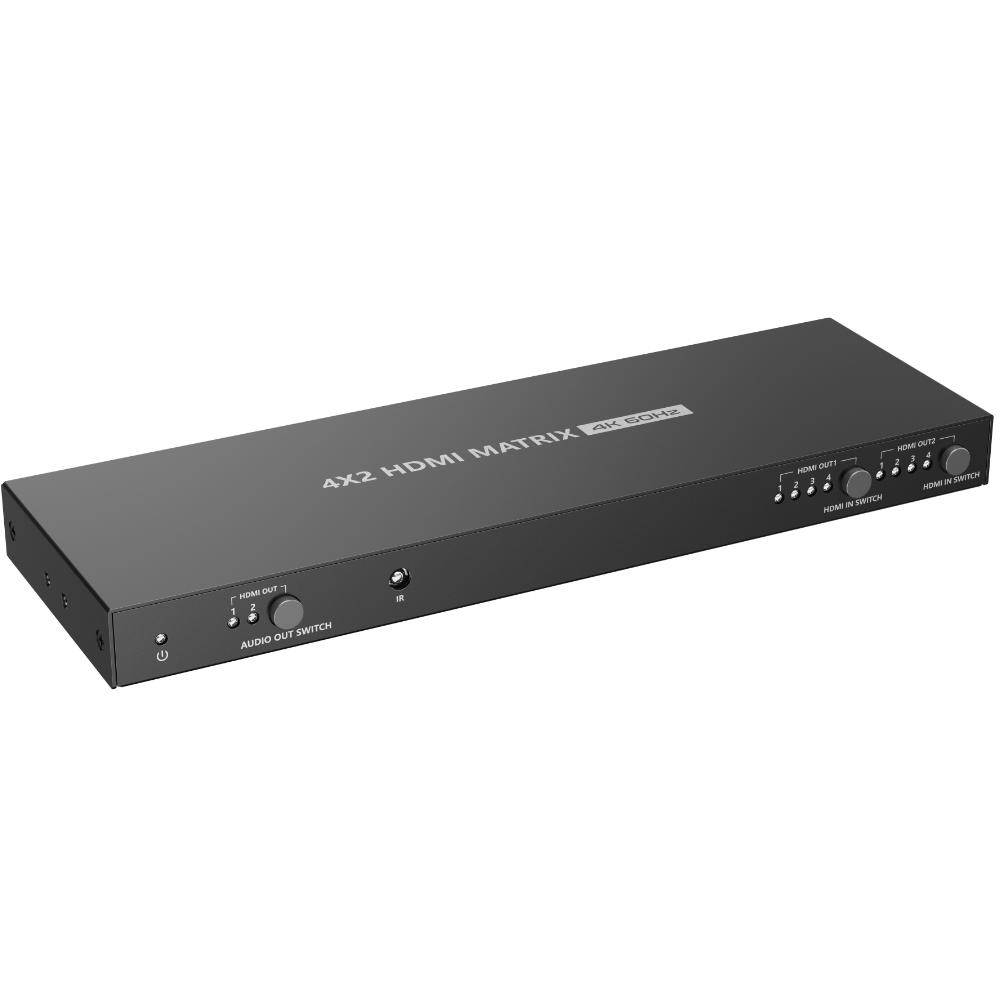

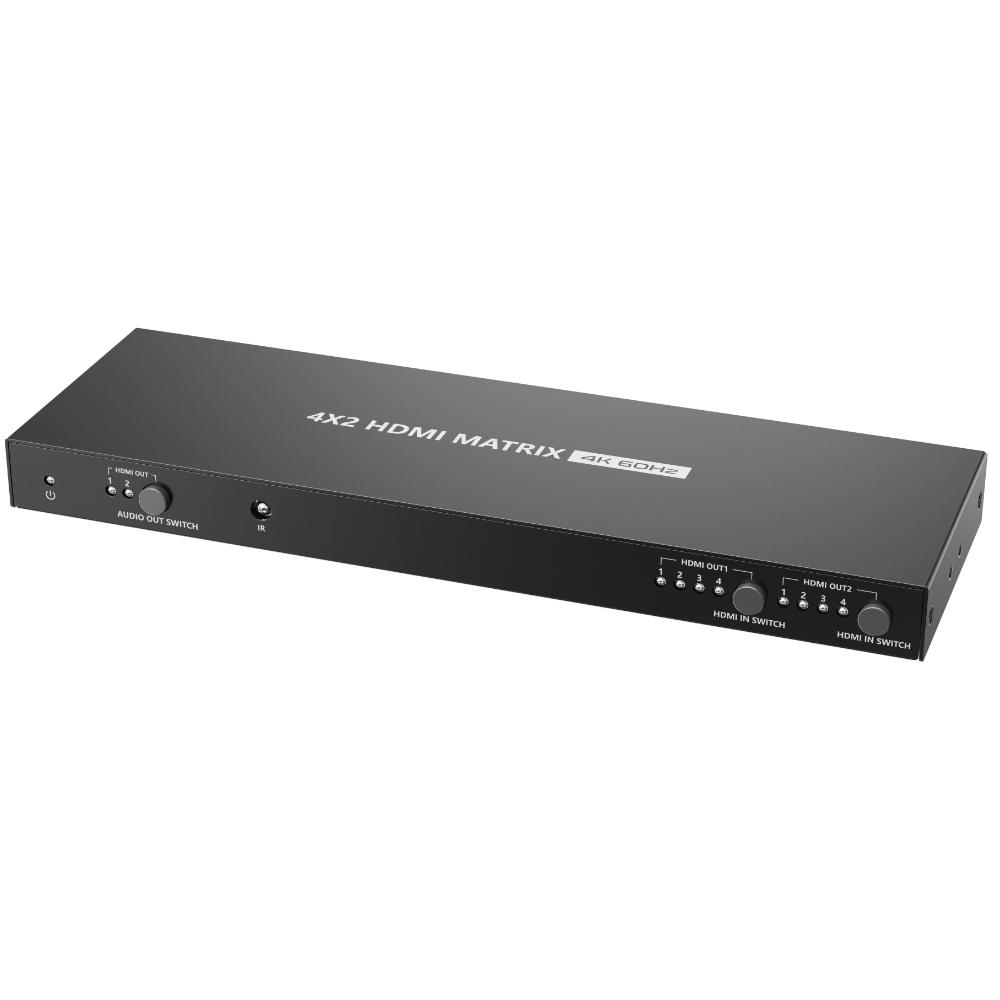

HDMI 4x2 matrix switch

HDMI™-Matrix-Switch 4x HDMI Input naar 2x HDMI Output – HDMI™ 2.0 – 4K@60Hz
Deze HDMI™-matrix is bedoeld voor het onafhankelijk schakelen van meerdere HDMI™-bronapparaten naar twee HDMI™-beeldschermen. Het apparaat maakt het mogelijk om vier HDMI™-bronnen afzonderlijk toe te wijzen aan twee HDMI™-uitgangen, waarbij elke uitgang onafhankelijk kan worden ingesteld. Beide uitgangen kunnen gelijktijdig actief zijn.

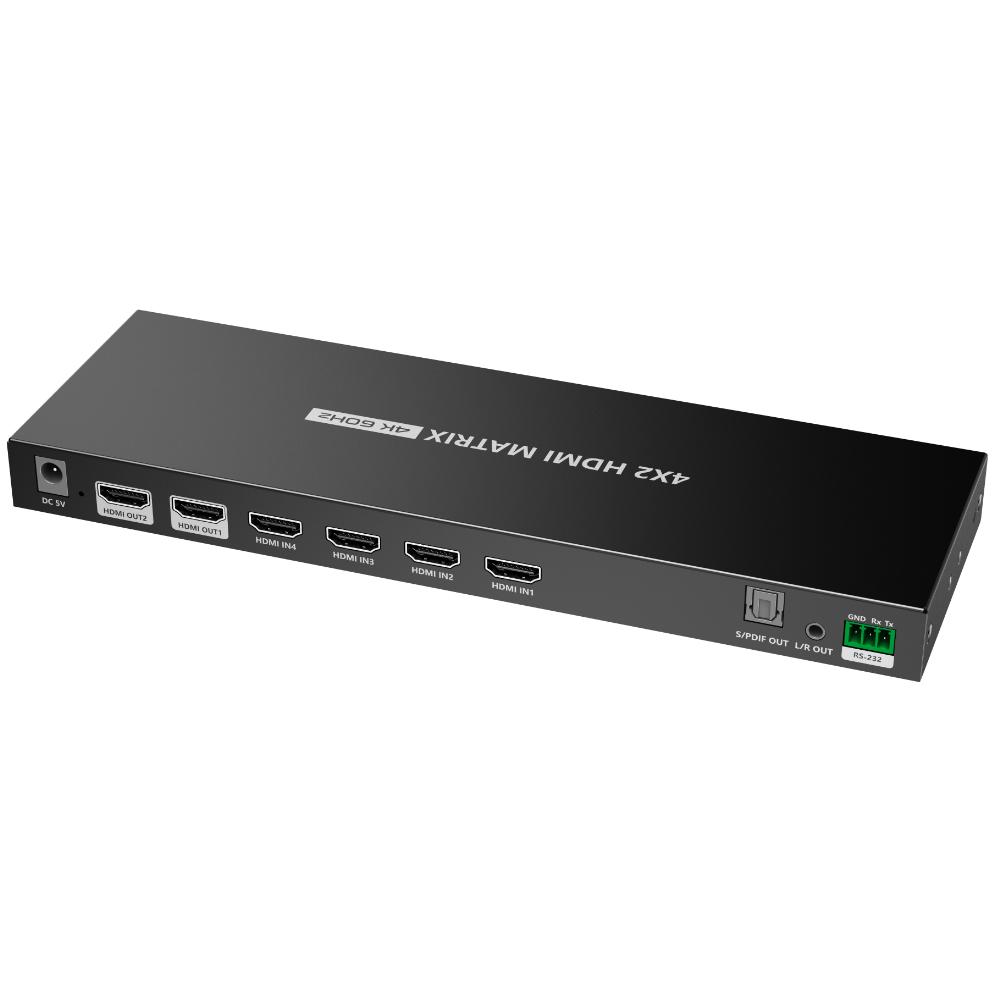

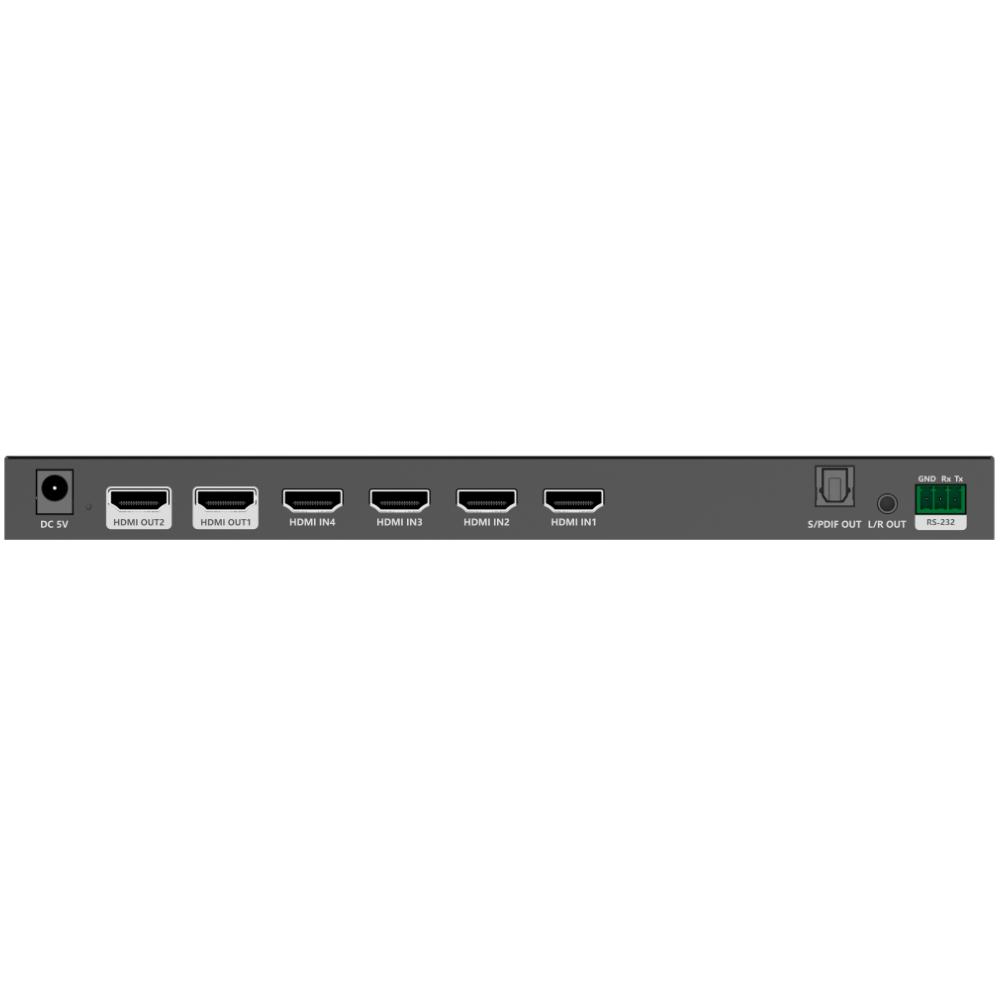

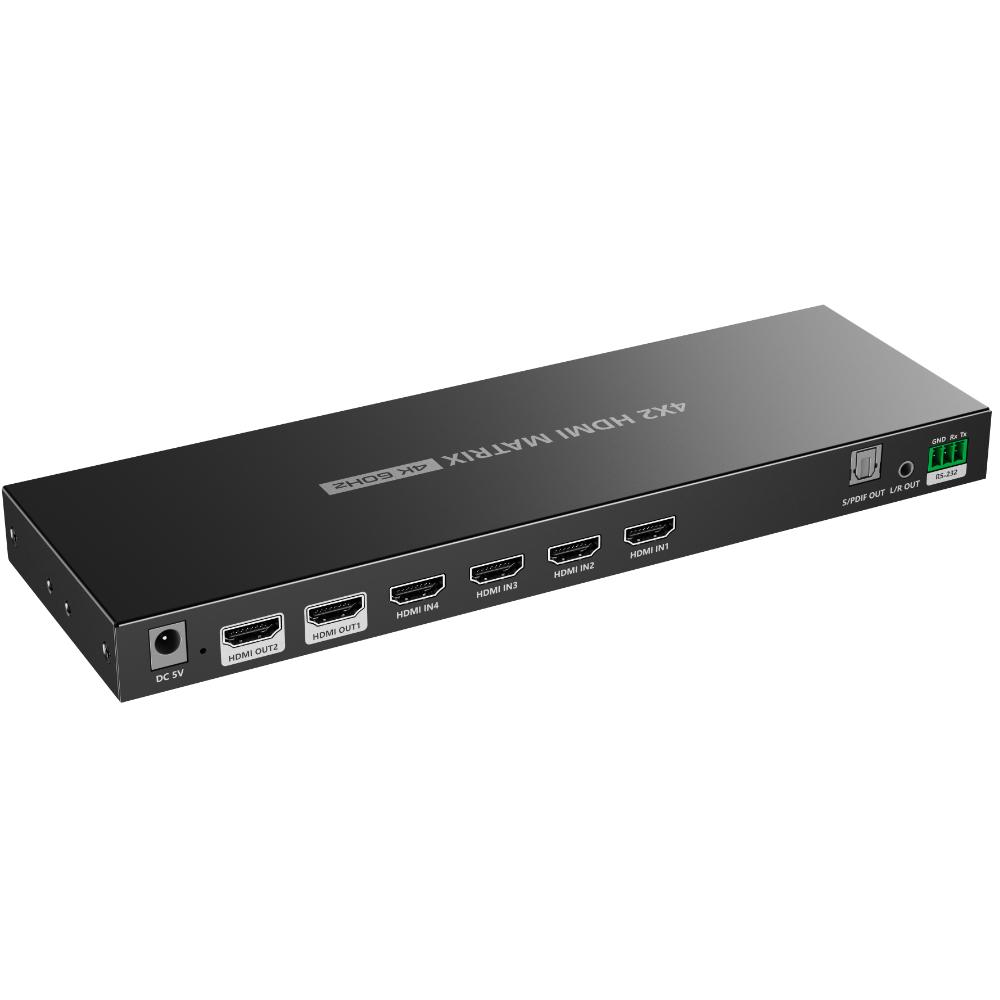

HDMI-ingangen
De HDMI™-matrix beschikt over 4x HDMI female ingangen. Op deze ingangen kunnen HDMI™-bronapparaten worden aangesloten die een digitaal audio- en videosignaal leveren, zoals mediaspelers, spelconsoles of computers met HDMI™-uitgang.

HDMI-uitgangen
De HDMI™-matrix beschikt over 2x HDMI female uitgangen. Elke uitgang kan onafhankelijk worden gekoppeld aan één van de HDMI™-ingangen en stuurt het geselecteerde audio- en videosignaal door naar een televisie, monitor of projector.

Beeld- en video-ondersteuning
De HDMI™-matrix ondersteunt beeldresoluties tot 3840 × 2160 @ 60 Hz (4K UHD). Dit komt overeen met het HDMI™ 2.0-niveau met een maximale bandbreedte van 18 Gbit/s. Lagere resoluties worden automatisch doorgelaten indien aangeboden door de bron.

HDMI-niveau
HDMI™ 2.0 – Premium High Speed, geschikt voor 4K@60Hz videosignalen.

Kleur- en beeldformaten
Ondersteunt kleurformaten RGB en YCbCr. Kleurcoderingen zoals YCbCr 4:4:4, YCbCr 4:2:2 en YCbCr 4:2:0 worden doorgelaten binnen de HDMI™ 2.0-specificatie.

HDR-ondersteuning
HDR-signalen worden via pass-through doorgelaten. Het videosignaal wordt ongewijzigd doorgegeven van bron naar display zonder verwerking door de matrix.

Audio-ondersteuning
Ondersteunt digitale audio-overdracht via HDMI™. Audio en video worden gecombineerd via dezelfde HDMI™-verbinding doorgestuurd naar de geselecteerde uitgangen.

Signaalverwerking en compatibiliteit
De HDMI™-matrix werkt met transparante signaaldoorgifte zonder beeldschaling of resolutieconversie. EDID-communicatie wordt automatisch toegepast voor correcte afstemming van resolutie en signaalmogelijkheden tussen bron en aangesloten beeldschermen. HDCP-beveiligde content wordt ondersteund indien bron en display dit toestaan.

Signaalrichting
Unidirectioneel per signaalroute. HDMI™-signalen worden van bron naar display geleid.

Voeding
Het apparaat vereist externe voeding voor stabiele werking en gelijktijdige signaalverwerking van alle poorten.

Uitvoering
De behuizing is uitgevoerd in metaal. Het apparaat is geschikt voor vaste plaatsing en ontworpen voor gebruik binnen een bedrijfstemperatuur van -20 °C tot 60 °C.

Specificaties
• Merk: Allteq
• Producttype: HDMI™-Matrix-Switch
• Model: LK422-AK
• HDMI-versie: HDMI™ 2.0 – Premium High Speed
• Ingang: 4x HDMI female
• Uitgang: 2x HDMI female
• Max. resolutie: 3840 × 2160 @ 60 Hz (4K UHD)
• Max. bandbreedte: 18 Gbit/s
• Kleurformaten: RGB, YCbCr
• HDR: ondersteund (pass-through)
• HDCP: ondersteund
• EDID: automatisch
• Materiaal behuizing: metaal
• Bedrijfstemperatuur: -20 °C tot 60 °C
• Afmetingen: 250 × 80 × 21 mm

Uitleg gebruikte termen
• HDMI™-Matrix-Switch: Apparaat waarmee meerdere HDMI™-bronnen onafhankelijk kunnen worden toegewezen aan meerdere HDMI™-uitgangen.
• HDMI™ 2.0 – Premium High Speed: HDMI™-standaard met een maximale bandbreedte van 18 Gbit/s, geschikt voor 4K@60Hz video.
• 4K UHD: Videoresolutie van 3840 × 2160 pixels.
• Bandbreedte: Maximale hoeveelheid data per seconde die via HDMI™ wordt verzonden.
• EDID: Automatische communicatie van resolutie- en signaalmogelijkheden tussen bron en display.
• HDCP: Beveiligingsprotocol voor beschermde digitale HDMI™-content.
• Pass-through: Doorgifte van audio- en videosignalen zonder wijziging of verwerking.
• Unidirectioneel: Signaaloverdracht in één richting, van bron naar display.
