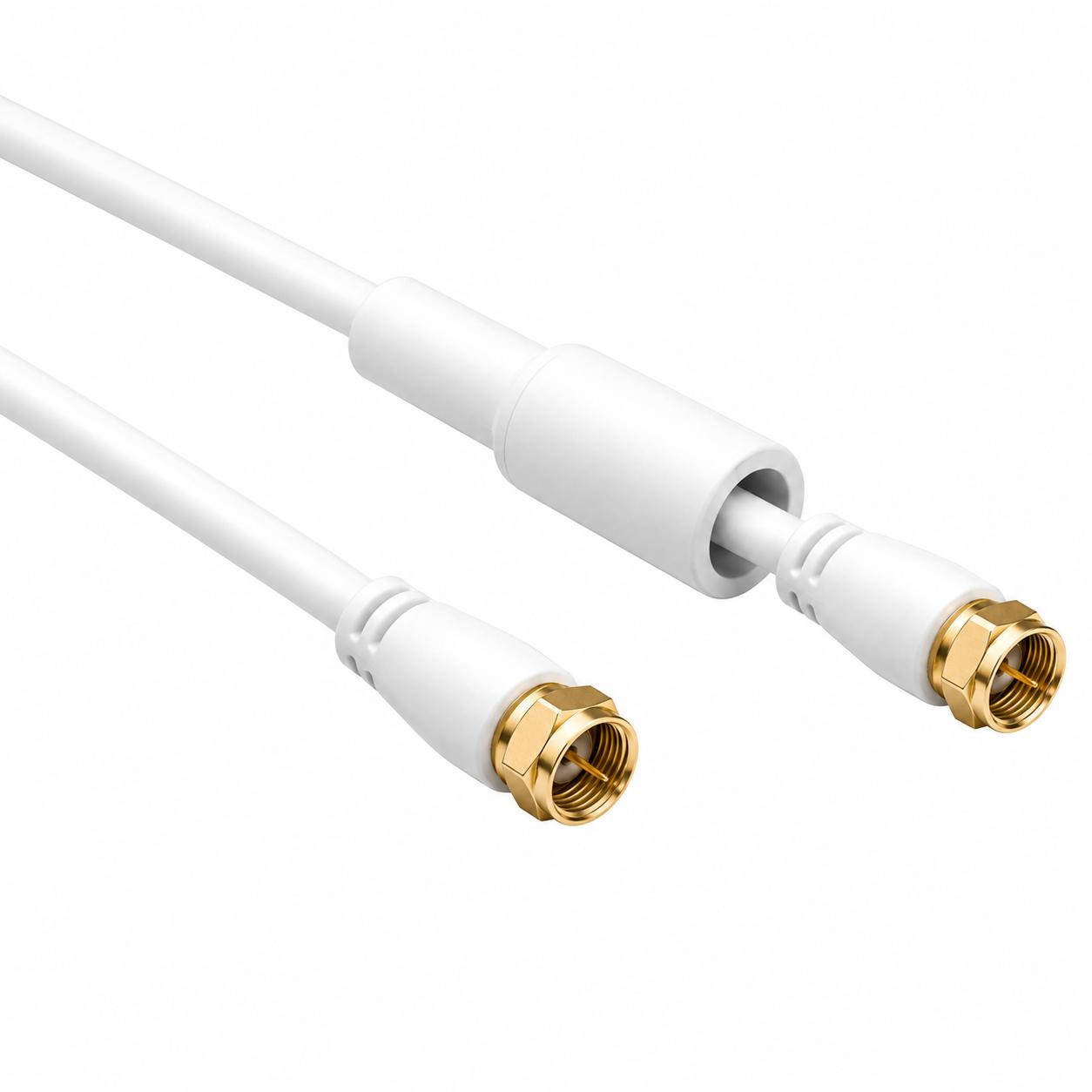

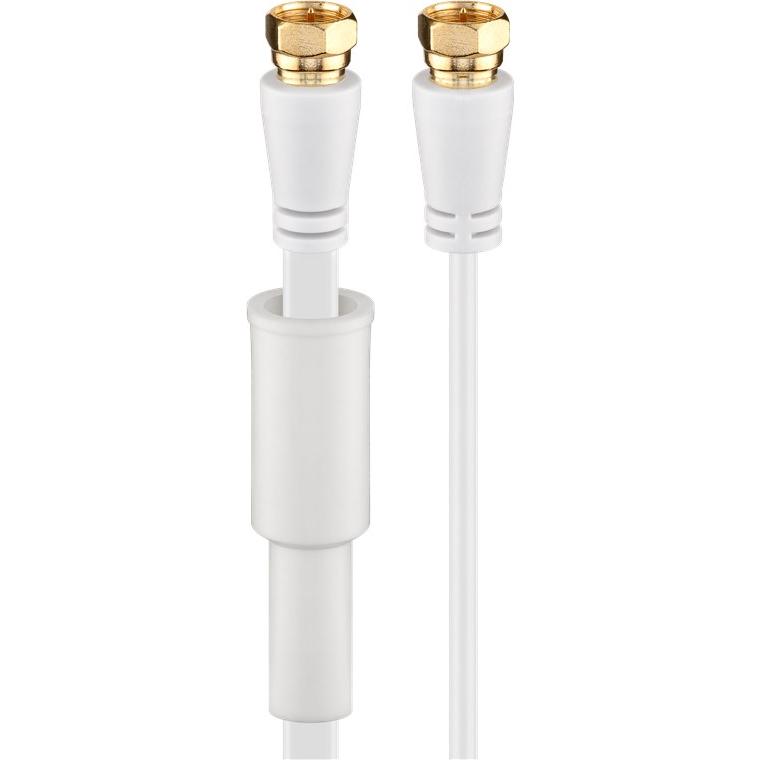

F-connector kabel

Deze platte coaxkabel met F-connector naar F-connector is bedoeld voor de overdracht van digitale SD- en HDTV-signalen binnen satelliet- en kabelinstallaties met een karakteristieke impedantie van 75 Ω.
De kabel is uitgevoerd als dubbel afgeschermde coaxkabel met een afschermingsmaat van 80 dB ter beperking van elektromagnetische storingen.
Dankzij de platte kabelconstructie en geringe buitenmaat is deze kabel geschikt voor installatie onder laminaat, achter plinten of in situaties waar beperkte inbouwruimte beschikbaar is.
De connectoren zijn voorzien van vergulde contacten ter bescherming tegen corrosie en langdurig stabiele signaaloverdracht.
De extra beschermhuls biedt aanvullende bescherming tegen stof, vuil en mechanische belasting.

Specificaties & kenmerken
• Aansluiting 1 F-connector male
• Aansluiting 2 F-connector male
• Contactmateriaal verguld
• Kabeltype coaxkabel, plat
• Karakteristieke impedantie 75 Ω
• Afscherming 2-voudig
• Afscherming type 1 aluminium folie
• Afscherming type 2 aluminium vlechtwerk (112x)
• Afschermingsmaat 80 dB
• Binnengeleider koper (CU)
• Binnengeleider diameter Ø 0,4 mm
• Buitendiameter ca. 3,8 mm
• Mantel PVC
• Kleur wit
• Keurmerken CE, WEEE

Uitleg van gebruikte termen
F-connector schroefbare coaxconnector die wordt toegepast bij satelliet- en kabeltelevisie-installaties.
Dubbel afgeschermd kabelconstructie met twee lagen afscherming ter vermindering van storingsinvloeden (EMI/RFI).
Aluminium folie eerste afschermlaag rondom de binnengeleider die vrijwel volledige dekking biedt tegen hoogfrequente storingen.
Aluminium vlechtwerk (112x) gevlochten metalen afschermlaag rondom de folie. Het getal 112x geeft het aantal gevlochten draden aan en zorgt voor verhoogde mechanische sterkte en verbeterde afscherming.
80 dB afschermingsmaat geeft aan in welke mate de kabel beschermd is tegen externe storingen; een hogere dB-waarde betekent betere afscherming.
Koper (CU) volledig koperen binnengeleider voor optimale signaalgeleiding.
