F-connector

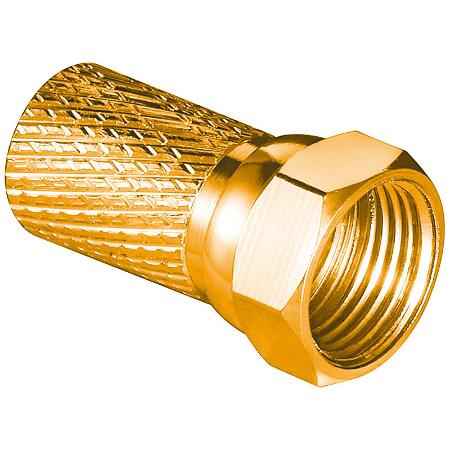

Deze F-connector male (twist-on) is bedoeld voor montage op een coaxkabel binnen een 75 Ω coaxnetwerk.
De connector wordt toegepast bij satellietinstallaties, kabeltelevisie en kabelmodems.
De uitvoering met brede moer zorgt voor verbeterde grip bij montage.
De connector is vervaardigd uit koper-zink en voorzien van vergulde contacten voor optimale geleiding en corrosiebestendigheid.

Specificaties & kenmerken
• Aansluiting F-connector (male)
• Type schroef / twist-on
• Behuizing koper-zink
• Contactmateriaal verguld
• Kabelmantel diameter Ø 7,0 mm
• Dielektricum diameter Ø 4,8 mm
• Markering 0 ringen
• Uitvoering brede moer

Montage
De coaxkabel wordt gestript waarbij de buitenmantel en afscherming zorgvuldig worden teruggeslagen.
De F-connector wordt vervolgens zonder speciaal gereedschap met een draaiende beweging op de kabel geschroefd totdat deze stevig vastzit.
De centrale ader van de coaxkabel fungeert als signaalpin.

Technische toelichting
F-type connector is ontworpen voor hoogfrequente signalen en behoudt een constante impedantie van 75 Ω.
Vergulde contacten verbeteren de overgangsweerstand en verminderen corrosie.
