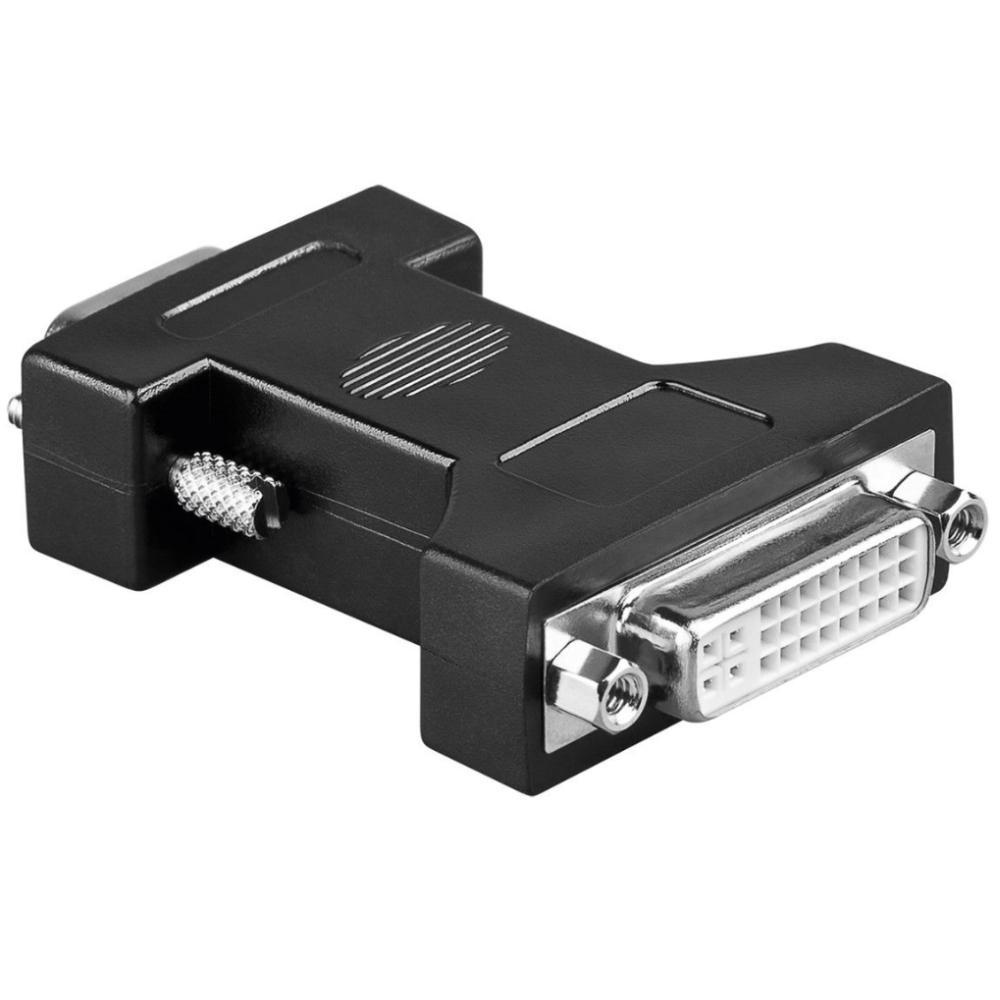

DVI-I naar VGA verloopstekker

Deze DVI-I naar VGA adapter van Goobay wordt gebruikt voor het verbinden van een apparaat met een DVI-I uitgang met een VGA beeldscherm, zoals een monitor.
De adapter beschikt over een DVI-I female aansluiting (24+5) en een VGA male aansluiting (15-polig) en transporteert analoge videosignalen.
De adapter maakt gebruik van het analoge signaalgedeelte van DVI-I en zet dit door naar VGA.
Digitale signalen (DVI-D) worden niet ondersteund.
De signaalrichting is DVI-I (bron) naar VGA (scherm).

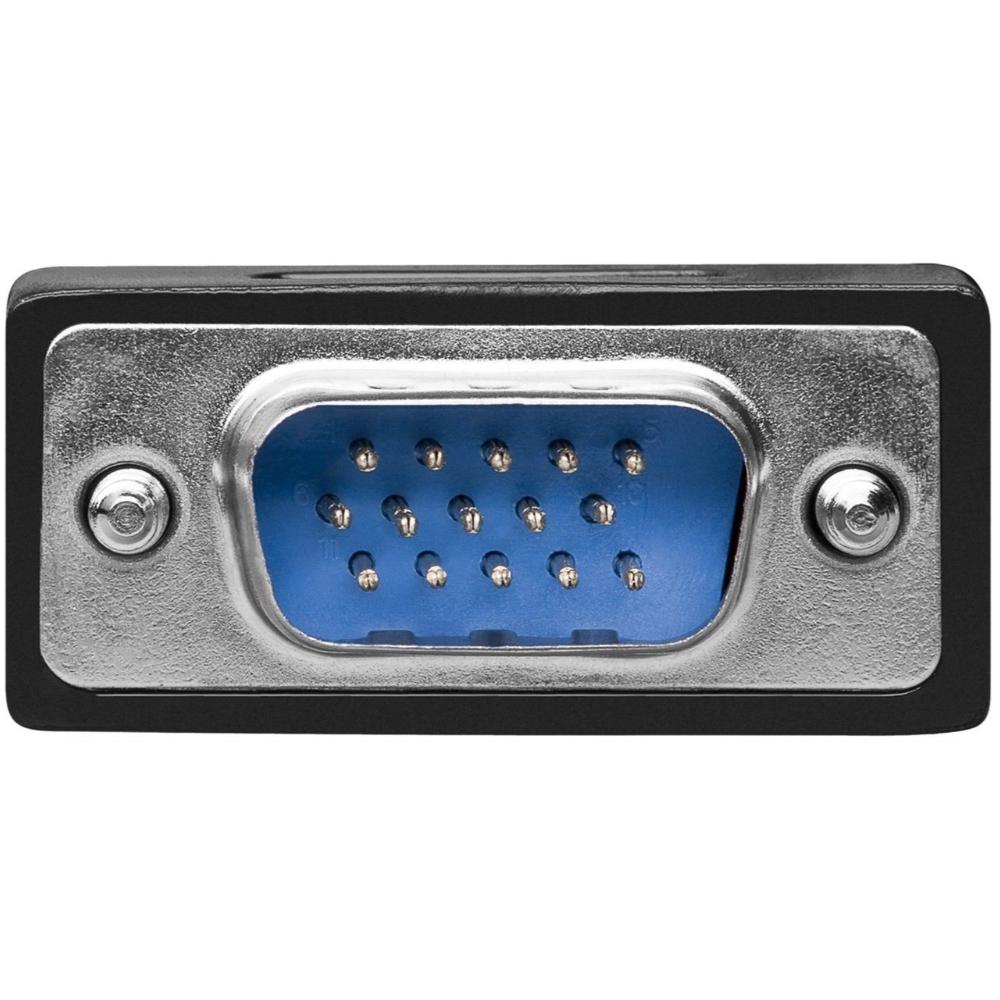

De VGA-connector is voorzien van schroefbevestiging voor een stabiele aansluiting.
De adapter is een passieve adapter en bevat geen actieve signaalomzetting.

Specificaties
Type product: DVI-I naar VGA adapter
Merk: Goobay
Connector 1: DVI-I female (24+5)
Connector 2: VGA male (15-polig)
Signaaltype: analoog video
Ondersteunt digitaal: nee
Signaalrichting: DVI-I naar VGA
Contactmateriaal: vernikkeld
Kleur: zwart
Behuizing: kunststof
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
DVI-I: aansluiting die zowel digitale als analoge signalen kan bevatten.
VGA: analoge video-aansluiting voor monitoren en projectoren.
Analoog signaal: continu elektrisch signaal voor beeldweergave.
Passieve adapter: adapter zonder actieve elektronica of signaalomzetting.
Dual Link: extra pinnen in de connector, niet relevant voor analoog VGA-gebruik.
Resolutie: afhankelijk van bron en scherm bij analoge signalen.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200 (digitaal).
Dual Link: hogere bandbreedte (digitaal).

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A

Toepassingen
Monitor aansluiting: verbinden van DVI-I systemen met VGA monitoren.
Legacy apparatuur: gebruik met oudere schermen en projectoren.
Werkplekken: integratie van oudere VGA-apparatuur in bestaande systemen.
Presentaties: aansluiten van VGA projectoren op DVI-I systemen.

Belangrijke aandachtspunten
Alleen analoog: werkt alleen met DVI-I of DVI-A bronnen.
Geen DVI-D: digitale DVI-uitgangen werken niet met deze adapter.
Passief: geen signaalomzetting, alleen doorverbinding.
Compatibiliteit: bron moet analoog signaal leveren.
Schroefbevestiging: VGA-connector kan vastgezet worden voor stabiele verbinding.
