DVI-I naar DVI-I + VGA splitter

Deze DVI-I naar DVI-I en VGA splitter adapter van Delock wordt gebruikt voor het aansluiten van een DVI-I bron op zowel een DVI beeldscherm als een VGA beeldscherm.

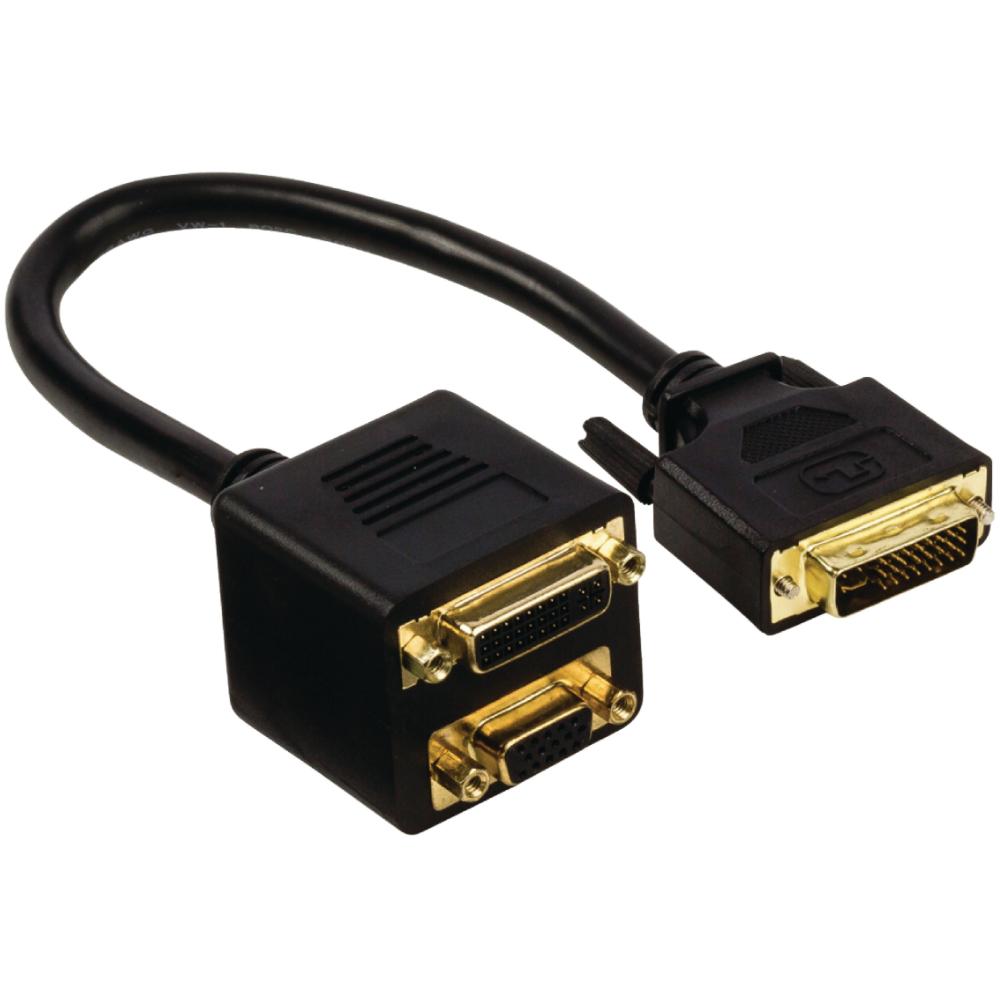

De adapter beschikt over een DVI-I male aansluiting (24+5) en twee uitgangen: een DVI-I female aansluiting en een VGA female aansluiting (15-polig).
De adapter transporteert zowel digitale (DVI-D) als analoge videosignalen (VGA), afhankelijk van de aangesloten uitgang.
De signaalrichting is DVI-I (bron) naar DVI en VGA (schermen).
De adapter is een passieve splitter en bevat geen actieve signaalverdeling of versterking.
Dit betekent dat het signaal wordt gedeeld en de kwaliteit afhankelijk is van de bron en aangesloten apparatuur.
De adapter heeft een korte kabellengte van circa 0.1 meter voor flexibele aansluiting.

Specificaties
Type product: DVI-I naar DVI-I en VGA splitter adapter
Merk: Delock

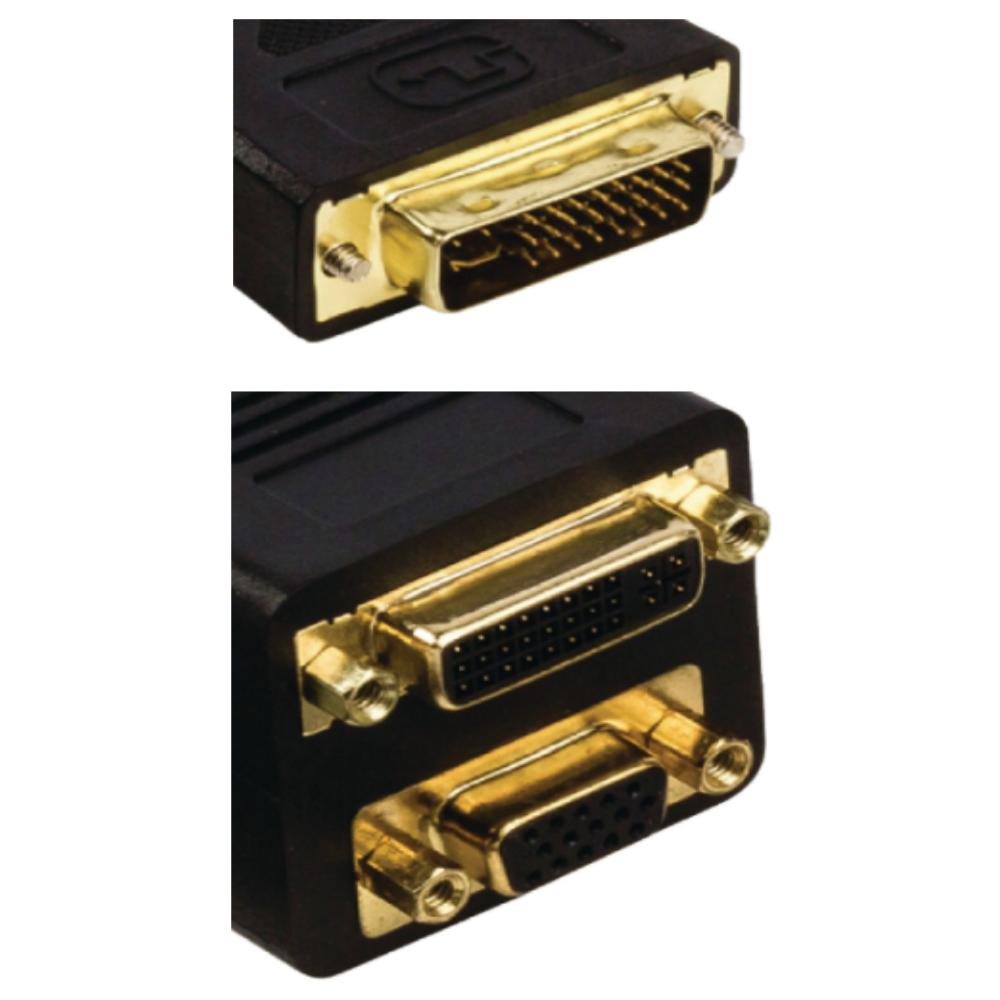

Connector 1: DVI-I male (24+5)
Connector 2: DVI-I female (24+5)
Connector 3: VGA female (15-polig)
DVI-type: DVI-I Single Link
Signaaltype: digitaal en analoog video
Signaalrichting: DVI-I naar DVI en VGA
Configuratie: Single Link
Verguld: ja
Lengte: 0.1 meter
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
DVI-I: aansluiting die zowel digitale als analoge signalen kan transporteren.
DVI-D: digitale video-interface binnen DVI.
VGA: analoge video-aansluiting voor monitoren en projectoren.
Single Link: DVI-configuratie voor standaard resoluties.
Passieve splitter: adapter die signalen verdeelt zonder actieve versterking.
Resolutie: afhankelijk van bron en aangesloten schermen.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: hogere bandbreedte met extra datakanalen.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A

Toepassingen
Dubbele aansluiting: verbinden van één DVI-I bron met DVI en VGA schermen.
Werkplekken: combineren van digitale en analoge monitoren.
Legacy systemen: gebruik met oudere VGA schermen en moderne DVI monitoren.
Presentaties: gelijktijdige aansluiting van meerdere weergaveapparaten.

Belangrijke aandachtspunten
Passieve splitter: geen actieve signaalversterking of signaalsplitsing.
Beperkte gelijktijdige werking: gelijktijdig gebruik van beide uitgangen kan beperkt zijn afhankelijk van de bron.
Compatibiliteit: bron moet zowel digitaal als analoog signaal kunnen leveren.
Geen conversie: geen omzetting tussen digitaal en analoog.
Kwaliteit afhankelijk: signaalsterkte kan afnemen bij gebruik van meerdere schermen.
