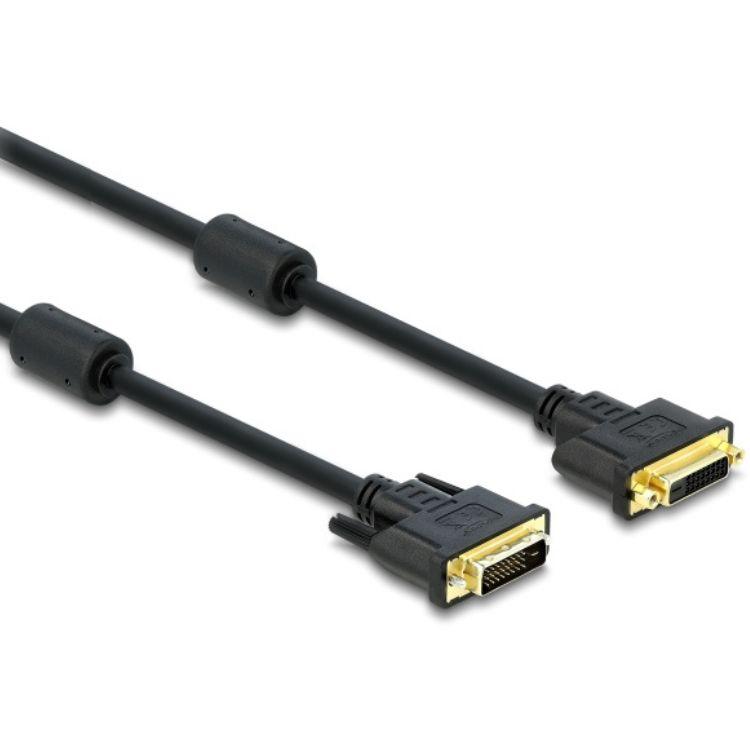

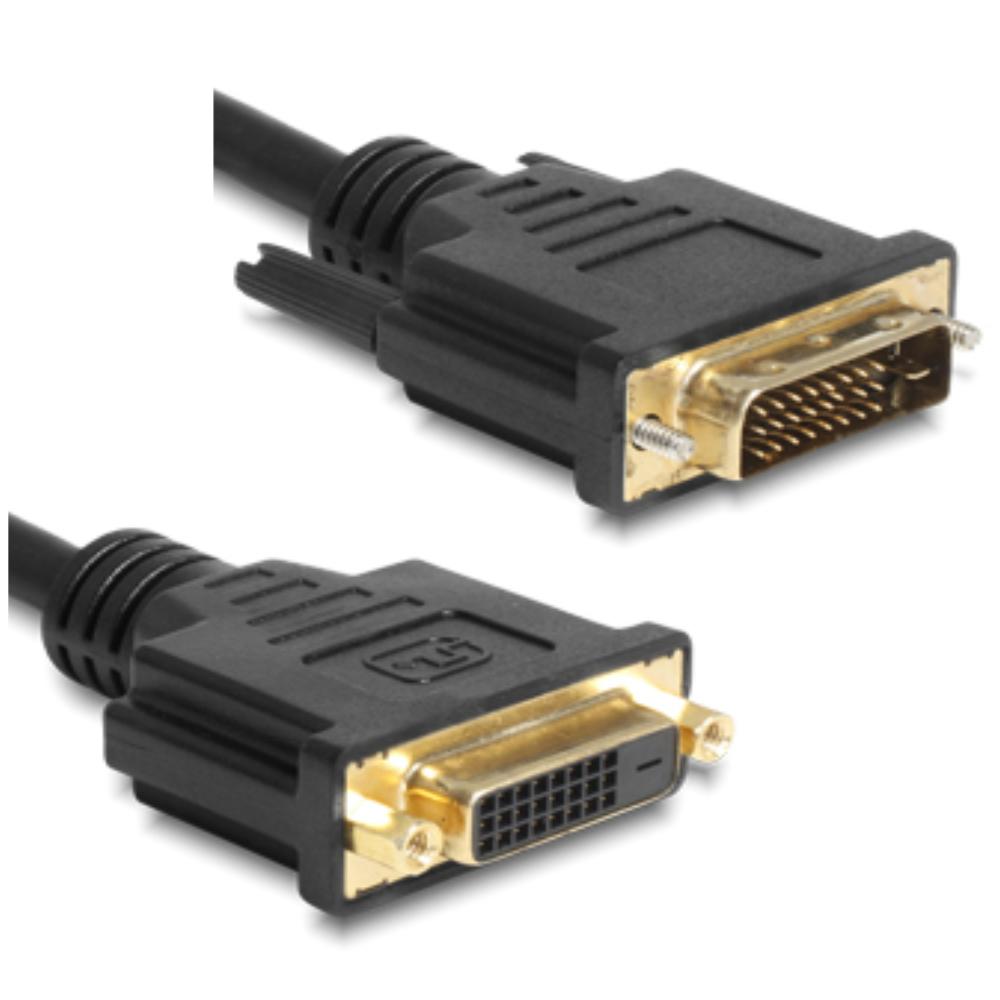

Deze DVI verlengkabel wordt gebruikt voor het verlengen van een
bestaande DVI verbinding tussen bijvoorbeeld een computer en een
monitor of projector.

De kabel beschikt over een DVI-D male aansluiting (24+1) en een
DVI-D female aansluiting (24+1) en transporteert
digitale videosignalen.

Ondanks de 24+1 behuizing is de kabel intern uitgevoerd als
Single Link (18+1).

De maximale resolutie bedraagt 1920 x 1200 @ 60 Hz.

De kabel is geschikt voor het verlengen van bestaande DVI-D
beeldverbindingen zonder signaalomzetting.

De connectoren zijn voorzien van schroefbevestiging voor een
stabiele aansluiting.

De kabel is uitgevoerd met koperen geleiders en een
dubbele afscherming voor een stabiele signaaloverdracht.

De connectoren zijn voorzien van vergulde contacten.



Specificaties

Merk: Delock

Type product: DVI verlengkabel

Connector 1: DVI-D male (24+1)

Connector 2: DVI-D female (24+1)

Werkelijke configuratie: Single Link (18+1 intern aangesloten)

Signaaltype: digitaal video

Maximale resolutie: 1920 x 1200 @ 60 Hz

Overdrachtssnelheid: 3.96 Gbit/s

AWG: 30

Geleider: koper

Afscherming: dubbel

Contacten: verguld

Keurmerken: CE, WEEE



Gebruikte termen

DVI-D: een digitale video-interface voor uitsluitend digitale
signalen.

Single Link: een configuratie geschikt voor resoluties tot
1920 x 1200.

Dual Link: een configuratie met extra pinnen voor hogere bandbreedte.

Resolutie: het aantal pixels dat wordt weergegeven op een scherm.

AWG: een maat voor de dikte van de geleiders.

CE: Europese conformiteitsmarkering.

WEEE: richtlijn voor recycling van elektronische apparatuur.



Uitleg DVI versies

DVI-D: alleen digitaal.

DVI-I: digitaal + analoog.

DVI-A: alleen analoog.

Single Link: tot 1920 x 1200.

Dual Link: tot 2560 x 1600.



Pin bezetting

18+1: DVI-D Single Link

24+1: DVI-D Dual Link

24+5: DVI-I

12+5: DVI-A
