USB 2.0 Mini Camera - 3.14 Megapixel - 120°

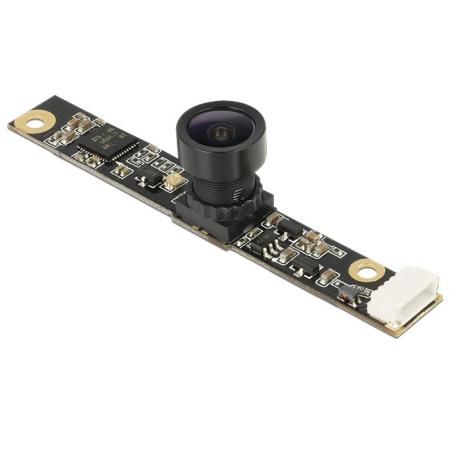

Deze USB 2.0 IR camera module met 3.14 megapixel en 80° kijkhoek van DELOCK wordt gebruikt voor het integreren van beeldregistratie in industriële systemen, inclusief toepassingen met infraroodverlichting voor gebruik in donkere omgevingen. Hierdoor kunnen beelden worden vastgelegd bij weinig of geen zichtbaar licht.

De camera module is uitgerust met een USB 2.0 5-pins SMT aansluiting (1 millimeter pitch) en levert een maximale resolutie van 2048 x 1536 (QXGA). Deze variant is uitgevoerd zonder optisch IR-filter, waardoor de sensor gevoelig is voor infraroodlicht. In combinatie met externe IR-verlichting kunnen beelden ook in volledige duisternis worden vastgelegd. De module beschikt over een back side illumination (BSI) sensor voor verbeterde lichtgevoeligheid en ondersteunt meerdere outputformaten zoals RAW RGB, YUV en CCIR656. De vaste focus lens (0.3 meter tot oneindig) en een diafragma van F/2.5 maken de module geschikt voor vaste opstellingen.

Specificaties
Type product: USB IR camera module
Merk: DELOCK
Aansluiting: 5-pins USB 2.0 SMT connector (1 millimeter pitch)
Resolutie: 3.14 megapixel
Maximale resolutie: 2048 x 1536 (QXGA)
Frame rates: 30 fps (HVGA, VGA, XGA, 720p), 15 fps (UXGA, 1080p, QXGA)
Kijkhoek: 80°
Sensor type: BSI (back side illumination)
Sensor formaat: 1/4 inch
Lens: F/2.5, vaste focus (0.3 meter tot oneindig)
IR filter: geen (geschikt voor infraroodgebruik)
Voeding: 5 volt DC via USB
Stroomverbruik: 90 mA (standby), 430 mA actief
Signaal-ruisverhouding: 36 dB
Dynamisch bereik: 68 dB
Gevoeligheid: 0.6 V (lx s)
Beeldformaten: RAW RGB, RGB565/555/444, YUV422/420, YCbCr422, CCIR656
Extra functies: AEC, AWB, ABF, ABLC, ruisonderdrukking, lenscorrectie, automatische 50 / 60 Hz detectie
Werktemperatuur: 5 °C tot 50 °C
Luchtvochtigheid: max. 80 %
Afmetingen: 60 x 8 x 13 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH


Inhoud van de verpakking
Module: USB 2.0 IR camera module
Documentatie: gebruikershandleiding


Compatibiliteit
Systemen: industriële PC’s (IPC), embedded systemen, laptops, tablets en meetapparatuur
Interfaces: USB 2.0 via 5-pins aansluiting
Integratie: geschikt voor OEM en hardware integratie


Toepassingen
Beveiliging: nachtzicht toepassingen met IR-verlichting.
Industrie: inspectie in omgevingen met weinig licht.
Embedded systemen: beeldregistratie in donkere situaties.
Monitoring: observatie zonder zichtbaar licht.
Ontwikkeling: IR-beeldverwerking en analyse.


Toelichting op technische termen
IR (infrarood): lichtspectrum buiten zichtbaar bereik, gebruikt voor nachtzicht.
Geen IR-filter: sensor registreert ook infraroodlicht.
BSI sensor: verhoogt lichtgevoeligheid bij lage lichtomstandigheden.
QXGA: resolutie van 2048 x 1536 pixels.
Frame rate (fps): aantal beelden per seconde.
YUV / RGB: kleurcoderingen voor beeldverwerking.
AEC / AWB: automatische belichtings- en kleurcorrectie.


Toelichting op keurmerken en normen
CE: voldoet aan Europese veiligheidsnormen.
RoHS: beperking van schadelijke stoffen.
REACH: controle op chemische stoffen.
USB: standaard voor data- en stroomoverdracht.


Belangrijke aandachtspunten
IR gebruik: vereist externe infraroodverlichting voor gebruik in het donker.
Aansluiting: vereist 5-pins USB aansluiting (1 millimeter pitch).
Integratie: bedoeld voor inbouw, niet voor consumenten plug-and-play gebruik.
Voeding: via USB 5 volt.
Focus: vaste focus, niet instelbaar.
