USB 2.0 naar 5-Polige Mini Camera SMT

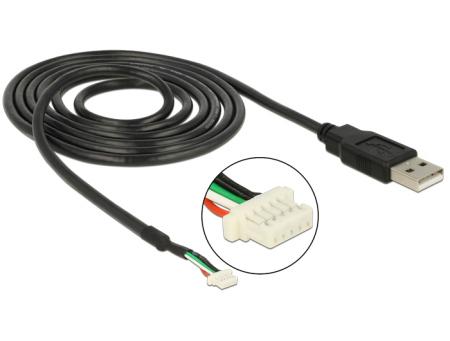

Deze USB 2.0 kabel met 5-pins camera aansluiting V1.9 (1,5 meter) van DELOCK wordt gebruikt voor het aansluiten van camera modules met 5-pins connector op een USB-apparaat zoals een laptop, PC of embedded systeem. Hierdoor ontstaat een directe verbinding voor voeding en data-overdracht via USB.

De kabel beschikt over een USB 2.0 Type-A male aansluiting aan de ene zijde en een 5-pins SMT camera connector (1 millimeter pitch, ACES 87214-0500 compatibel) aan de andere zijde. Deze uitvoering betreft de V1.9 pinconfiguratie, waarbij de interne bedrading afwijkt van standaard varianten. De kabel ondersteunt voeding (5 volt) en data-overdracht via USB 2.0 met een maximale snelheid tot 480 Mbit/s. Dankzij de kabeldikte van 28 AWG is een stabiele signaaloverdracht gewaarborgd.

Specificaties
Type product: USB naar camera aansluitkabel
Merk: DELOCK
Aansluitingen: 1 x USB 2.0 Type-A male, 1 x 5-pins SMT connector
Connector type: 5-pins (1 millimeter pitch, ACES 87214-0500 compatibel)
Lengte: 1,5 meter
Datasnelheid: tot 480 Mbit/s
Voeding: 5 volt via USB
Kabeldikte: 28 AWG
Kleur: zwart
Eigenschappen: V1.9 pinout, data en voeding via één kabel
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH


Pinout (5-pins camera aansluiting V1.9)
Pin 1: +5V voeding
Pin 2: USB_D- (data -)
Pin 3: USB_D+ (data +)
Pin 4: NC (niet aangesloten)
Pin 5: GND (massa)


Inhoud van de verpakking
Kabel: USB 2.0 naar 5-pins camera kabel (1,5 meter)
Documentatie: gebruikershandleiding


Compatibiliteit
Camera modules: USB camera modules met 5-pins aansluiting (1 millimeter pitch, V1.9 pinconfiguratie)
Systemen: laptops, PC’s, industriële PC’s (IPC), embedded systemen en tablets met USB-A aansluiting
Interfaces: USB 2.0 (achterwaarts compatibel)


Toepassingen
Industrie: aansluiting van camera modules in embedded systemen.
Machine vision: inspectie- en detectietoepassingen.
Ontwikkeling: prototyping en testopstellingen.
Beveiliging: integratie van camera’s in systemen.


Toelichting op technische termen
USB 2.0: standaard voor data-overdracht tot 480 Mbit/s.
SMT connector: compacte printconnector voor elektronische modules.
Pitch: afstand tussen contactpunten (1 millimeter).
AWG: maat voor kabeldikte en signaalkwaliteit.
NC (Not Connected): pin zonder elektrische verbinding.


Toelichting op keurmerken en normen
CE: voldoet aan Europese veiligheidsnormen.
RoHS: beperking van schadelijke stoffen.
REACH: controle op chemische stoffen.
USB: standaard voor data- en stroomoverdracht.


Belangrijke aandachtspunten
Pinout: V1.9 pinconfiguratie wijkt af van andere 5-pins kabels.
Compatibiliteit: alleen geschikt voor modules met dezelfde pinindeling.
Controle: controleer pinout en connector vóór gebruik.
Gebruik: voor data en voeding via USB.
Installatie: correcte aansluiting en oriëntatie vereist.
