RP-SMA verloopkabel

Deze RP-SMA naar RP-SMA antennekabel van Delock is bedoeld voor het verbinden van componenten binnen hoogfrequente radiofrequentietechnologie. De kabel wordt toegepast in situaties waar een betrouwbare RF-verbinding vereist is binnen compacte installaties.

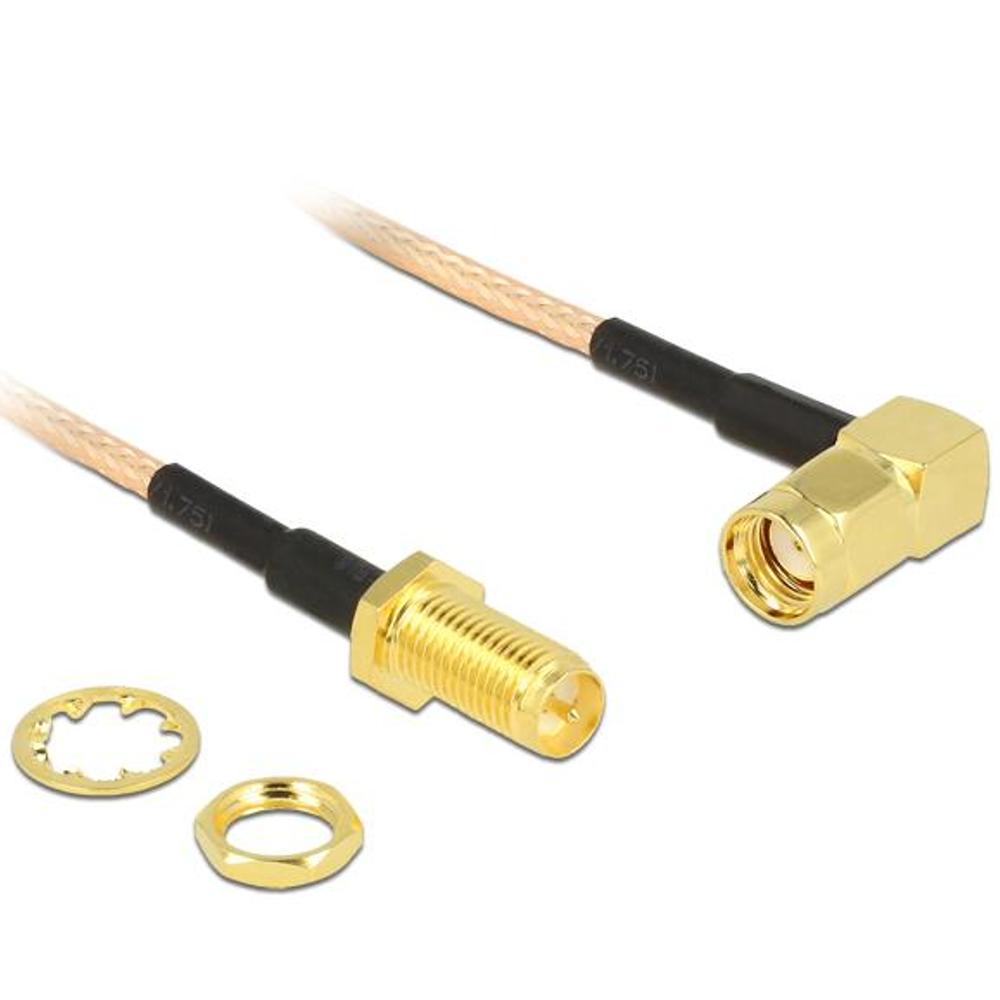

De kabel is uitgevoerd met een RP-SMA male connector in 90° uitvoering aan de ene zijde en een RP-SMA female connector aan de andere zijde. Dankzij de haakse RP-SMA-connector is deze kabel zeer geschikt voor installaties met beperkte inbouwruimte of wanneer een scherpe kabelbuiging moet worden vermeden.

De coaxiale RG-316 kabel met een impedantie van 50 ohm biedt een stabiele signaaloverdracht en is geschikt voor diverse RF-toepassingen. Met een demping van 1,2 dB per meter @ 1,5 GHz is deze kabel geschikt voor betrouwbare hoogfrequente verbindingen.

Toepassingen
• Verbinden van RP-SMA RF-componenten
• Wi-Fi- en RF-toepassingen
• Compacte inbouwoplossingen
• Embedded en industriële systemen

Specificaties & kenmerken
• Kabelcategorie: Coaxiaal
• Kabeltype: RG-316
• Impedantie: 50 Ohm
• Aansluiting 1: RP-SMA male 90°
• Aansluiting 2: RP-SMA female
• Kabeldiameter: ca. 2,5 mm
• Kabeldemping: 1,2 dB per meter @ 1,5 GHz
• Kleur: Transparant

Uitleg aansluitingen
RP-SMA (Reverse Polarity SMA) is een veelgebruikte 50-ohm RF-connector bij Wi-Fi- en RF-apparatuur. Door de omgekeerde pinconfiguratie is RP-SMA niet compatibel met standaard SMA-connectoren.

De 90° uitvoering van de RP-SMA-connector maakt deze kabel bijzonder geschikt voor krappe behuizingen en draagt bij aan een nette en spanningsvrije kabelgeleiding.
