SMA verloopstekker

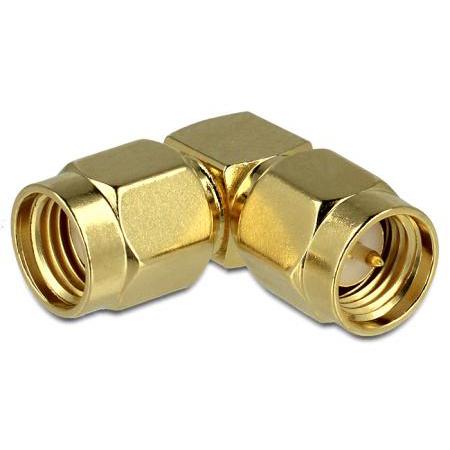

Deze RP-SMA stekker naar SMA stekker haakse adapter van Delock is bedoeld voor het verbinden van RF-componenten binnen radiofrequentietoepassingen. De adapter wordt gebruikt in situaties waarin een haakse aansluiting van 90 graden gewenst is bij het koppelen van RP-SMA en SMA aansluitingen.

De uitvoering met een RP-SMA male connector aan de ene zijde en een SMA male connector in 90 graden uitvoering aan de andere zijde is geschikt voor gebruik binnen 50 ohm RF-systemen. Hierdoor kan de adapter worden toegepast bij antennes, RF-modules, meetapparatuur en communicatieapparatuur.

De uitvoering met een vergulde messing behuizing en vergulde contactdelen is geschikt voor toepassingen waarbij een stabiele elektrische verbinding en een compacte bouwvorm van belang zijn.

Toepassingen
• Haakse koppeling van RP-SMA en SMA aansluitingen
• RF- en antennetoepassingen
• Meet- en testopstellingen
• Technische en elektronische installaties

Specificaties & kenmerken
• Connector 1: RP-SMA male
• Connector 2: SMA male 90 graden
• Impedantie: 50 Ohm
• Behuizing: Messing, verguld
• Afmetingen: ca. 17,1 x 16,8 millimeter
• Sleutelwijdte: HEX 8,0 millimeter (maximaal 9,0 millimeter)

Uitleg aansluitingen
RP-SMA is een variant van de 50-ohm SMA-connector waarbij de polariteit van de pin is omgekeerd. Deze aansluiting wordt toegepast bij RF- en WLAN-apparatuur.
SMA is een compacte 50-ohm RF-connector met schroefverbinding die wordt toegepast bij antennes, RF-modules, meetapparatuur en communicatieapparatuur.
