SMA verloopstekker

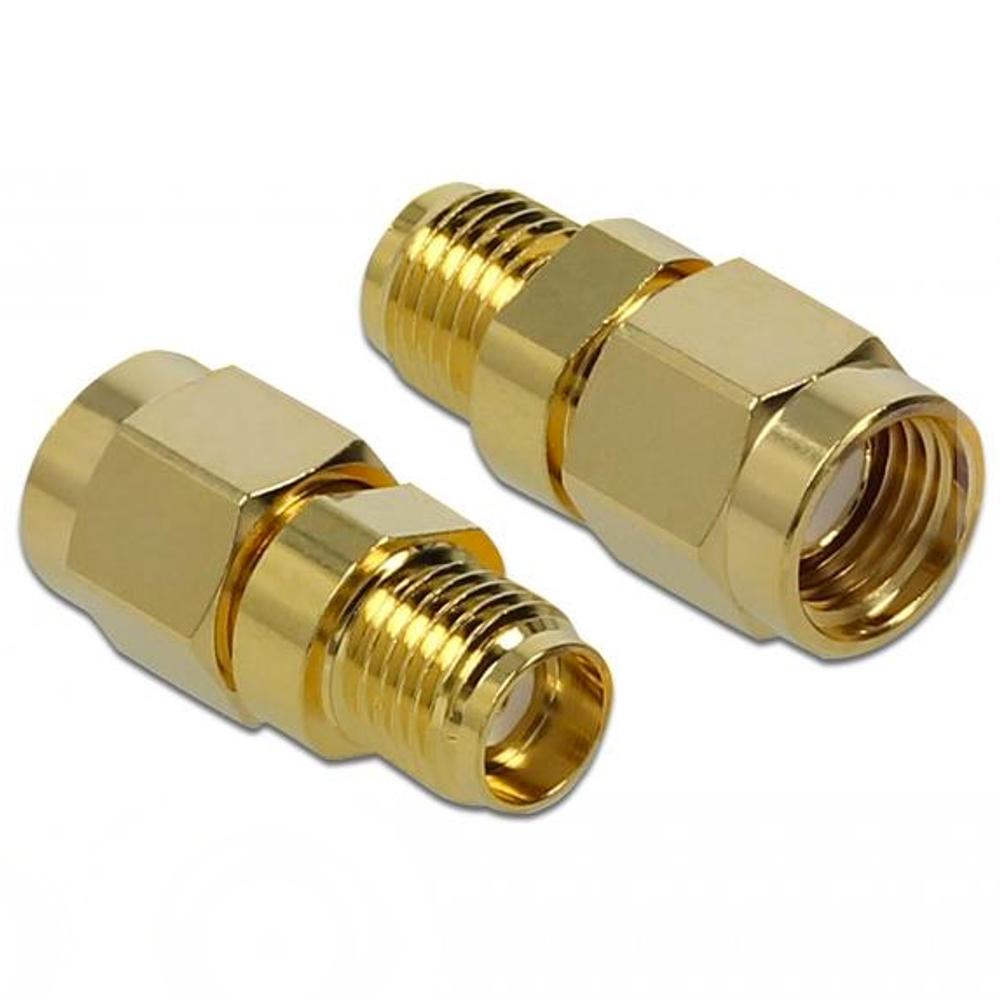

Deze RP-SMA stekker naar SMA bus adapter van Delock is bedoeld voor het verbinden van RF-componenten binnen radiofrequentietoepassingen. De adapter wordt gebruikt in situaties waarin apparatuur met een RP-SMA aansluiting gekoppeld moet worden aan apparatuur met een SMA aansluiting.

De uitvoering met een RP-SMA male connector aan de ene zijde en een SMA female connector aan de andere zijde is geschikt voor gebruik binnen 50 ohm RF-systemen. Hierdoor kan de adapter worden toegepast bij antennes, RF-modules, meetapparatuur en draadloze communicatieapparatuur.

De uitvoering met een vergulde messing behuizing, een buitendraad van 1/4" - 36 UNS - 2A en een binnendraad van 1/4" - 36 UNS - 2B is geschikt voor toepassingen waarbij een stabiele elektrische verbinding en een compacte bouwvorm van belang zijn.

Toepassingen
• Koppelen van RP-SMA en SMA aansluitingen
• RF- en antennetoepassingen
• Draadloze communicatieapparatuur
• Meet- en testopstellingen

Specificaties & kenmerken
• Connector 1: RP-SMA male
• Connector 2: SMA female
• Impedantie: 50 Ohm
• Frequentiebereik: tot 10 GHz
• Behuizing: Messing, verguld
• Bedrijfstemperatuur: -10 °C tot 50 °C
• Afmetingen: ca. 18,1 x 7,0 millimeter

Uitleg aansluitingen
RP-SMA is een variant van de 50-ohm SMA-connector waarbij de polariteit van de pin is omgekeerd. Deze aansluiting wordt toegepast bij RF- en WLAN-apparatuur.
SMA is een compacte 50-ohm RF-connector met schroefverbinding die wordt toegepast bij antennes, RF-modules en communicatieapparatuur. .
