SMA Adapter

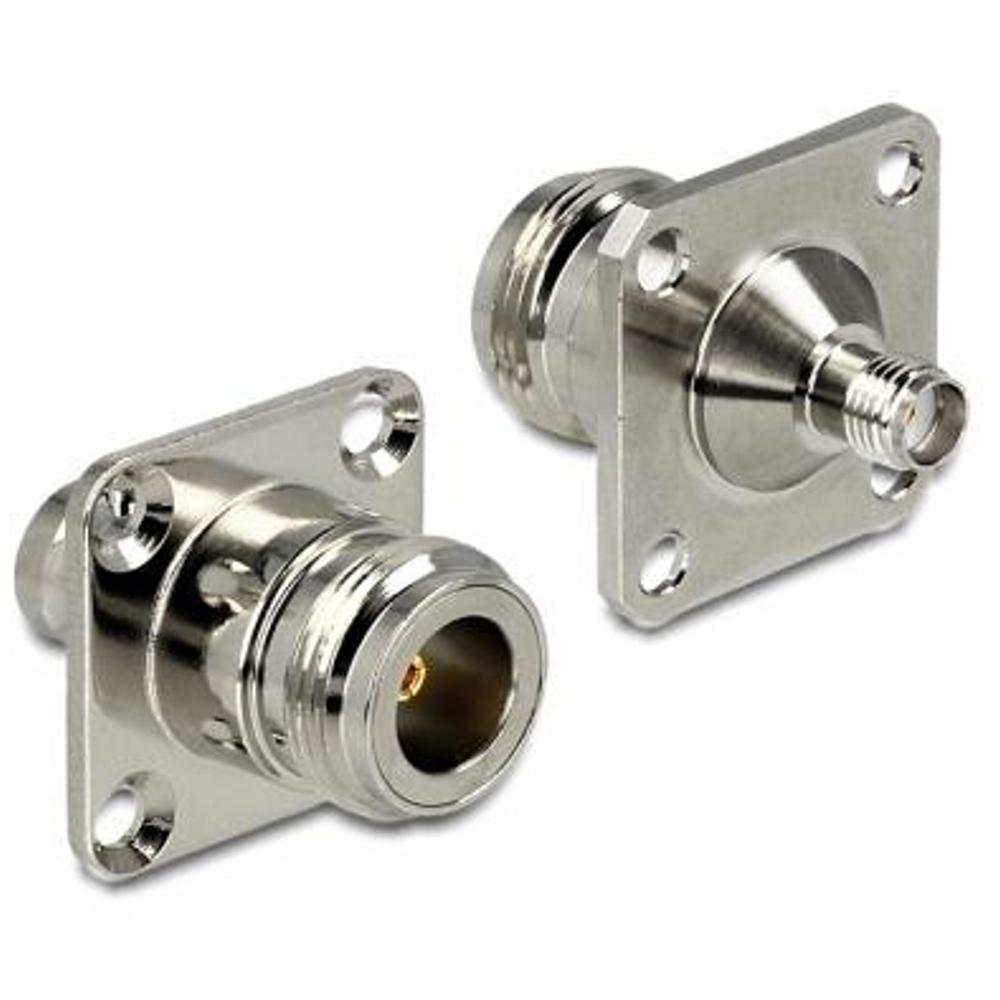

Deze RF adapter is bedoeld voor het verbinden van hoogfrequente componenten met een N aansluiting en een SMA aansluiting. De adapter beschikt over een N female connector en een SMA female paneelconnector (inbouw), waardoor een vaste en betrouwbare verbinding kan worden gerealiseerd in behuizingen, panelen en apparatuur.

De uitvoering als inbouwconnector maakt deze adapter geschikt voor het doorvoeren van RF-signalen door een behuizing, bijvoorbeeld bij routers, meetapparatuur of industriële systemen. Dankzij het gebruik van vernikkeld messing biedt de adapter een goede signaaloverdracht en mechanische duurzaamheid.

Specificaties
Type: RF adapter / paneeladapter
Connector 1: N connector (female)
Connector 2: SMA connector (female, inbouw)
Compatibiliteit: GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2,4 GHz, Bluetooth, ISM, DECT en LoRa
Montage: paneelmontage / inbouw
Materiaal behuizing: messing, vernikkeld
Materiaal contacten: messing, vernikkeld
Impedantie: 50 ohm
Lengte: 30,50 millimeter
Diameter: 16,20 millimeter
Garantie: 5 jaar

Toepassingen
- Doorvoeren van RF-signalen door behuizingen
- Antenne-aansluitingen op panelen en apparaten
- GSM, UMTS en LTE communicatieapparatuur
- IoT en M2M toepassingen (NB-IoT, LoRa, ZigBee, Z-Wave)
- WLAN 2,4 GHz en Bluetooth toepassingen binnen geschikte frequenties
- Test- en meetapparatuur voor RF-techniek
- Telemetrie en datacommunicatie systemen
- Industriële RF-installaties en infrastructuur
- Embedded systemen en ontwikkelopstellingen
- Opbouw van vaste antennepoorten in behuizingen

Toelichting op technische termen
N connector: robuuste RF-connector geschikt voor hogere vermogens en lage verliezen, veel gebruikt in professionele toepassingen.
SMA inbouwconnector: compacte RF-connector die vast in een paneel of behuizing wordt gemonteerd.
50 ohm impedantie: standaard voor RF-toepassingen om signaalverlies en reflecties te minimaliseren.
Paneelmontage: installatie waarbij de connector in een behuizing wordt geplaatst voor een vaste aansluiting.
Vernikkeld messing: zorgt voor corrosiebestendigheid en betrouwbare elektrische geleiding.

Belangrijke aandachtspunten
- Alleen geschikt voor apparaten met N en SMA aansluitingen
- Let op verschil tussen SMA en RP-SMA connectoren
- Correcte montage in paneel vereist passende uitsparing en bevestiging
- Geschikt voor 50 ohm RF-systemen en hoogfrequente toepassingen
