SMA verloopkabel - 0.2 meter

Deze SMA bulkhead naar MCX antennekabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. De kabel wordt toegepast om een MCX RF-aansluiting te koppelen aan een SMA-antenneaansluiting, bijvoorbeeld bij draadloze en RF-toepassingen.

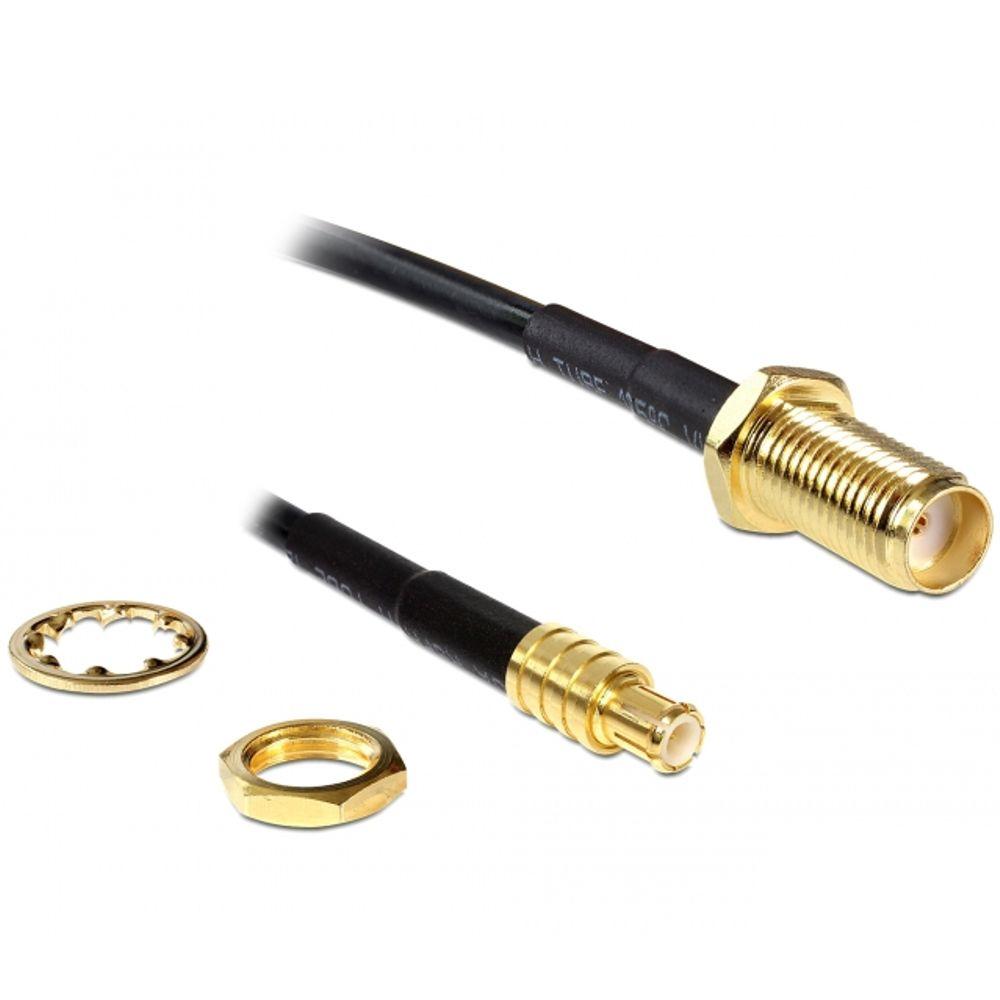

De kabel is uitgevoerd met een SMA female bulkhead connector aan de ene zijde en een MCX male plug aan de andere zijde. Dankzij de coaxiale RG-174 kabel en een impedantie van 50 ohm is deze antennekabel geschikt voor betrouwbare signaaloverdracht in uiteenlopende RF-systemen.

Door de compacte kabeldiameter en de flexibele kabelopbouw is deze kabel geschikt voor interne inbouw en toepassingen waarbij beperkte ruimte beschikbaar is, terwijl de signaalkwaliteit behouden blijft.

Toepassingen
• Aansluiten van MCX RF-modules op SMA-antennes
• Wi-Fi- en RF-toepassingen
• Antenne-aansluitingen via behuizingen
• Embedded systemen en industriële elektronica

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: RG-174
• Impedantie: 50 Ohm
• Aansluiting 1: SMA female bulkhead
• Aansluiting 2: MCX male
• Kleur: Zwart

Uitleg aansluitingen
SMA bulkhead is een 50-ohm RF-connector met schroefverbinding die geschikt is voor paneel- en behuizingsmontage. Hiermee kan een antenneaansluiting veilig en storingsarm door een behuizing worden geleid.

MCX is een compacte snap-on RF-connector die veel wordt gebruikt op RF-modules en printplaten. Deze antennekabel vormt de verbinding tussen een interne MCX-aansluiting en een externe SMA-antenne.
