Seriële D-sub - schroefaansluiting

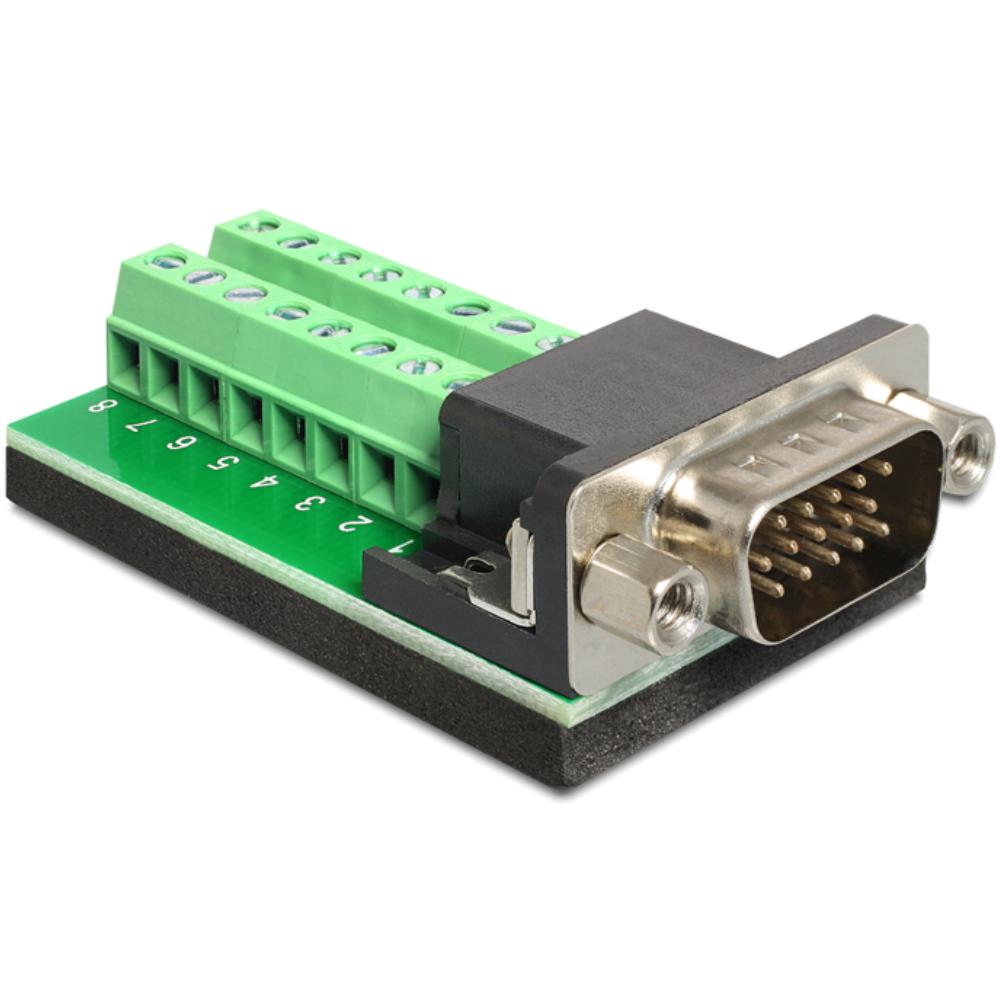

Deze D-Sub VGA naar terminal block adapter wordt gebruikt om een 15-polige VGA aansluiting te verbinden met losse kabeladers via een schroefklem terminal block. De adapter beschikt over een 15-polige D-Sub male connector en een 16-polige terminal block aansluiting.
Met deze adapter kunnen afzonderlijke draden eenvoudig worden aangesloten op een VGA interface. Hierdoor kunnen apparaten met een VGA aansluiting worden verbonden met kabels met open aders.
De adapter wordt toegepast bij industriële installaties, meetapparatuur, automatiseringssystemen en andere systemen waarbij signaallijnen afzonderlijk moeten worden aangesloten.

Specificaties
Type product: VGA naar terminal block adapter
Aansluiting 1: 15-polige D-Sub male (VGA / DB15)
Aansluiting 2: 16-polige terminal block
Terminal pitch: 3,81 mm
Onderzijde: isolerende antislip pad
Aantal: per stuk

Gebruikte termen
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en signaalverbindingen.
VGA connector: een 15-polige D-Sub connector die wordt gebruikt voor analoge videoverbindingen tussen computers en beeldschermen.
Terminal block: een aansluiting met schroefklemmen waarmee losse kabeladers eenvoudig kunnen worden bevestigd.
Terminal pitch: de afstand tussen twee aansluitpunten van het terminal block.




Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. RS232 verbindingen worden veel toegepast bij industriële apparatuur, PLC-systemen, meetapparatuur, modems en configuratiepoorten van netwerkapparatuur.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden. In tegenstelling tot parallelle communicatie wordt data hierbij bit voor bit verstuurd via een seriële dataverbinding.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector (DB9). Deze connector wordt vaak gebruikt bij RS232 communicatie tussen computers en randapparatuur.
DB15 kabel: een kabel met een 15-polige D-Sub connector (DB15) die wordt toegepast bij verschillende computerinterfaces zoals VGA.
DB25 kabel: een kabel met een 25-polige D-Sub connector (DB25). Deze connector werd toegepast voor zowel seriële RS232 communicatie als parallelle printerinterfaces op oudere computers en apparatuur.
DB37 kabel: een kabel met een 37-polige D-Sub connector (DB37) die vaak wordt gebruikt bij industriële apparatuur, meetapparatuur en technische systemen met meerpolige signaalverbindingen.
Parallel printerkabel: een kabel die wordt gebruikt om printers en randapparatuur aan te sluiten via een parallelle interface. Parallelle verbindingen verzenden meerdere bits tegelijk via meerdere datalijnen.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie. Deze kabels gebruiken meestal een DB25 connector aan de computerzijde en een 36-polige Centronics connector aan de printerzijde.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en videosignalen.
DB9 (9-polig): een veelgebruikte D-Sub connector voor seriële RS232 communicatie.
DB15 (15-polig): een D-Sub connector met vijftien pinnen die wordt toegepast bij VGA videoverbindingen en andere interfaces.
DB25 (25-polig): een D-Sub connector die werd gebruikt voor zowel parallelle printerinterfaces als seriële communicatie.
DB37 (37-polig): een D-Sub connector met 37 pinnen die wordt gebruikt bij industriële apparatuur en meetapparatuur.
Centronics 36-pins: een printerconnector die meestal aan de printerzijde van een parallelle kabel wordt gebruikt.
Mini-Centronics: een compacte variant van de Centronics connector die wordt toegepast bij bepaalde printers en randapparatuur.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
SPP (Standard Parallel Port): de oorspronkelijke parallelle printermodus voor basiscommunicatie tussen computer en printer.
EPP (Enhanced Parallel Port): een snellere parallelle communicatiemodus voor apparaten die hogere datasnelheden vereisen.
ECP (Extended Capabilities Port): een geavanceerde parallelle communicatiemodus met datacompressie en bidirectionele communicatie.
