Seriële D-sub Y-kabel 15p

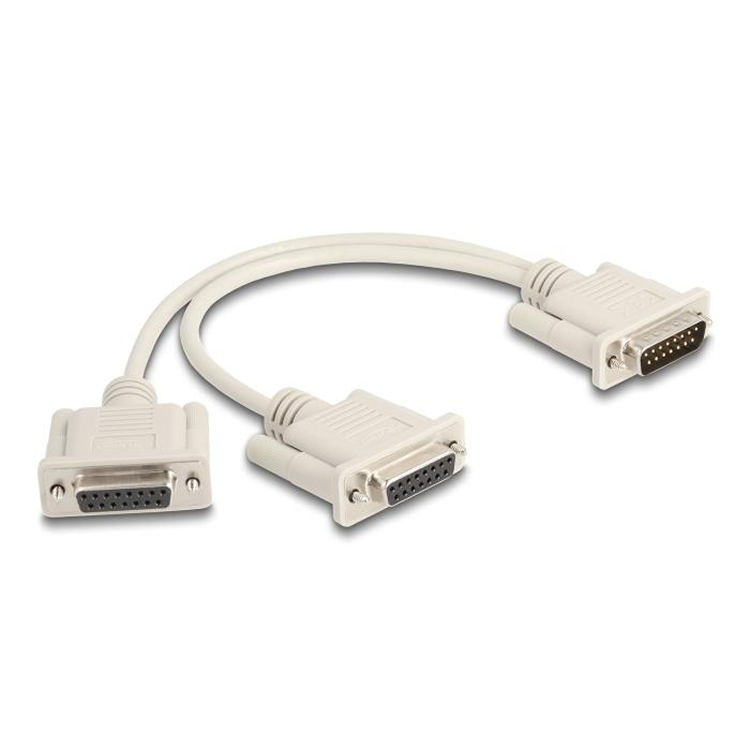

Deze D-Sub Y-splitter kabel wordt gebruikt voor het verdelen van signalen van een 15-polige D-Sub aansluiting naar twee afzonderlijke D-Sub verbindingen. De kabel beschikt over een 15-polige D-Sub male connector aan de ene zijde en twee 15-polige D-Sub female connectoren aan de andere zijde.
Alle 15 signaallijnen worden via een 1:1 pinverbinding doorgegeven naar beide uitgangen. Hierdoor blijven alle signaalverbindingen beschikbaar voor gegevensoverdracht tussen aangesloten apparaten.
De splitterkabel kan worden toegepast bij computers, industriële apparatuur, printers, meetapparatuur en andere systemen met een D-Sub interface.
De kabel is uitgevoerd met een PVC kabelmantel en voorzien van D-Sub connectoren met #4-40 UNC bevestigingsschroeven voor een stabiele mechanische verbinding. De kabellengte bedraagt circa 30 cm.

Specificaties
Type product: D-Sub Y-splitter kabel
Aansluiting 1: 15-polige D-Sub male (DB15)
Aansluiting 2: 2x 15-polige D-Sub female (DB15)
Pinconfiguratie: 1:1 verbinding
Kabelader: 28 AWG
Kabelisolatie: PVC
Connector schroeftype: #4-40 UNC
Kabellengte: circa 30 cm
Kleur kabel: beige
Aantal: per stuk

Gebruikte termen
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en signaalverbindingen.
15-polige connector: een D-Sub connector met vijftien pinnen die wordt toegepast bij diverse computer- en industriële interfaces.
Y-splitter kabel: een kabel waarbij één aansluiting wordt opgesplitst naar twee aansluitingen zodat signalen naar meerdere apparaten kunnen worden verdeeld.
1:1 pinverbinding: een kabelconfiguratie waarbij alle pinnen rechtstreeks met dezelfde pin aan de andere zijde verbonden zijn.




Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en videosignalen.
DB9 (9-polig): een veelgebruikte D-Sub connector voor seriële RS232 communicatie.
DB15 (15-polig): een D-Sub connector met vijftien pinnen die wordt gebruikt bij verschillende computer- en industriële interfaces.
DB25 (25-polig): een D-Sub connector die werd gebruikt voor zowel parallelle printerinterfaces als seriële communicatie.
DB37 (37-polig): een D-Sub connector met 37 pinnen die wordt gebruikt bij industriële apparatuur en meetapparatuur.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
SPP (Standard Parallel Port): de oorspronkelijke parallelle printermodus voor basiscommunicatie tussen computer en printer.
EPP (Enhanced Parallel Port): een snellere parallelle communicatiemodus voor apparaten die hogere datasnelheden vereisen.
ECP (Extended Capabilities Port): een geavanceerde parallelle communicatiemodus met datacompressie en bidirectionele communicatie.
