Mini SAS naar SATA kabel

Deze Mini SAS reverse breakout kabel van Delock wordt gebruikt om een HDD backplane met Mini SAS SFF-8087 aansluiting te verbinden met een controller met vier SATA-poorten. Dit type kabel wordt toegepast in servers en opslagoplossingen waar meerdere SATA-poorten worden samengevoegd naar één Mini SAS aansluiting op een backplane.

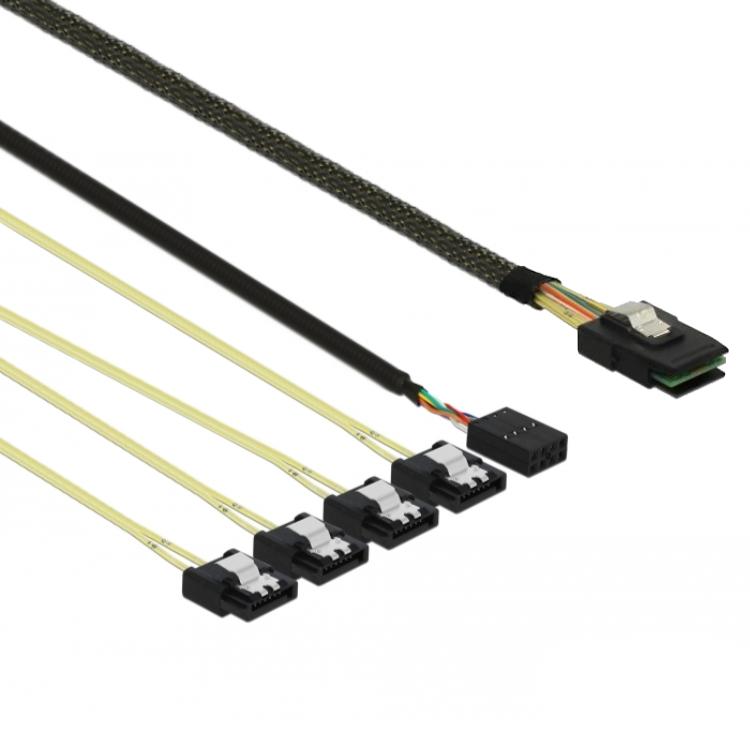

De kabel beschikt aan de hostzijde over vier SATA 7-pins connectors en aan de apparaatzijde over een Mini SAS SFF-8087 male connector. Hierdoor kunnen vier afzonderlijke SATA-poorten van een controller worden samengebracht naar één Mini SAS aansluiting op een opslagbackplane.
De kabel bevat daarnaast een 8-pins sideband pin header die wordt gebruikt voor extra signalen tussen controller en backplane, zoals status- of beheerinformatie.
Dit is een reverse breakout kabel. Dit betekent dat de kabel wordt gebruikt om vier SATA-controllerpoorten samen te brengen naar één Mini SAS aansluiting op een backplane. Hierdoor verschilt deze kabel van een standaard breakout kabel die juist één SAS-poort opsplitst naar meerdere SATA-schijven.
De SATA-connectoren zijn voorzien van metalen vergrendelclips waardoor de stekkers stevig vastklikken in de SATA-poorten voor een stabiele verbinding.

Specificaties
Merk: Delock
Type product: Mini SAS reverse breakout kabel
Connector 1: 4 × SATA 7-pins male
Connector 2: Mini SAS SFF-8087 male
Connector 3: 8-pins sideband pin header female
Pinconfiguratie: reverse breakout

Gebruikte termen
SAS (Serial Attached SCSI): een opslaginterface die wordt gebruikt in servers en professionele opslagsystemen voor snelle en betrouwbare dataverbindingen.
Mini SAS (SFF-8087): een interne SAS-connector die meerdere datalijnen combineert voor verbinding met meerdere schijven of een backplane.
SATA 7-pins connector: een dataconnector met zeven contacten die wordt gebruikt voor gegevensoverdracht tussen opslagapparaat en controller.
Reverse breakout kabel: een kabel die vier afzonderlijke SATA-controllerpoorten samenbrengt naar één Mini SAS aansluiting op een backplane.
Sideband aansluiting: een extra signaalaansluiting die wordt gebruikt voor aanvullende communicatie tussen controller en opslagapparatuur.
