SATA voedingskabel

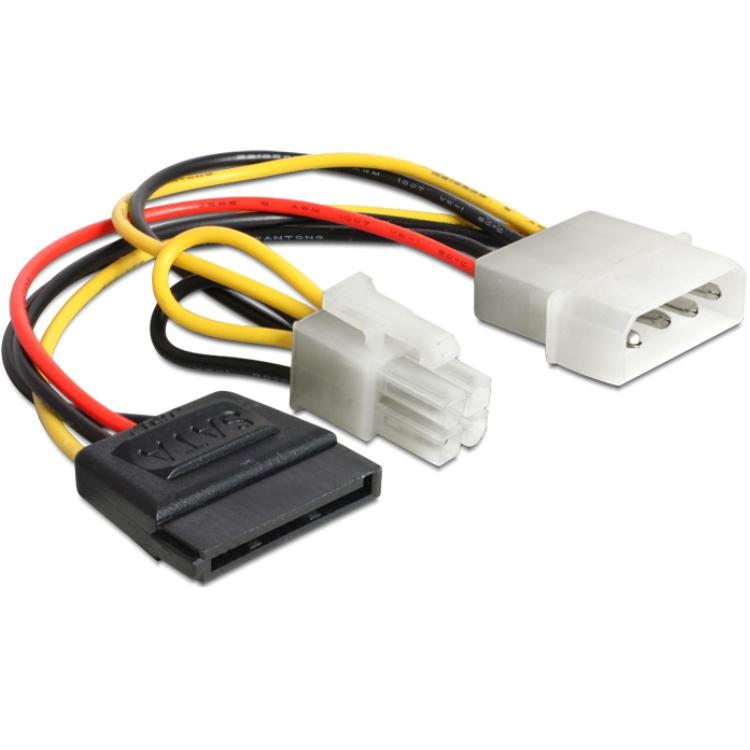

Deze voedingskabel van Delock wordt gebruikt om een Molex 4-pins voedingsaansluiting van een computervoeding te verdelen naar een SATA-voedingsaansluiting en een P4 (ATX12V) voedingsconnector. Hierdoor kunnen zowel een SATA-opslagapparaat als een moederbord met P4 12V aansluiting van stroom worden voorzien via één Molex-voedingslijn.
De kabel beschikt over een Molex 4-pins male connector voor aansluiting op de voeding. Aan de andere zijde bevinden zich een SATA 15-pins female connector voor een SATA-apparaat en een P4 4-pins male connector voor aansluiting op een moederbord met ATX12V aansluiting.
De P4 (ATX12V) connector levert extra 12 volt voeding aan het moederbord. Deze aansluiting werd geïntroduceerd bij systemen met hogere stroombehoefte, zoals bij Intel Pentium 4 en latere platforms, omdat de standaard ATX-voedingsconnector niet voldoende vermogen kon leveren voor de processor.
Via de SATA 15-pins voedingsconnector kan een intern apparaat zoals een SSD, harde schijf (HDD) of optische drive van stroom worden voorzien. Hierdoor kan één Molex-voedingslijn meerdere apparaten ondersteunen.
Dit type kabel wordt vaak gebruikt bij pc-upgrades, oudere computervoedingen of systemen waar een extra ATX12V P4 voedingsaansluiting nodig is, maar alleen een Molex-voedingsconnector beschikbaar is.

Specificaties
Merk: Delock
Type product: Molex naar SATA + P4 voedingskabel
Connector 1: Molex 4-pins male
Connector 2: SATA 15-pins female
Connector 3: P4 4-pins male (ATX12V)
Kabellengte: 15,5 cm

Gebruikte termen
Molex 4-pins connector: een klassieke voedingsaansluiting die wordt gebruikt bij oudere computercomponenten en voedingen. De connector levert doorgaans 5 volt en 12 volt voeding.
SATA voedingsconnector: een 15-pins voedingsaansluiting die wordt gebruikt om opslagapparaten zoals HDD’s, SSD’s en optische drives van stroom te voorzien.
P4 / ATX12V connector: een 4-pins voedingsaansluiting die extra 12 volt voeding levert aan het moederbord voor de processor.
ATX voeding: een standaard voor computervoedingen die verschillende spanningslijnen levert voor alle interne componenten van een pc.
Male connector: een stekker met uitstekende contacten die in een female aansluiting wordt geplaatst.
Female connector: een aansluiting met contactpunten waarin een male connector wordt gestoken.
