RJ45 naar RS232

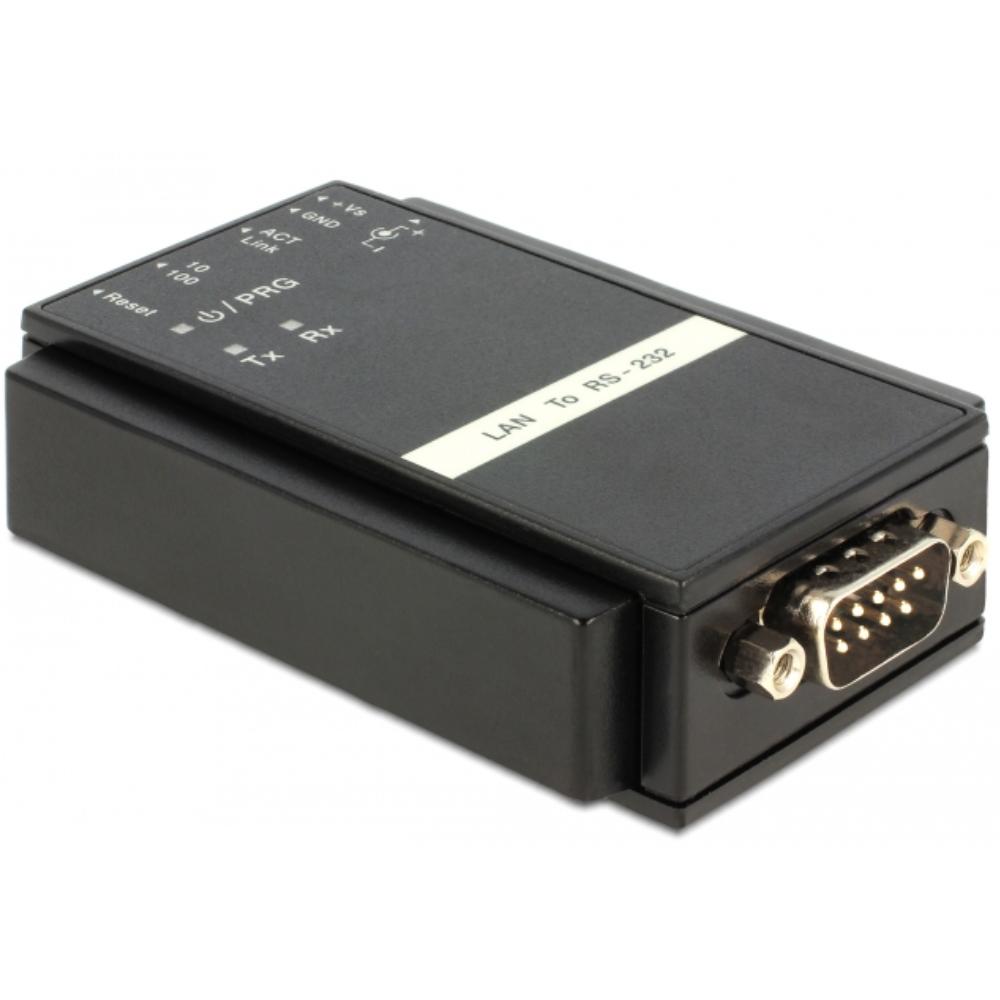

Deze Ethernet naar RS232 converter wordt gebruikt om apparaten met een seriële RS232 interface te integreren in een TCP/IP netwerk. De converter beschikt over een RJ45 female aansluiting voor het netwerk en een 9-polige D-Sub male connector (DB9) voor de seriële interface van het apparaat.
De converter zet netwerkcommunicatie via Ethernet om naar seriële RS232 communicatie. Hierdoor kunnen apparaten zoals industriële besturingssystemen, meetapparatuur, POS-systemen, printers en andere seriële apparaten via een IP-netwerk worden aangestuurd of uitgelezen.
De netwerkinterface ondersteunt Fast Ethernet met datasnelheden tot 100 Mb/s, terwijl de seriële interface overdrachtsnelheden tot 460 Kb/s ondersteunt. LED-indicatoren tonen de activiteit van de TX en RX datalijnen.

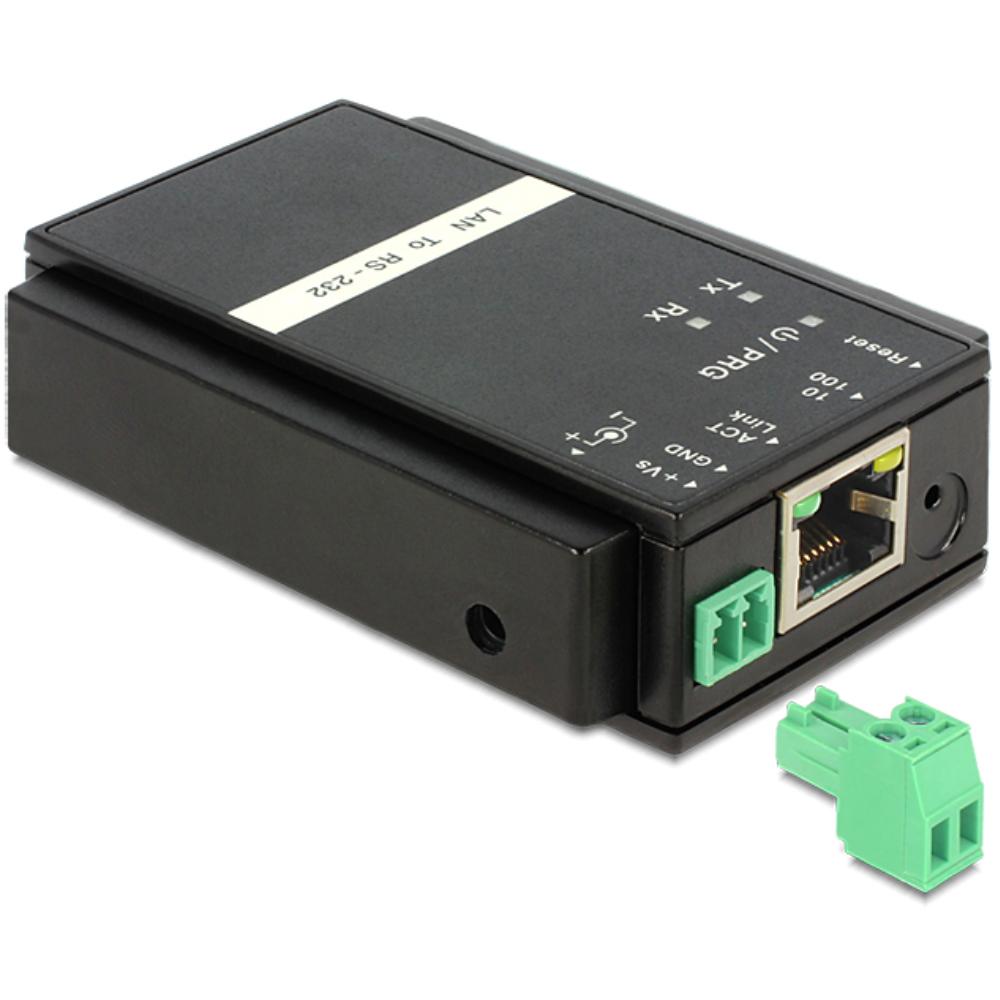

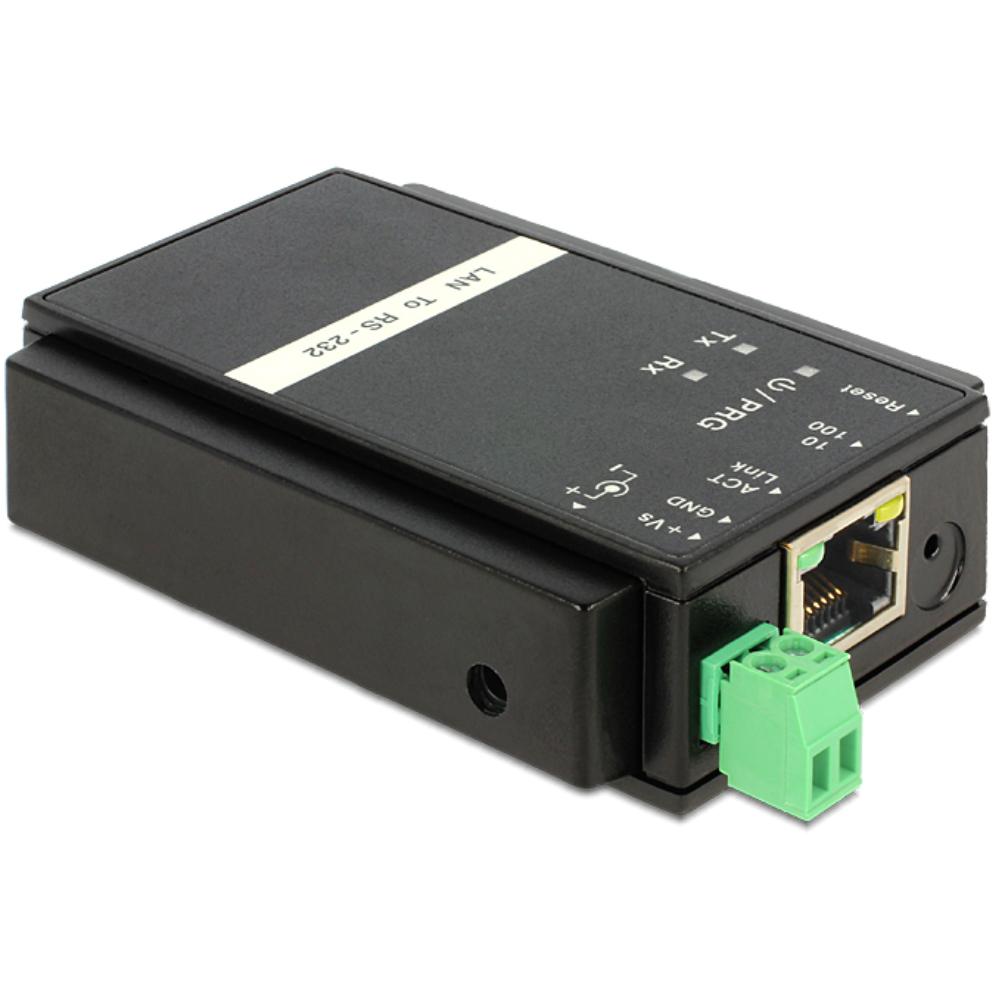

De converter kan worden gevoed via een DC voedingsconnector of via een 2-polige terminalaansluiting. Dankzij de geïntegreerde montagepunten kan het apparaat worden gemonteerd op een 35 mm DIN-rail, waardoor het geschikt is voor industriële installaties en schakelkasten.

Specificaties
Type product: Ethernet naar RS232 converter
Netwerkaansluiting: RJ45 female
Seriële aansluiting: D-Sub 9 male (DB9)
Extra aansluitingen: DC voedingsconnector 1.35 × 3.5 mm, 2-polige terminalaansluiting
Netwerkinterface: Fast Ethernet 10/100 Mb/s
Seriële interface: RS232
Seriële overdrachtsnelheid: tot 460 Kb/s
LED indicatoren: TX, RX status
ESD bescherming: ±15 kV op alle signaallijnen
Voeding: 10 – 30 V DC via terminalblok of DC connector
Stroomverbruik: 97 mA / 2328 mW
Bedrijfstemperatuur: -25 °C tot 65 °C
Opslagtemperatuur: -40 °C tot 85 °C
Relatieve luchtvochtigheid: 5 – 95 % (niet condenserend)
Behuizing: kunststof
Afmetingen: 94 × 54 × 22 mm
Montage: geschikt voor 35 mm DIN-rail
Aantal: per stuk

Gebruikte termen
Ethernet: een netwerkstandaard voor datacommunicatie tussen apparaten binnen een lokaal netwerk.
TCP/IP: een communicatieprotocol dat wordt gebruikt voor gegevensoverdracht binnen computernetwerken en het internet.
RJ45 connector: een 8-polige modulaire connector die wordt gebruikt voor Ethernet-netwerken.
RS232: een seriële communicatiestandaard waarbij gegevens bit voor bit via afzonderlijke signaallijnen worden verzonden.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming voor data-interfaces.
DB9 connector: een 9-polige D-Sub connector die veel wordt gebruikt voor seriële communicatie.
Fast Ethernet: een Ethernet-standaard met maximale datasnelheden tot 100 Mb/s.
Seriële communicatie: een methode waarbij digitale gegevens bit voor bit via één datakanaal worden verzonden.
Terminalblok: een elektrische aansluiting waarbij draden via schroefklemmen worden verbonden.
ESD bescherming: bescherming tegen elektrostatische ontlading die elektronische circuits kan beschadigen.
DIN-rail montage: een standaard montagewijze voor industriële apparatuur op een metalen rail in schakelkasten.






Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen worden toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. Hierbij worden gegevens bit voor bit verzonden via één datalijn.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector.
DB15 kabel: een kabel met een 15-polige D-Sub connector.
DB25 kabel: een kabel met een 25-polige D-Sub connector.
DB37 kabel: een kabel met een 37-polige D-Sub connector.
Parallel printerkabel: een kabel waarbij meerdere bits tegelijk worden verzonden.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming.
DB9 (9-polig): een veelgebruikte connector voor seriële communicatie.
DB15 (15-polig): een connector met vijftien pinnen.
DB25 (25-polig): een connector die werd gebruikt voor seriële en parallelle interfaces.
DB37 (37-polig): een connector met 37 pinnen voor industriële toepassingen.

Interface protocollen
RS232: seriële communicatiestandaard voor verbinding tussen computers en randapparatuur.
RS422: differentiële seriële communicatiestandaard voor langere afstanden en hogere storingsbestendigheid.
RS485: seriële communicatiestandaard die communicatie tussen meerdere apparaten op één bus mogelijk maakt.
