RS232-RJ45-kabel

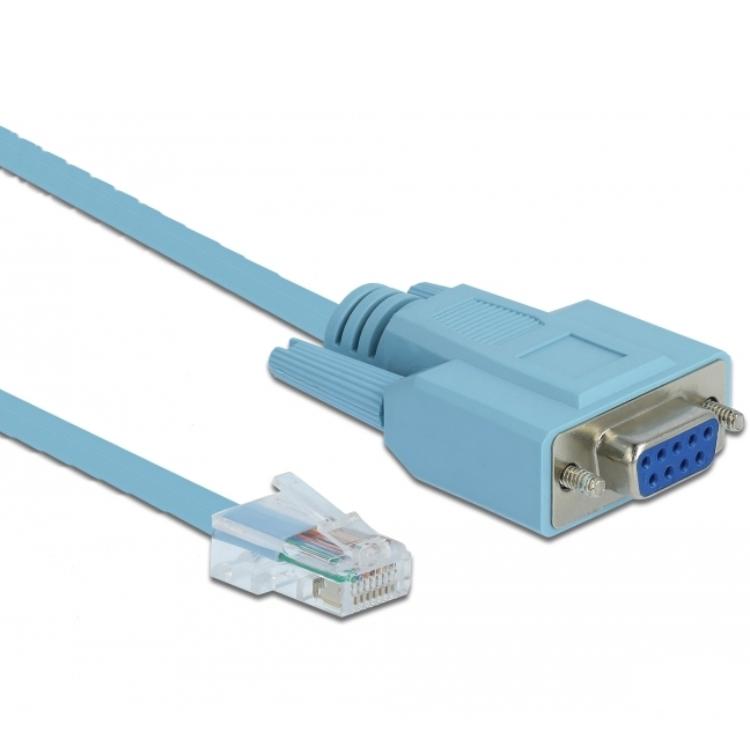

Deze RS232 adapterkabel wordt gebruikt om een apparaat met een RJ45 seriële consolepoort te verbinden met een computer of laptop via een 9-polige D-Sub aansluiting (DB9). De kabel beschikt over een DB9 female connector met bevestigingsschroeven aan de ene zijde en een RJ45 male connector aan de andere zijde.
De adapter wordt vaak gebruikt voor het aansluiten van de consolepoort van netwerkapparatuur zoals routers, switches en access points op een computer met een seriële RS232 interface. Hierdoor kan netwerkapparatuur worden geconfigureerd, beheerd of gediagnosticeerd via een seriële verbinding.
De kabel ondersteunt RS232 seriële communicatie met een overdrachtsnelheid tot 921.6 kbps. Het apparaat werkt zonder drivers en is besturingssysteem onafhankelijk. De kabellengte bedraagt 1 meter.

Specificaties
Type product: RS232 console adapterkabel
Aansluiting 1: D-Sub 9 female (DB9) met schroeven
Aansluiting 2: RJ45 male
Interface: RS232
Overdrachtsnelheid: tot 921.6 kbps
Besturingssysteem: OS-onafhankelijk
Driver nodig: nee
Geschikt voor: netwerkapparatuur met RJ45 consolepoort
Kabellengte: 1 meter
Aantal: per stuk

Gebruikte termen
RS232: een seriële communicatiestandaard waarbij gegevens bit voor bit via afzonderlijke signaallijnen worden verzonden.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data-interfaces en signaalverbindingen.
DB9 connector: een 9-polige D-Sub connector die veel wordt gebruikt voor RS232 communicatie tussen computers en randapparatuur.
RJ45 connector: een 8-polige modulaire connector die wordt gebruikt voor netwerkinterfaces en consolepoorten van netwerkapparatuur.
Consolepoort: een seriële beheerpoort op netwerkapparatuur waarmee configuratie en diagnose mogelijk zijn via een directe seriële verbinding.
Seriële communicatie: een methode waarbij digitale gegevens bit voor bit via één datakanaal worden verzonden.
OS-onafhankelijk: een apparaat dat functioneert zonder specifieke drivers of software voor een bepaald besturingssysteem.






Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. Hierbij worden gegevens bit voor bit verzonden via één datalijn. RS232 verbindingen worden veel toegepast bij industriële apparatuur, PLC-systemen, meetapparatuur, modems en configuratiepoorten van netwerkapparatuur.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden. In tegenstelling tot parallelle communicatie wordt data hierbij bit voor bit verstuurd via één datakanaal.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector (DB9). Deze connector wordt vaak gebruikt bij RS232 communicatie tussen computers, industriële apparatuur en netwerkapparatuur.
DB15 kabel: een kabel met een 15-polige D-Sub connector (DB15) die wordt toegepast bij verschillende computerinterfaces zoals gameports of andere industriële toepassingen.
DB25 kabel: een kabel met een 25-polige D-Sub connector (DB25). Deze connector werd toegepast voor zowel seriële RS232 communicatie als parallelle printerinterfaces.
DB37 kabel: een kabel met een 37-polige D-Sub connector (DB37) die vaak wordt gebruikt bij industriële apparatuur en technische installaties.
Parallel printerkabel: een kabel die wordt gebruikt om printers en randapparatuur aan te sluiten via een parallelle interface. Hierbij worden meerdere bits tegelijk verzonden via meerdere datalijnen.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie met meestal een DB25 connector aan de computerzijde en een 36-polige Centronics connector aan de printerzijde.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en signaalverbindingen.
DB9 (9-polig): een veelgebruikte D-Sub connector voor seriële RS232 communicatie.
DB15 (15-polig): een D-Sub connector met vijftien pinnen die wordt toegepast bij verschillende computerinterfaces.
DB25 (25-polig): een D-Sub connector die werd gebruikt voor zowel parallelle printerinterfaces als seriële communicatie.
DB37 (37-polig): een D-Sub connector met 37 pinnen die wordt gebruikt bij industriële apparatuur en meetapparatuur.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
SPP (Standard Parallel Port): de oorspronkelijke parallelle printermodus voor basiscommunicatie tussen computer en printer.
EPP (Enhanced Parallel Port): een snellere parallelle communicatiemodus voor apparaten die hogere datasnelheden vereisen.
ECP (Extended Capabilities Port): een geavanceerde parallelle communicatiemodus met datacompressie en bidirectionele communicatie.
