USB A naar RS232

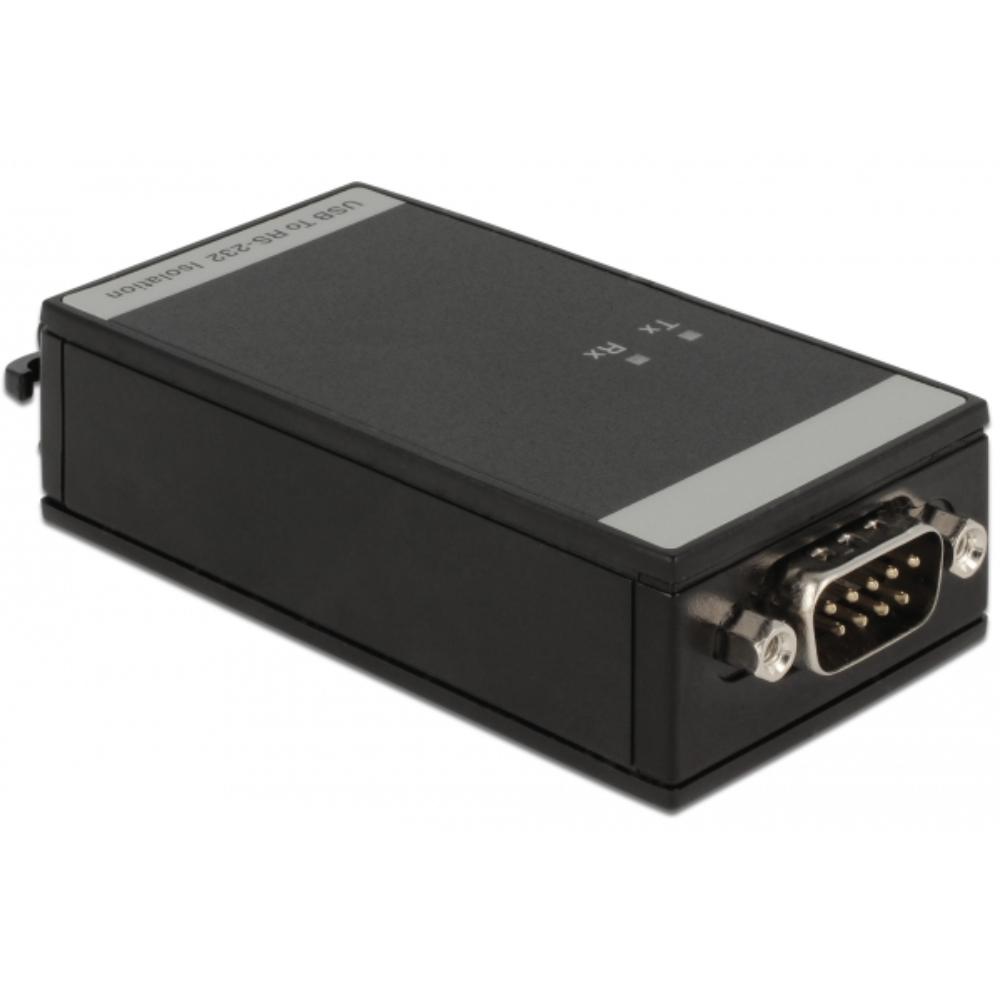

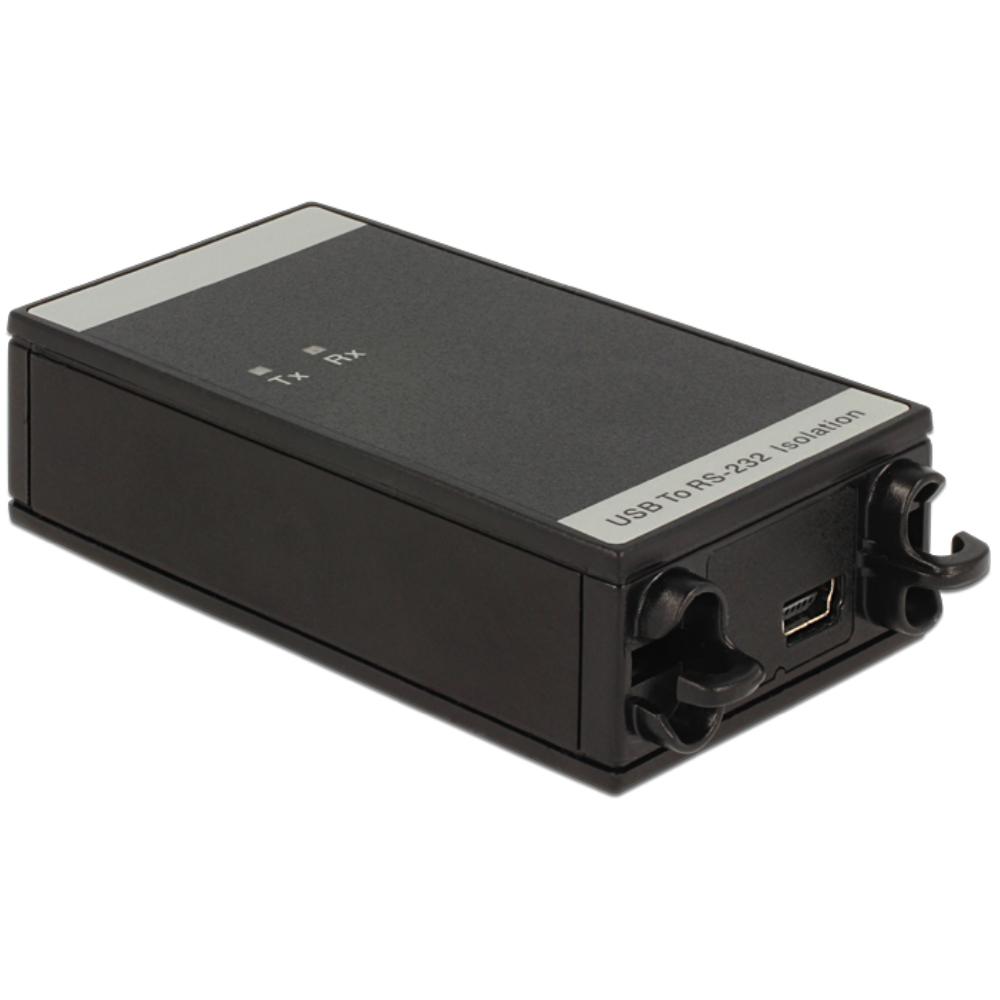

Deze USB naar RS232 seriële converter met galvanische isolatie wordt gebruikt om apparaten met een RS232 interface te verbinden met een computer via een USB poort. De converter beschikt over een Mini USB 2.0 Type-B female aansluiting aan de hostzijde en een 9-polige D-Sub male connector (DB9) voor de seriële interface.
De converter zet een USB dataverbinding om naar een seriële RS232 communicatie-interface. Hierdoor kunnen apparaten zoals meetinstrumenten, POS-systemen, printers, modems en industriële IoT-apparatuur worden aangesloten op computers die geen seriële poort hebben.
De converter is voorzien van galvanische isolatie om aangesloten apparatuur te beschermen tegen spanningsverschillen, aardlussen en elektrische storingen. Hierdoor kunnen communicatieproblemen worden voorkomen wanneer apparaten verschillende aardpotentiëlen hebben.
De galvanische isolatie wordt gerealiseerd via optische isolatoren met een isolatiespanning van 5 kV. LED-indicatoren tonen de activiteit van de TX en RX datalijnen. De converter wordt gevoed via de USB bus-voeding en ondersteunt montage op een 35 mm DIN-rail voor industriële installaties.

Specificaties
Type product: USB naar RS232 seriële converter met galvanische isolatie
Aansluiting host: Mini USB 2.0 Type-B female
Aansluiting apparaat: D-Sub 9 male (DB9)
Interface: RS232
Chipset: FTDI
Overdrachtsnelheid: tot 1 Mbps
Isolatiespanning: 5 kV optische galvanische isolatie
LED indicatoren: TX, RX status
ESD bescherming: ±15 kV op alle signaallijnen
Voeding: USB bus-powered
Stroomverbruik: 70 mA / 350 mW
Bedrijfstemperatuur: -30 °C tot 75 °C
Opslagtemperatuur: -40 °C tot 85 °C
Relatieve luchtvochtigheid: 5 – 95 % (niet condenserend)
Behuizing: kunststof
Afmetingen: 93 × 42 × 22 mm
Montage: geschikt voor 35 mm DIN-rail
Aantal: per stuk

Gebruikte termen
USB: een standaardinterface voor het aansluiten van randapparatuur op computers.
RS232: een seriële communicatiestandaard waarbij gegevens bit voor bit via afzonderlijke signaallijnen worden verzonden.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming voor data-interfaces.
DB9 connector: een 9-polige D-Sub connector die veel wordt gebruikt bij seriële communicatie.
Galvanische isolatie: een methode waarbij twee elektrische circuits volledig van elkaar worden gescheiden zodat er geen directe elektrische verbinding bestaat.
Optische isolatie: een isolatiemethode waarbij signalen via optische componenten worden overgedragen zonder elektrische verbinding.
Aardlus (ground loop): een ongewenste stroomlus tussen verschillende aardpunten die storingen kan veroorzaken.
ESD bescherming: bescherming tegen elektrostatische ontlading die elektronische circuits kan beschadigen.
Bus-powered: een apparaat dat zijn voeding ontvangt via de aangesloten interface, zoals USB.
Seriële communicatie: een methode waarbij digitale gegevens bit voor bit via één datakanaal worden verzonden.
DIN-rail montage: een standaard montagewijze voor industriële apparatuur op een metalen rail in schakelkasten.






Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen worden toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. Hierbij worden gegevens bit voor bit verzonden via één datalijn.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector.
DB15 kabel: een kabel met een 15-polige D-Sub connector.
DB25 kabel: een kabel met een 25-polige D-Sub connector.
DB37 kabel: een kabel met een 37-polige D-Sub connector.
Parallel printerkabel: een kabel waarbij meerdere bits tegelijk worden verzonden.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming.
DB9 (9-polig): een veelgebruikte connector voor seriële communicatie.
DB15 (15-polig): een connector met vijftien pinnen.
DB25 (25-polig): een connector die werd gebruikt voor seriële en parallelle interfaces.
DB37 (37-polig): een connector met 37 pinnen voor industriële toepassingen.

Interface protocollen
RS232: seriële communicatiestandaard voor verbinding tussen computers en randapparatuur.
RS422: differentiële seriële communicatiestandaard voor langere afstanden en hogere storingsbestendigheid.
RS485: seriële communicatiestandaard die communicatie tussen meerdere apparaten op één bus mogelijk maakt.
