USB B naar RS422

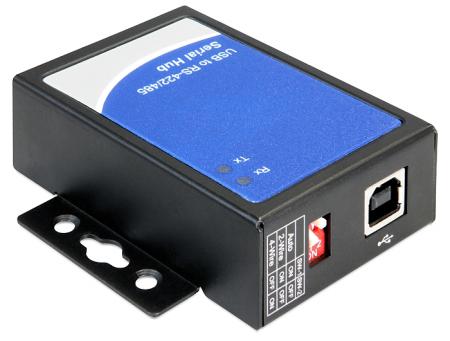

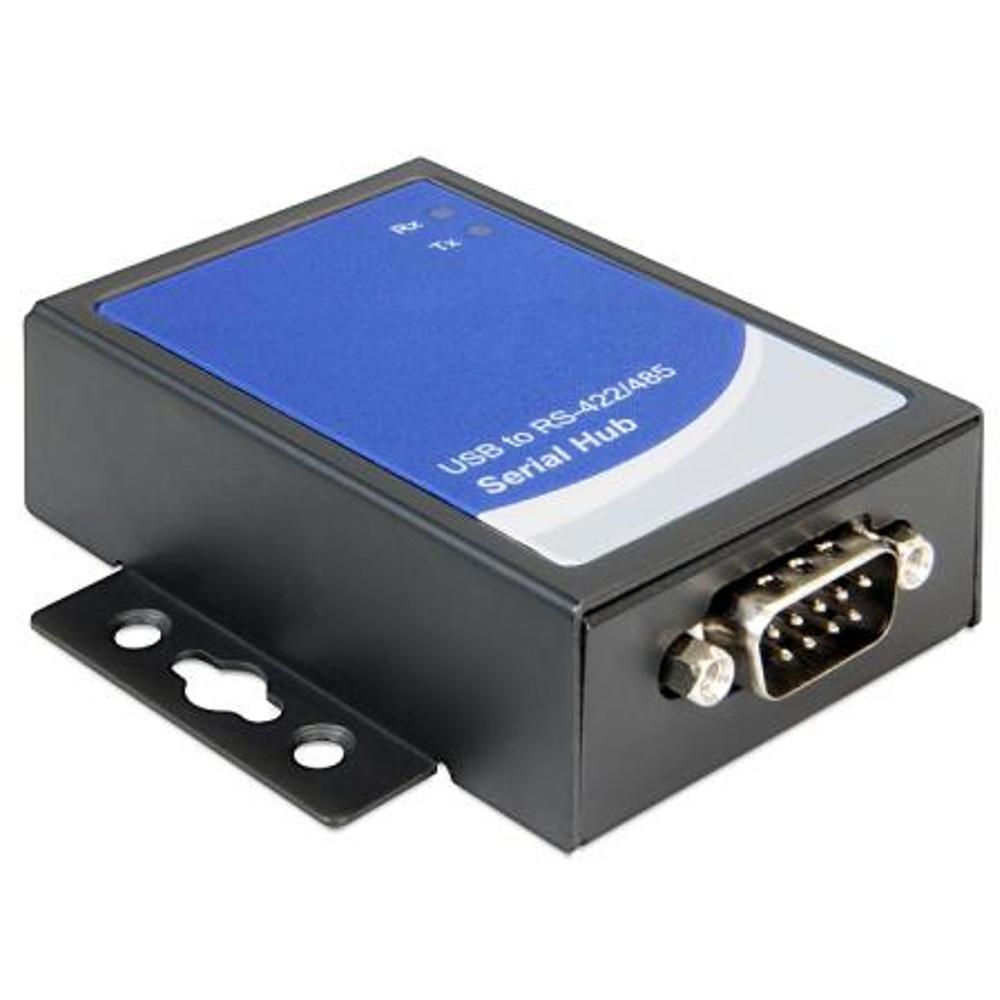

Deze USB naar RS422/RS485 seriële adapter wordt gebruikt om apparaten met een RS422 of RS485 interface te verbinden met een computer of laptop via een USB poort. De adapter beschikt over een USB 2.0 Type-B female aansluiting en een 9-polige D-Sub male connector (DB9) voor de seriële interface.
De adapter zet een USB dataverbinding om naar een industriële seriële communicatie-interface. Hierdoor kunnen industriële apparatuur, besturingssystemen, meetinstrumenten en automatiseringssystemen met RS422 of RS485 communicatie worden aangesloten op een computer.
De adapter maakt gebruik van een FT232HL interfacecontroller en een SP3078EE transceiver voor de seriële signaalomzetting. Hierdoor kan betrouwbare communicatie plaatsvinden tussen USB en RS422/RS485 apparatuur met overdrachtsnelheden tot 1 Mbps.
Via een DIP-schakelaar kan worden ingesteld of de adapter in RS422-modus of RS485-modus werkt. Daarnaast beschikt het apparaat over een interne jumper voor het inschakelen of uitschakelen van de terminatieweerstand. LED-indicatoren tonen de activiteit van de TXD en RXD signaallijnen.
De adapter is voorzien van ESD-bescherming op alle signaallijnen en kan direct op een wand worden gemonteerd dankzij de geïntegreerde bevestigingspunten in de behuizing.

Specificaties
Type product: USB naar RS422/RS485 seriële adapter
Aansluiting 1: USB 2.0 Type-B female
Aansluiting 2: D-Sub 9 male (DB9)
Ondersteunde interfaces: RS422, RS485
Chipset: FT232HL, SP3078EE
Overdrachtsnelheid: tot 1 Mbps
Schakelaar: DIP-switch voor RS422 / RS485 modus
Terminatie: interne jumper voor terminatieweerstand aan / uit
LED indicatoren: TXD, RXD activiteit
ESD bescherming: ±15 kV op alle signaallijnen
Stroomverbruik (actief): ≤ 61 mA / 305 mW
Stroomverbruik (stand-by): 16 mA / 80 mW
Montage: wandmontage mogelijk
Bedrijfstemperatuur: 0 °C tot 70 °C
Afmetingen: 80 × 72 × 23 mm
Aantal: per stuk

Gebruikte termen
USB: een standaardinterface voor het aansluiten van randapparatuur op computers.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming voor data-interfaces.
DB9 connector: een 9-polige D-Sub connector die veel wordt gebruikt bij seriële communicatie.
RS422: een seriële communicatiestandaard die gebruikmaakt van differentiële signaaloverdracht voor hogere storingsbestendigheid en langere kabellengtes.
RS485: een seriële communicatiestandaard die communicatie tussen meerdere apparaten op één bus mogelijk maakt.
Differentieel signaal: een methode waarbij twee signaallijnen worden gebruikt om storingen te verminderen en betrouwbaardere communicatie te realiseren.
Transceiver: een elektronische component die zowel signalen kan verzenden als ontvangen binnen een communicatiesysteem.
Terminatie: een afsluitweerstand aan het einde van een communicatielijn die reflecties en storingen voorkomt.
DIP-switch: een kleine mechanische schakelaar op elektronische apparatuur waarmee configuraties handmatig kunnen worden ingesteld.
ESD bescherming: bescherming tegen elektrostatische ontlading die elektronische circuits kan beschadigen.
Seriële communicatie: een methode waarbij digitale gegevens bit voor bit via één communicatiekanaal worden verzonden.






Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen worden toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. Hierbij worden gegevens bit voor bit verzonden via één datalijn.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector.
DB15 kabel: een kabel met een 15-polige D-Sub connector.
DB25 kabel: een kabel met een 25-polige D-Sub connector.
DB37 kabel: een kabel met een 37-polige D-Sub connector.
Parallel printerkabel: een kabel waarbij meerdere bits tegelijk worden verzonden.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming.
DB9 (9-polig): een veelgebruikte connector voor seriële communicatie.
DB15 (15-polig): een connector met vijftien pinnen.
DB25 (25-polig): een connector die werd gebruikt voor seriële en parallelle interfaces.
DB37 (37-polig): een connector met 37 pinnen voor industriële toepassingen.

Interface protocollen
RS232: seriële communicatiestandaard voor verbinding tussen computers en randapparatuur.
RS422: differentiële seriële communicatiestandaard voor langere afstanden en hogere storingsbestendigheid.
RS485: seriële communicatiestandaard die communicatie tussen meerdere apparaten op één bus mogelijk maakt.
