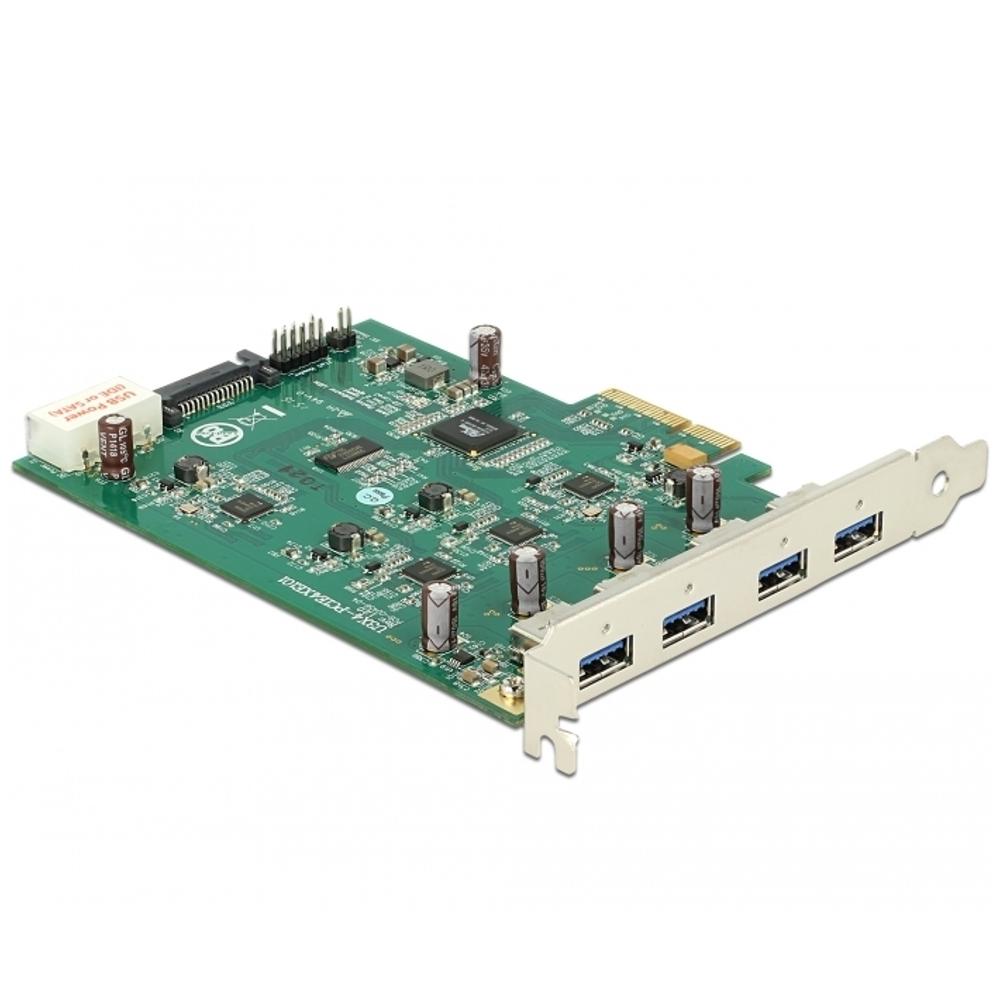

PCI Express Kaart – 4x USB 3.2 gen1

Dit uitbreidingskaart is bedoeld voor het uitbreiden van een desktop-pc met extra USB-aansluitingen via een PCI Express-slot.

De kaart wordt geplaatst in een vrij PCI Express x4-slot en voegt vier externe USB Type-A aansluitingen toe. Deze ondersteunen USB 3.2 Gen 1 (voorheen USB 3.0) met een gegevensoverdrachtsnelheid tot 5 Gbps per PCIe-lane. De kaart is uitgevoerd met vier afzonderlijke USB hostcontrollers, waarbij elke controller één PCIe-lane gebruikt, waardoor de USB-poorten onafhankelijk van elkaar kunnen werken.

Voor een stabiele werking kan de kaart aanvullend worden gevoed via een interne Molex 4-pins of SATA 15-pins voedingsaansluiting. De USB-poorten zijn voorzien van schroefgaten (M2 × 0,4) voor vaste montage van aangesloten kabels of apparaten.

Specificaties
• Interface: PCI Express x4 (Rev. 2.0)
• Externe aansluitingen: 4 × USB Type-A female (USB 3.2 Gen 1)
• Interne voeding: Molex 4-pins voedingsconnector, SATA 15-pins voedingsconnector
• Chipset: Renesas uPD720202
• PCI Express gegevensoverdracht: 5 Gbps per lane
• USB hostcontrollers: 4 (quad channel)
• Ondersteuning: Quality of Service (QoS), PCI Express 2.0
• Bevestiging USB-poorten: Schroefgaten M2 × 0,4

Systeemvereisten
• Besturingssysteem: Windows XP / Vista / 7 / 10 / 11 (32/64-bit afhankelijk van versie)
• Hardware: Pc met vrij PCI Express x4 / x8 / x16 slot

Inhoud verpakking
• PCI Express-kaart USB 3.2 Gen 1

Toelichting gebruikte termen
USB 3.2 Gen 1 is de USB-standaard met een maximale gegevensoverdrachtsnelheid van 5 Gbps en stond eerder bekend als USB 3.0. Bij deze kaart beschikt elke USB-poort over een eigen hostcontroller met een afzonderlijke PCIe-lane.
