PCI Express Kaart – M.2 naar PCIe x4, V4.0

Deze PCI Express-kaart is bedoeld voor het uitbreiden van een pc met een interne NVMe M.2-opslotaansluiting
Deze PCI Express-uitbreidingskaart voegt één interne M.2 Key M-sleuf toe voor NVMe-opslagmodules. De kaart ondersteunt meerdere M.2-formaatspecificaties en is voorzien van een geïntegreerde koeloplossing en LED-verlichting voor montage in desktopcomputers.

Toepassing
De PCI Express-kaart is bedoeld voor desktopcomputers met een vrij PCI Express-slot die NVMe M.2-opslag willen toevoegen of verplaatsen. De kaart ondersteunt verschillende lengtes M.2-modules en is geschikt voor gebruik als opstartschijf, mits het systeem dit ondersteunt.

Constructie en eigenschappen

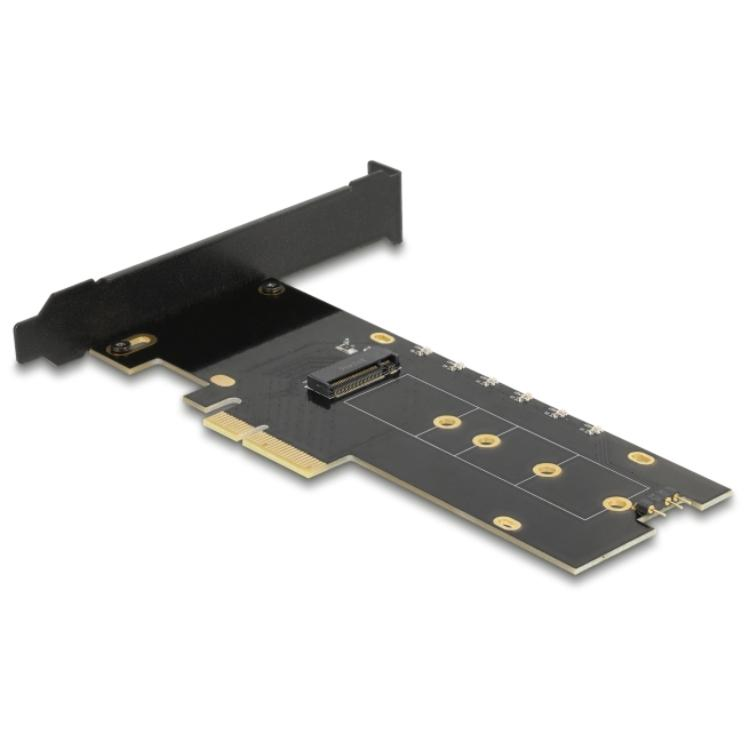

De kaart is uitgevoerd met een interne M.2 Key M-sleuf en communiceert via een PCI Express x4 interface. Een meegeleverde heatsink zorgt voor warmteafvoer van de M.2-module. De kaart beschikt over geïntegreerde LED-verlichting die via een 3-pins aansluiting met het moederbord kan worden verbonden. De constructie ondersteunt enkel- en dubbelzijdig opgebouwde M.2-modules binnen de opgegeven hoogte.

Specificaties
• Producttype: PCI Express uitbreidingskaart (M.2 NVMe)
• Interne aansluiting: 1 x M.2 Key M slot (67-pin)
• Ondersteunde M.2-formaten: 2280, 2260, 2242, 2230
• Ondersteunde sleutels: Key M, Key B+M (PCIe-gebaseerd)
• Interface: PCI Express x4 v4.0
• NVMe-ondersteuning: ja
• Opstartbaar: ja (systeemafhankelijk)
• Maximale modulehoogte: ca. 1,5 mm (dubbelzijdige modules ondersteund)
• Koeling: heatsink
• LED-verlichting: 6 LEDs
• LED-aansluiting: 3-pins (5 V)
• Besturingssystemen: Windows 8.1, 10 (32/64-bit), Linux kernel 4.6.4 of hoger

Inhoud verpakking

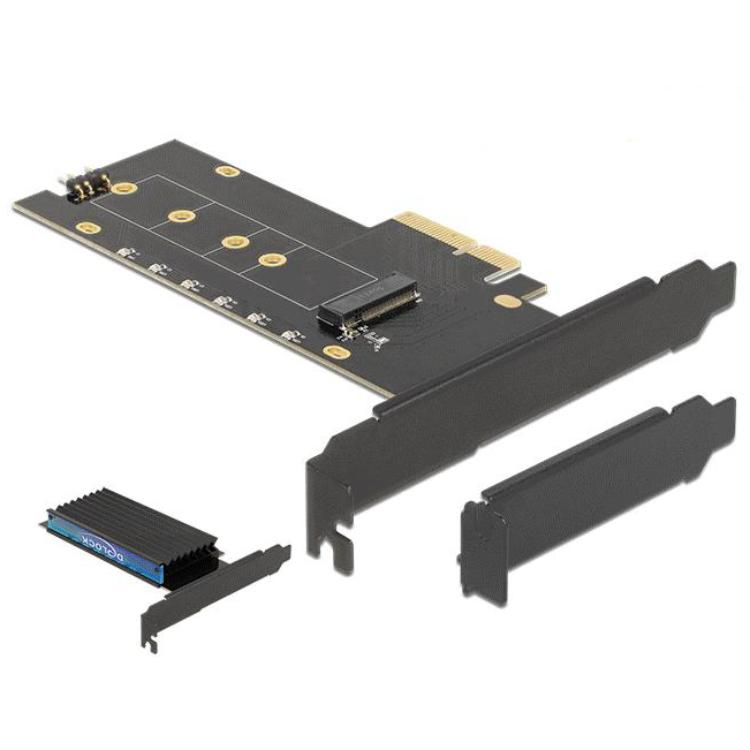

• PCI Express M.2-uitbreidingskaart
• Low-profile slotblende
• Heatsink
• Transparant kunststof paneel
• 4 x thermisch geleidend pad
• LED-aansluitkabel (ca. 45 cm)
• Montagemateriaal
• Schroevendraaier
• Handleiding

Toelichting gebruikte termen
• PCI Express: interne uitbreidingsinterface voor desktopcomputers.
• M.2 NVMe: opslaginterface voor snelle PCIe-gebaseerde solid-state drives.
• Key M: fysieke M.2-sleutel voor PCIe-opslagmodules.
• Heatsink: koellichaam voor warmteafvoer van elektronische componenten.
• NVMe: protocol voor snelle toegang tot niet-vluchtige opslag via PCIe.
