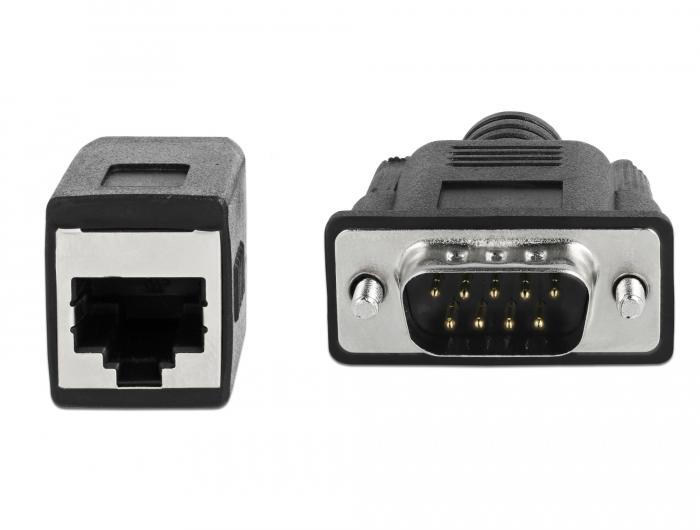

DB9 naar RJ45 adapter

Deze seriële adapter van Delock wordt gebruikt voor het omzetten van een DB9 seriële aansluiting naar een RJ45 aansluiting, zodat seriële communicatie via een netwerkkabel kan worden gerealiseerd. De adapter maakt het mogelijk om apparaten zoals printers, industriële systemen, POS-systemen en gateways te verbinden via bestaande bekabelingsinfrastructuur. De adapter ondersteunt RS-232, RS-422 en RS-485 signalen en maakt gebruik van de TIA/EIA-561 pinout voor overdracht via RJ45. Door gebruik te maken van Cat.5e bekabeling kunnen grotere afstanden worden overbrugd en hogere transmissiekwaliteit worden bereikt in vergelijking met standaard seriële kabels.

Specificaties
Type product: seriële adapter DB9 naar RJ45
Merk: Delock
Aansluiting 1: DB9 male (met schroeven)
Aansluiting 2: RJ45 female
Interface: RS-232 / RS-422 / RS-485
Standaard: TIA/EIA-561
Datasnelheid: tot 921.6 Kbps (tot 20 meter), 115.2 Kbps (tot 300 meter)
Kabeltype: Cat.5e of hoger
Kabellengte: ca. 0.20 meter
Signalen DB9: RI, DCD, DTR, RXD, TXD, CTS, RTS, GND
Signalen RJ45: RI, DCD, DTR, RXD, TXD, CTS, RTS, GND
Aantal: per stuk
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
Seriële communicatie: verbinden van apparatuur via RS-232/422/485.
Industriële systemen: inzet bij automatisering en besturingssystemen.
POS en gateways: koppelen van randapparatuur via seriële interfaces.
Kabelinfrastructuur: gebruik van bestaande netwerkkabels voor seriële data.

Toelichting op technische termen
DB9: 9-polige seriële connector voor RS-interfaces.
RJ45: 8-polige connector gebruikt voor twisted pair bekabeling.
RS-232: seriële communicatie-interface voor korte afstanden en lagere snelheden.
RS-422: seriële interface met differentiële signalering voor hogere snelheden en langere afstanden.
RS-485: seriële interface geschikt voor meerdere apparaten op één bus (multi-drop).
TIA/EIA-561: standaard voor toewijzing van seriële signalen op RJ45 connectoren.
RXD / TXD: ontvangen en verzenden van data.
CTS / RTS: flow control signalen voor datacommunicatie.
DTR / DCD / RI: status- en besturingssignalen binnen seriële communicatie.
GND: referentiepunt voor elektrische signalen.
Cat.5e: twisted pair kabel geschikt voor betrouwbare signaaloverdracht.
Differentiële signalering: methode waarbij signalen via twee geleiders worden verzonden voor minder storingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en EMC.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Gebruik: geschikt voor seriële communicatie via Cat.5e bekabeling.
Afstand: maximale lengte afhankelijk van snelheid en kabelkwaliteit.
Compatibiliteit: correcte pinout vereist volgens TIA/EIA-561.
Installatie: geschikt voor industriële en professionele toepassingen.
