Mini Displayport naar Displayport keystone

Deze keystone Mini DisplayPort naar DisplayPort koppelmodule van Delock wordt gebruikt voor het verlengen van digitale video- en audiosignalen binnen modulaire installaties. De module is voorzien van een Mini DisplayPort female naar DisplayPort female aansluiting en maakt het mogelijk om bestaande verbindingen te verlengen zonder signaalomzetting. Dankzij de 45° gehoekte aansluiting is installatie mogelijk in beperkte ruimtes en moeilijk bereikbare posities. De geïntegreerde paneelbevestiging maakt vaste montage in panelen, behuizingen en schakelkasten mogelijk.

Geschikt voor gebruik met:
keystone behuizingen
Keystone behuizingen
keystone patchpanelen
Keystone patchpanelen

Specificaties
Type product: keystone Mini DisplayPort naar DisplayPort koppelmodule
Merk: Delock

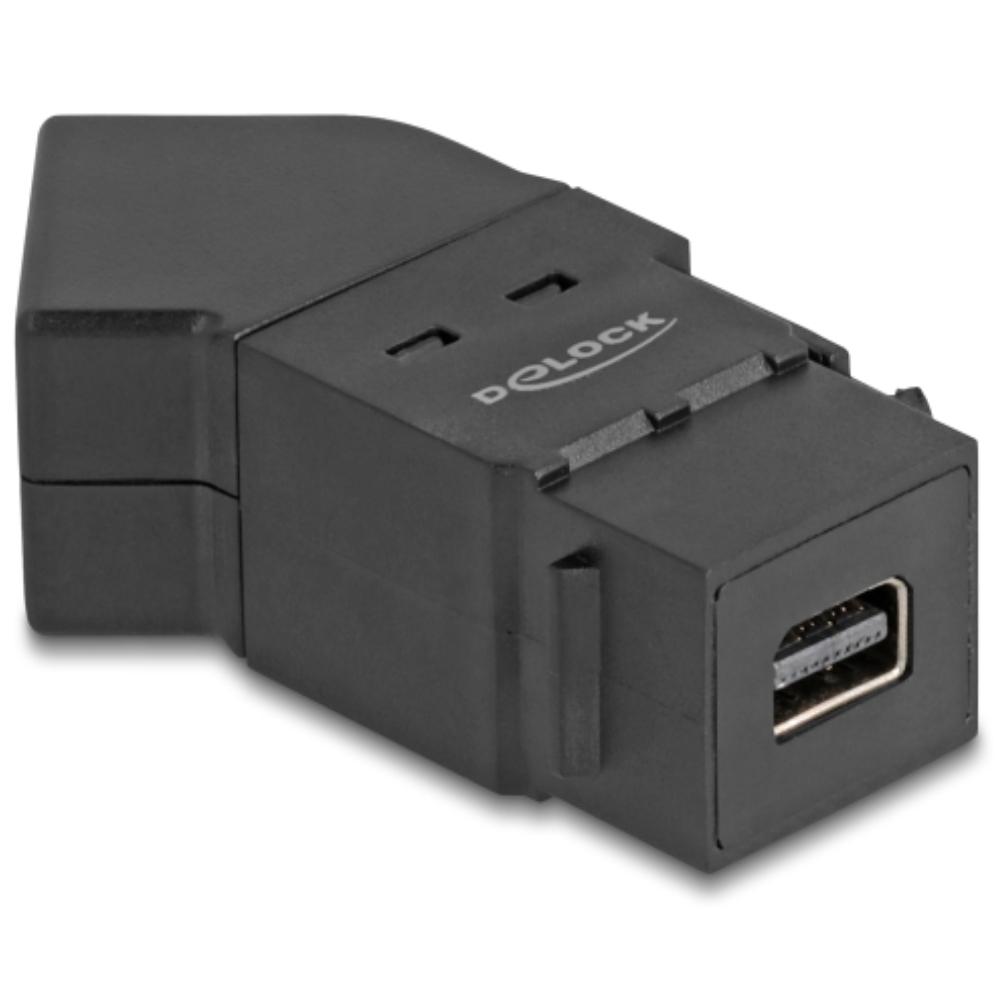

Aansluiting 1: Mini DisplayPort female (paneelmontage)

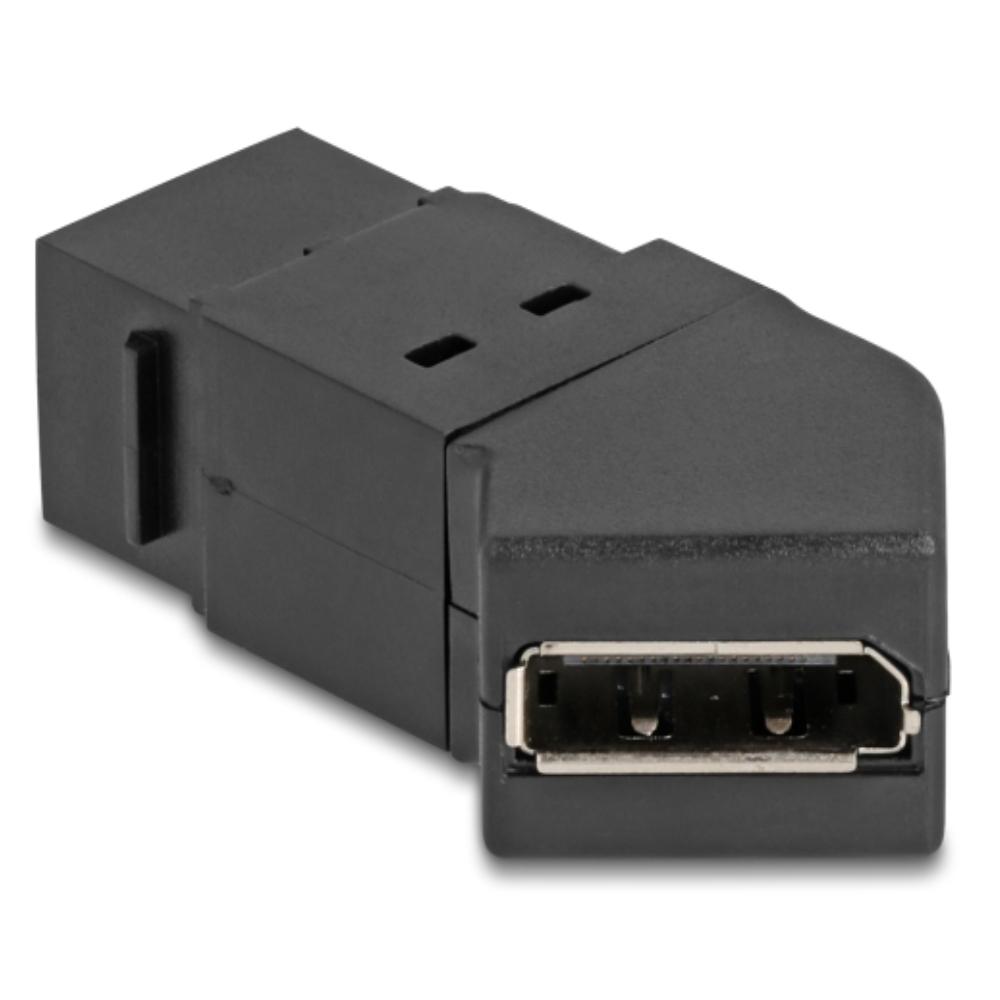

Aansluiting 2: DisplayPort female (45° gehoekt)
Signaaltype: digitaal video en audio
Resolutie: tot 7680 x 4320 @ 30 Hz
Ondersteuning: 8K Ultra HD
Contactmateriaal: verguld
Montage: paneelmontage met schroefbevestiging
Montagegat: ca. 2.2 mm
Hartafstand schroefgaten: ca. 30 mm
Schroefdraad: #4-40 UNC
Materiaal: PC + ABS
Afmetingen houder: ca. 40 x 18 mm
Afmetingen: ca. 49 x 40 x 25 mm
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
Video: verlengen van DisplayPort videosignalen naar een vaste aansluitpositie.
Audio: overdracht van digitale audiosignalen via dezelfde verbinding.
Installaties: montage in panelen, behuizingen en schakelkasten.
AV-systemen: koppelen van beeldschermen, industriële systemen en multimedia-apparatuur.
Kabelbeheer: geschikt voor krappe ruimtes door de gehoekte aansluiting.

Toelichting op technische termen
Mini DisplayPort: compacte digitale aansluiting voor overdracht van video- en audiosignalen.
DisplayPort: digitale interface voor hoge resoluties en hoge bandbreedte, gebruikt voor monitoren en professionele AV-toepassingen.
8K: resolutie van 7680 x 4320 pixels, geschikt voor zeer gedetailleerde beeldweergave.
30 Hz: verversingssnelheid van 30 beeldverversingen per seconde.
Ultra HD: aanduiding voor beeldresoluties hoger dan Full HD, waaronder 4K en 8K.
45° gehoekt: connector staat onder een hoek, waardoor minder montageruimte nodig is.
Paneelmontage: vaste bevestiging in een paneel of behuizing met schroeven.
Vergulde contacten: contactoppervlak met goudlaag voor goede geleiding en lagere kans op corrosie.
PC + ABS: kunststof combinatie van polycarbonaat en ABS voor een stevige en slagvaste behuizing.
#4-40 UNC: Amerikaanse fijne schroefdraadmaat die vaak wordt gebruikt voor connector- en paneelbevestiging.
Hartafstand: afstand gemeten van het midden van het ene schroefgat tot het midden van het andere schroefgat.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid, gezondheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen zoals lood, kwik en cadmium in elektronische producten.
REACH: Europese regelgeving voor veilige omgang met chemische stoffen in materialen en producten.
WEEE: richtlijn voor inzameling, verwerking en recycling van elektrische en elektronische apparatuur.

Belangrijke aandachtspunten
Compatibiliteit: afhankelijk van de gebruikte bronapparatuur, kabel en aangesloten monitor of display.
Toepassing: bedoeld voor digitale video- en audiosignalen via Mini DisplayPort en DisplayPort.
Montage: geschikt voor vaste installatie via paneelbevestiging.
Verbinding: directe koppeling zonder signaalconversie.
