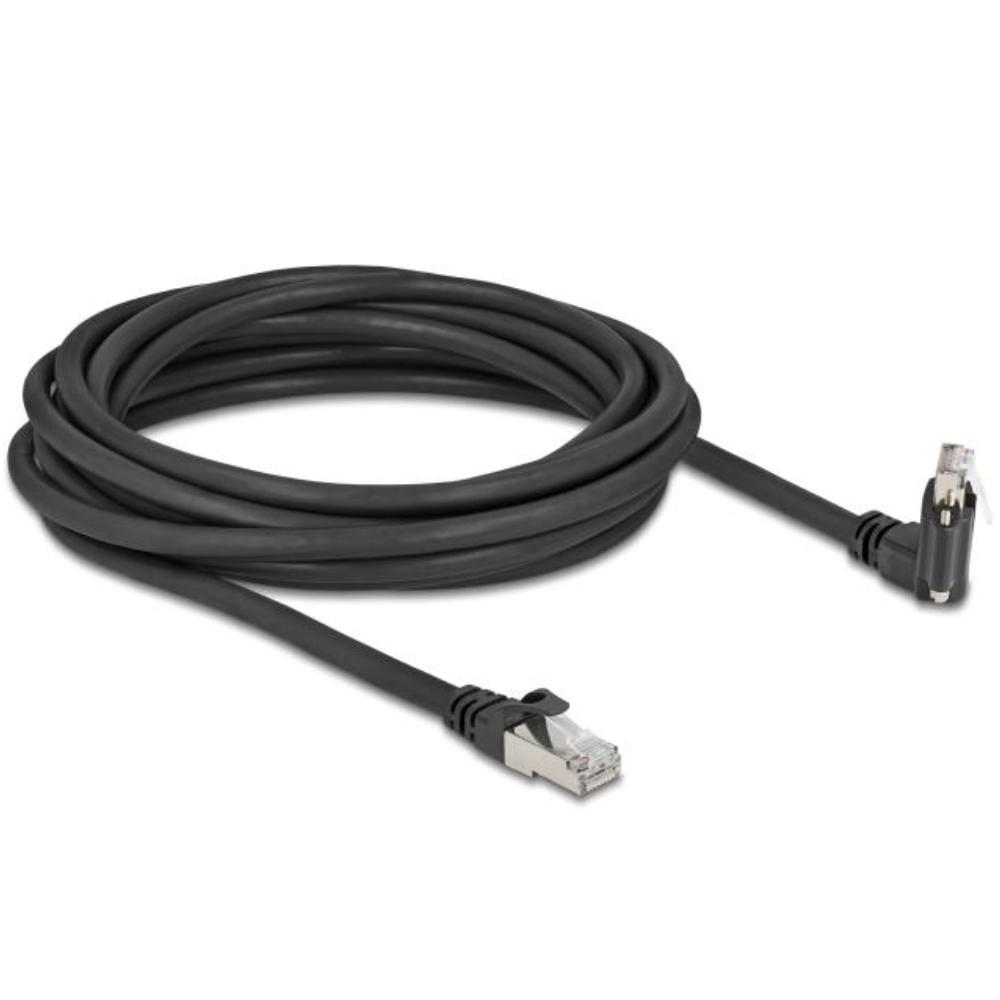

S/FTP Cat 6 schroefaansluiting

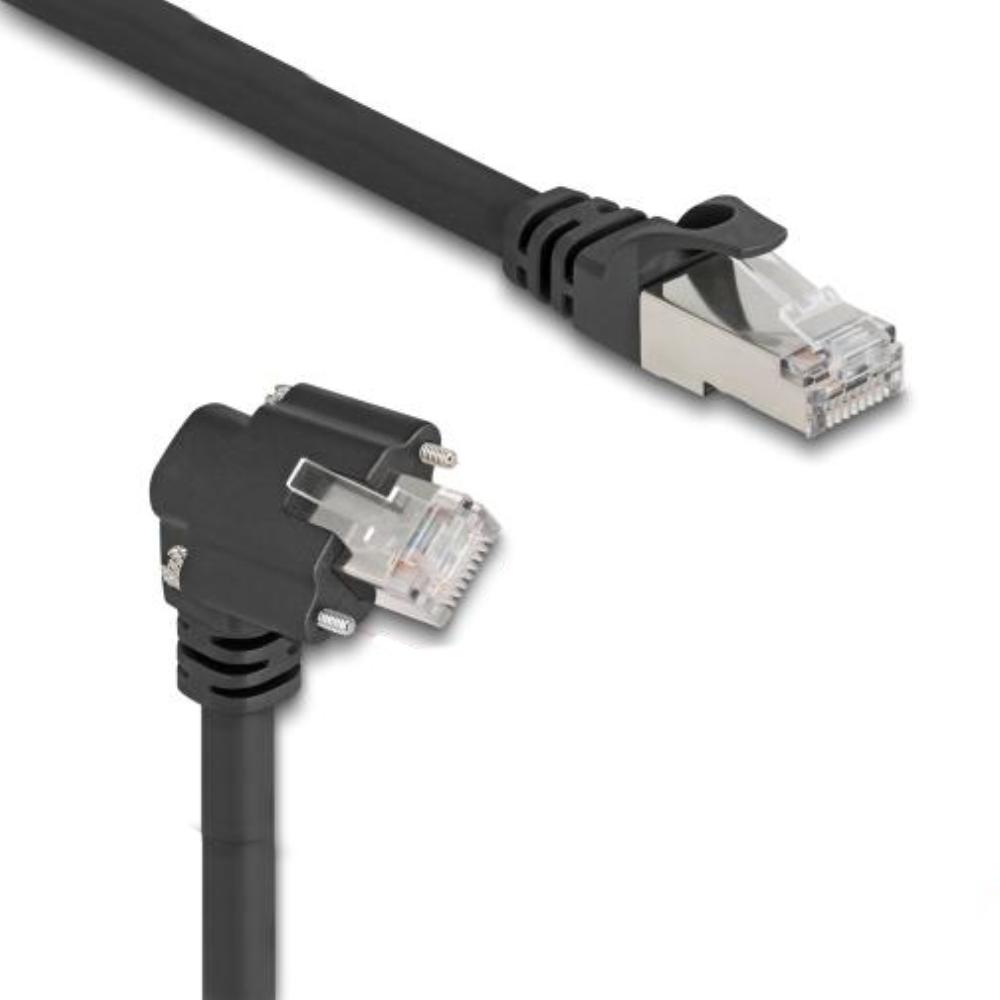

Deze Cat 6 S/FTP GigE kabel met flexibele schroefvergrendeling is bedoeld voor het verbinden van netwerkcomponenten zoals industriële camera’s, netwerkkaarten, switches, controllers en patchpanelen. De RJ45-stekker met schroefbevestiging is draaibaar en kantelbaar, waardoor montage mogelijk is in situaties met beperkte ruimte of vaste inbouwposities.

De kabel is uitgevoerd met volledige afscherming per aderpaar en een extra afschermingsvlecht (S/FTP), waardoor elektromagnetische storingen worden beperkt. De flexibele, draaibare schroefconnector maakt uitlijning mogelijk zonder mechanische spanning op de kabel of aansluiting en voorkomt onbedoeld loskomen van de verbinding bij vaste montage.

Specificaties & kenmerken
• Kabelcategorie: Cat 6
• Beschermingsklasse: S/FTP
• Confectie: voorbekabeld
• Aansluiting 1: RJ45 male (8P8C)
• Aansluiting 2: RJ45 male (8P8C) met schroefbevestiging
• Connectoruitvoering: flexibel en draaibaar

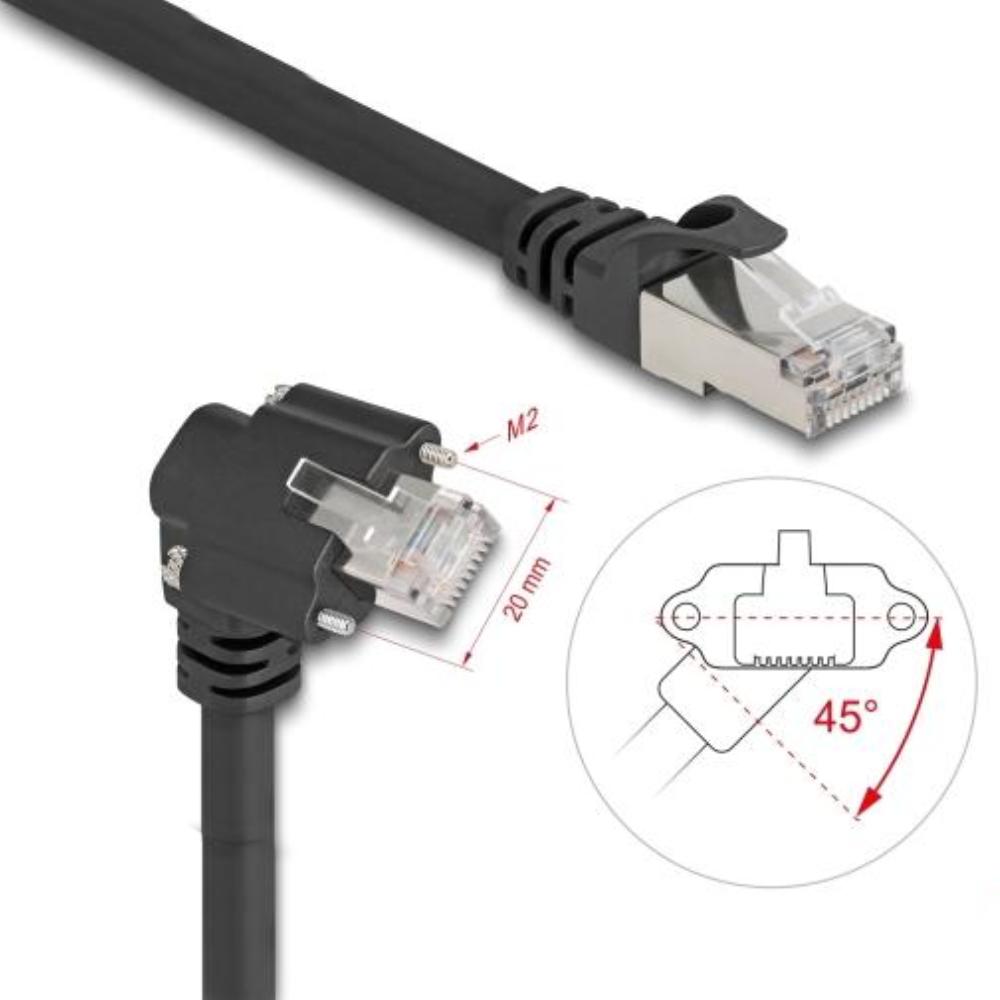

• Draaihoek: 45° gedraaid en 90° gekanteld
• Schroeftype: M2
• Lochafstand: circa 20 mm
• Pinbezetting: 1:1 verbonden
• Aders: koper (CU)
• Aderdikte: AWG 26
• Kabeldiameter: circa 6,2 mm
• Geschikt voor: Gigabit Ethernet
• Norm: Cat 6 specificatie

Toepassingen
• Industriële GigE camera-installaties
• Machine vision en beeldverwerking
• Industriële Ethernet-netwerken
• Automatiserings- en besturingssystemen
• Installaties met beperkte inbouwruimte
• Vaste montage in technische behuizingen

Waarom deze kabel vaak als camerakabel wordt aangeduid
Deze kabel wordt vaak aangeduid als GigE camerakabel omdat hij veel wordt toegepast in industriële Gigabit Ethernet beeldverwerking. In deze toepassingen is een mechanisch vergrendelde en flexibel uitlijnbare netwerkverbinding vereist om montageproblemen en signaalverlies te voorkomen.

De S/FTP-afscherming beperkt elektromagnetische storingen die kunnen optreden door motoren, voedingen en industriële apparatuur. De draaibare en kantelbare schroefconnector maakt plaatsing mogelijk zonder knikbelasting op de kabel, wat relevant is voor stabiele datatransmissie in zowel camera- als andere industriële Ethernet-toepassingen.

Hoewel de kabel veel wordt gebruikt bij camera’s, is hij niet exclusief voor cameragebruik. Door de Cat 6 specificatie, 1:1 pinbezetting, S/FTP-afscherming en flexibele schroefvergrendeling is deze kabel ook geschikt voor andere netwerkverbindingen waarbij een vaste, storingsarme en betrouwbaar uitlijnbare Ethernet-verbinding vereist is.

Uitleg netwerkkabelcategorieën
Cat 5e: Tot 100 MHz bandbreedte, geschikt voor 1 Gbit/s Ethernet tot maximaal 100 meter.
Cat 6: Tot 250 MHz bandbreedte, ondersteunt 1 Gbit/s tot 100 meter en 10 Gbit/s tot circa 55 meter.
Cat 6a: Tot 500 MHz bandbreedte, ondersteunt 10 Gbit/s tot 100 meter.
Cat 7: Tot 600 MHz bandbreedte, altijd volledig afgeschermd (S/FTP). Gericht op industriële installaties.
Cat 8: Tot 2000 MHz bandbreedte, geschikt voor 25G en 40G Ethernet tot maximaal 30 meter.
