SF/UTP Cat 6a verlengkabel

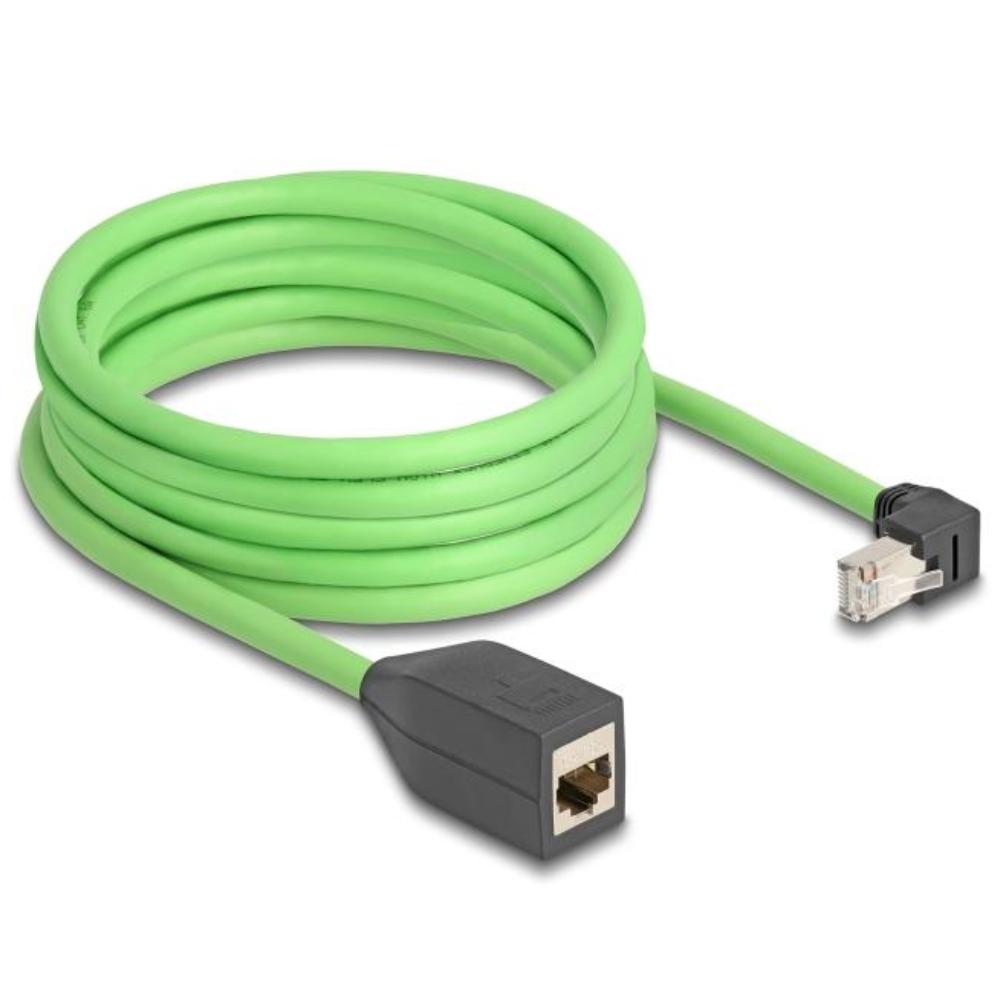

Deze Cat 6a SF/UTP industriële verlengkabel is bedoeld voor het verlengen van Ethernet-netwerkverbindingen tussen netwerkcomponenten zoals netwerkkaarten, switches, patchpanelen en industriële Ethernet-apparatuur. De uitvoering met een haakse RJ45-connector is geschikt voor installaties met beperkte inbouwruimte of vaste montageposities.

De kabel is ontworpen voor dynamische industriële toepassingen waarbij beweging, trillingen en mechanische belasting voorkomen. Door de kabelrupsgeschikte constructie is de kabel geschikt voor gebruik in kabelrupsen en andere bewegende installaties met een zeer hoog aantal buigcycli.

Specificaties & kenmerken
• Kabelcategorie: Cat 6a
• Beschermingsklasse: SF/UTP
• Uitvoering: industriële verlengkabel
• Confectie: voorbekabeld
• Aansluiting 1: RJ45 (8P8C)
• Aansluiting 2: RJ45 (8P8C)
• Pinbezetting: 1:1 verbonden
• Aders: koper (CU), AWG 26/7
• Kabeldiameter: circa 6,8 mm
• Kabelmantel: PUR (TPU)
• Geschikt voor: Ethernet en Gigabit Ethernet
• Maximaal aantal buigcycli: tot 10.000.000
• Minimale buigradius (vaste installatie): circa 54,4 mm
• Minimale buigradius (dynamische installatie): circa 102,0 mm
• Bedrijfstemperatuur: −40 °C tot 80 °C
• Bestand tegen: olie en UV-straling
• Brandklasse: UL 94
• Norm: Cat 6a specificatie

Toepassingen
• Industriële Ethernet-verlengingen
• Installaties in kabelrupsen
• Automatiserings- en besturingssystemen
• Machine- en productielijnen
• Technische en industriële omgevingen

Uitleg netwerkkabelcategorieën
Cat 5e: Tot 100 MHz bandbreedte, geschikt voor 1 Gbit/s Ethernet.
Cat 6: Tot 250 MHz bandbreedte, ondersteunt 1 Gbit/s en beperkt 10 Gbit/s.
Cat 6a: Tot 500 MHz bandbreedte, ondersteunt 10 Gbit/s Ethernet.
Cat 7: Tot 600 MHz bandbreedte, volledig afgeschermd (S/FTP).
Cat 8: Tot 2000 MHz bandbreedte, geschikt voor 25G en 40G Ethernet.

Wat is SF/UTP
SF/UTP betekent dat de kabel is voorzien van een combinatie van folie-afscherming en een gevlochten afscherming rondom de aderparen, zonder afzonderlijke afscherming per aderpaar. Deze constructie biedt effectieve bescherming tegen elektromagnetische storingen in industriële omgevingen.

Wat is PUR (TPU)
PUR (TPU) staat voor polyurethaan. Dit kabelmantelmateriaal is slijtvast, flexibel en mechanisch sterk. PUR-mantels zijn bestand tegen olie, UV-straling en herhaald buigen en worden toegepast in dynamische industriële installaties zoals kabelrupsen.

Wat is UL 94
UL 94 is een norm die het brandgedrag van kunststofmaterialen classificeert. Deze classificatie geeft aan hoe snel een materiaal dooft en of er brandende druppels ontstaan, wat relevant is voor industriële en technische installaties.
