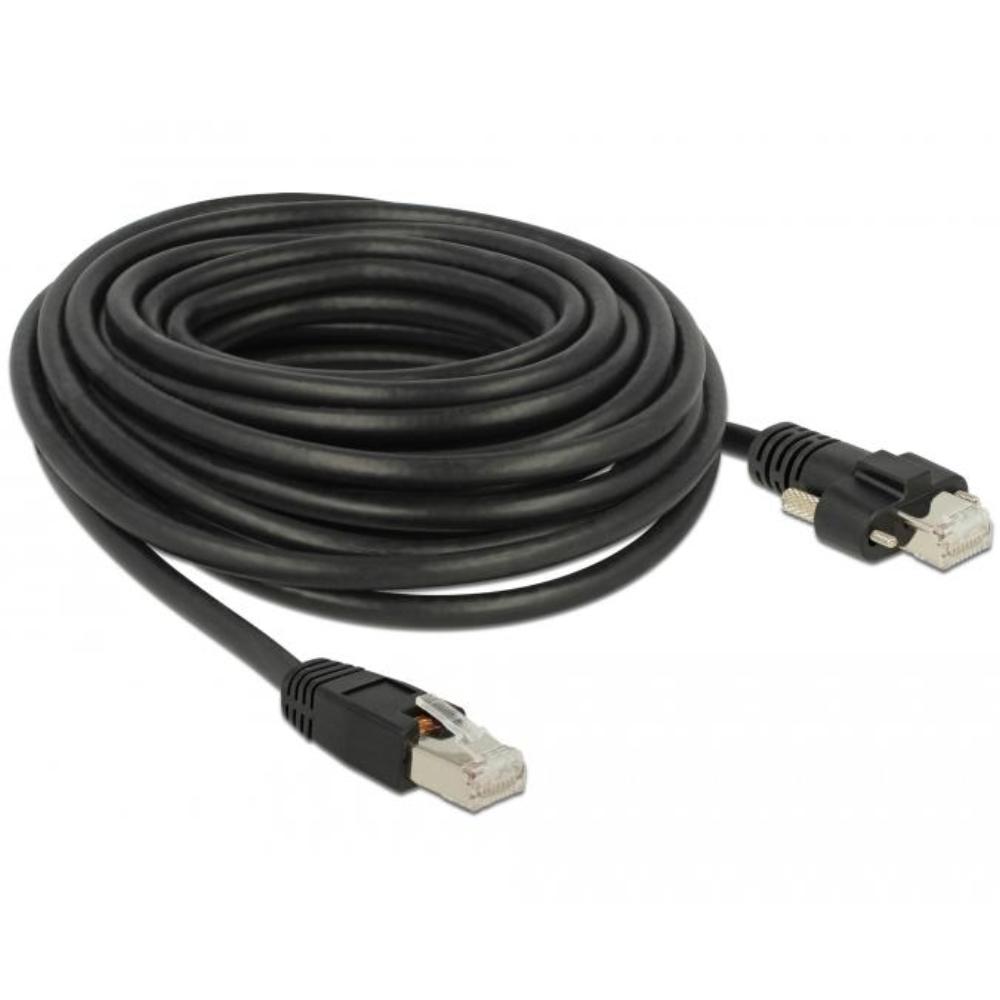

S/FTP Cat 6 schroefaansluiting

Deze Cat 6 S/FTP GigE kabel met schroefvergrendeling is bedoeld voor het verbinden van netwerkcomponenten zoals industriële camera’s, netwerkkaarten, switches, controllers en patchpanelen. De RJ45-stekker met schroefbevestiging zorgt voor een mechanisch vergrendelde verbinding die bestand is tegen trillingen en beweging.

De kabel is uitgevoerd met volledige afscherming per aderpaar en een extra afschermingsvlecht (S/FTP), waardoor elektromagnetische storingen worden beperkt. De mechanische vergrendeling met M2-schroeven voorkomt onbedoeld loskomen van de verbinding en is bedoeld voor vaste montage in technische installaties.

Specificaties & kenmerken
• Kabelcategorie: Cat 6
• Beschermingsklasse: S/FTP
• Confectie: voorbekabeld
• Aansluiting 1: RJ45 male (8P8C)
• Aansluiting 2: RJ45 male (8P8C) met schroefbevestiging
• Schroeftype: M2
• Lochafstand: circa 20 mm
• Pinbezetting: 1:1 verbonden
• Aders: koper (CU)
• Aderdikte: AWG 26
• Kabeldiameter: circa 6,2 mm
• Geschikt voor: Gigabit Ethernet
• Norm: Cat 6 specificatie

Toepassingen
• Industriële GigE camera-installaties
• Machine vision en beeldverwerking
• Industriële Ethernet-netwerken
• Automatiserings- en besturingssystemen
• Trillingsgevoelige omgevingen
• Vaste montage in technische behuizingen

Waarom deze kabel vaak als camerakabel wordt aangeduid
Deze kabel wordt vaak aangeduid als GigE camerakabel omdat hij veel wordt toegepast in industriële Gigabit Ethernet beeldverwerking. In deze toepassingen is een mechanisch vergrendelde netwerkverbinding vereist om signaalverlies door beweging of trillingen te voorkomen.

De S/FTP-afscherming beperkt elektromagnetische storingen die kunnen optreden door motoren, voedingen en industriële apparatuur. Dit is relevant voor stabiele datatransmissie bij beeldverwerking, maar is eveneens van belang voor andere industriële Ethernet-toepassingen.

Hoewel de kabel veel wordt gebruikt bij camera’s, is hij niet exclusief voor cameragebruik. Door de Cat 6 specificatie, 1:1 pinbezetting en mechanische vergrendeling is deze kabel ook geschikt voor andere netwerkverbindingen waarbij een vaste, storingsarme en betrouwbare Ethernet-verbinding vereist is.

Uitleg netwerkkabelcategorieën
Cat 5e: Tot 100 MHz bandbreedte, geschikt voor 1 Gbit/s Ethernet tot maximaal 100 meter.
Cat 6: Tot 250 MHz bandbreedte, ondersteunt 1 Gbit/s tot 100 meter en 10 Gbit/s tot circa 55 meter.
Cat 6a: Tot 500 MHz bandbreedte, ondersteunt 10 Gbit/s tot 100 meter.
Cat 7: Tot 600 MHz bandbreedte, altijd volledig afgeschermd (S/FTP). Gericht op industriële installaties.
Cat 8: Tot 2000 MHz bandbreedte, geschikt voor 25G en 40G Ethernet tot maximaal 30 meter.
