LTE antenne

Deze LTE antenne van Delock is bedoeld voor het ontvangen en uitzenden van radiosignalen binnen mobiele en draadloze communicatietoepassingen. De antenne wordt gebruikt voor buitentoepassingen waarbij ondersteuning van meerdere mobiele en IoT-frequentiebanden vereist is.

De uitvoering met een SMA male connector in 90 graden uitvoering, een omnidirectioneel stralingspatroon en een versterking van 2,5 dBi is geschikt voor gebruik binnen LTE, GSM, UMTS, Bluetooth, WLAN 2,4 GHz, ZigBee, Z-Wave, NB-IoT, ISM en LoRa-systemen. Hierdoor kan de antenne worden toegepast bij routers, modems, gateways en industriële communicatieapparatuur.

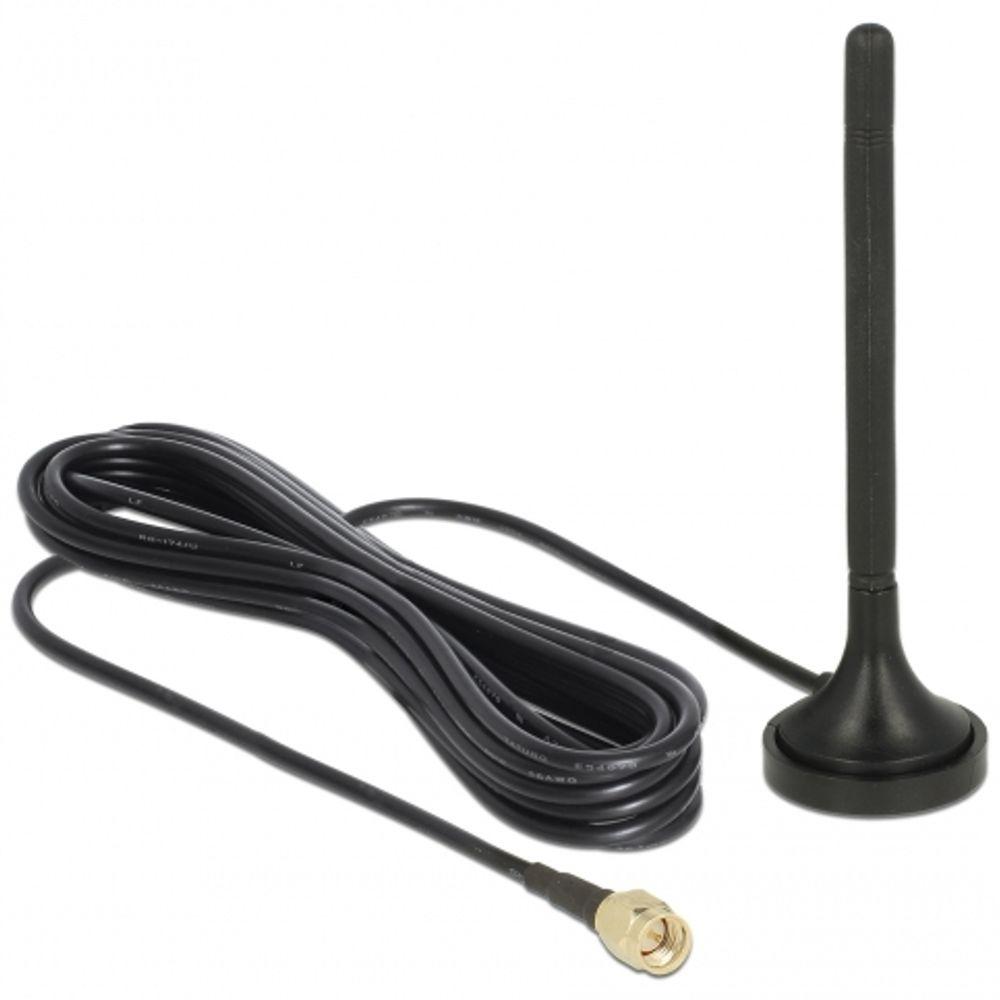

De antenne is voorzien van een magnetische voet en een RG-174 coaxkabel, wat flexibele plaatsing op metalen oppervlakken mogelijk maakt.

Toepassingen
• LTE-, GSM- en UMTS-netwerken
• IoT- en M2M-toepassingen
• Draadloze communicatie buitenshuis
• Technische en industriële installaties

Specificaties & kenmerken
• Connector: SMA male 90 graden
• Stralingspatroon: Omnidirectioneel
• Impedantie: 50 Ohm
• Frequentiebereik: 690 – 960 MHz en 1710 – 2700 MHz
• Versterking: 2,5 dBi
• VSWR: 2,0
• Polarisatie: Lineair
• Kabeltype: RG-174 coaxkabel
• Kabeldiameter: ca. 2,9 millimeter
• Kabeldemping: 1,5 dB @ 1,5 GHz per meter
• Minimale buigradius: 10,5 millimeter
• Kabellengte inclusief connectoren: ca. 2,5 meter
• Kleur: Zwart
• Bedrijfstemperatuur: -40 °C tot 85 °C
• Antennelengte inclusief magnetische voet: ca. 26,5 centimeter
• Diameter magnetische voet: ca. 32,6 millimeter

Uitleg aansluiting
SMA is een compacte 50-ohm RF-connector met schroefverbinding die wordt toegepast bij antennes, modems en draadloze communicatieapparatuur.
