RJ45 audio verlengkabel

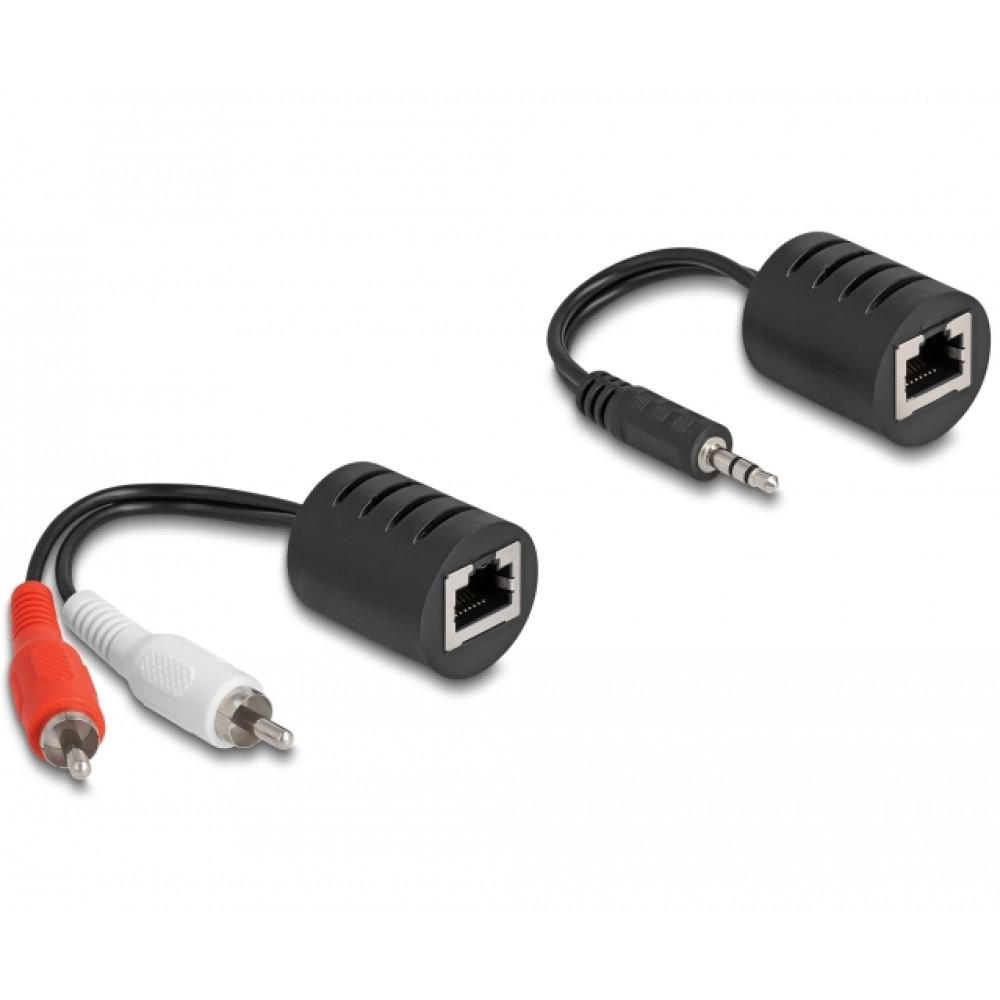

Deze stereo audio extender set van Delock wordt gebruikt voor het verlengen van analoge audiosignalen via een netwerkkabel. De set bestaat uit twee adapters waarbij aan de ene zijde een 3.5 mm stereo jack wordt aangesloten en aan de andere zijde 2 x RCA (tulp), waardoor audioapparatuur met verschillende aansluitingen over grotere afstand kan worden gekoppeld. De extender werkt op basis van een 1:1 signaaldoorvoer en maakt gebruik van een Cat.5 netwerkkabel als transmissiemedium. Hierdoor kunnen stereo audiosignalen tot maximaal 50 meter worden verlengd, afhankelijk van de kwaliteit van de bekabeling en de omgeving.

Specificaties
Type product: stereo audio extender set
Merk: Delock
Aansluiting set: 1 x RJ45 female naar 3.5 mm stereo jack male, 1 x RJ45 female naar 2 x RCA male
Signaaltype: analoog stereo audio
Transmissie: via Cat.5 netwerkkabel
Maximale afstand: tot 50 meter
Configuratie: 1:1 bekabeld
Kabelspecificatie: Cat.5 of hoger
Geleider: 28 AWG
Materiaal: PVC
Aantal: set van 2 adapters
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
Audioverlenging: verlengen van stereo audiosignalen over grotere afstanden.
Signaalconversie: koppelen van 3.5 mm jack naar RCA audioapparatuur.
Installaties: inzet in AV-installaties en vaste bekabeling.
Gebruik bestaande bekabeling: benutten van netwerkkabels voor audio-overdracht.

Toelichting op technische termen
3.5 mm jack (TRS): analoge audioaansluiting met drie contacten (tip, ring, sleeve) voor stereo geluid.
RCA (tulp): analoge audioverbinding met aparte kanalen voor links en rechts.
Stereo audio: audiosignaal met twee gescheiden kanalen (links en rechts).
RJ45: 8-polige connector voor netwerkkabels (twisted pair).
Cat.5: twisted pair netwerkkabel geschikt voor signaaloverdracht over langere afstanden.
1:1 verbinding: directe pin-naar-pin koppeling zonder omzetting of versterking.
AWG (28 AWG): maat voor draaddikte; hogere waarde betekent dunnere geleider.
Passieve transmissie: overdracht zonder actieve elektronica of signaalversterking.
Analoog signaal: continu elektrisch signaal dat gevoelig is voor interferentie.
Interferentie: externe storingen die de signaalkwaliteit kunnen beïnvloeden.
Signaalverlies: afname van signaalsterkte bij langere afstanden of lagere kabelkwaliteit.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en EMC.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Gebruik: alleen geschikt voor analoge audiosignalen.
Kabel: vereist een Cat.5 of hogere netwerkkabel.
Afstand: maximale lengte afhankelijk van kabelkwaliteit en storingsbronnen.
Passief systeem: geen signaalversterking aanwezig.
