SATA voedingskabel

Deze SATA aansluitkabel van Delock wordt gebruikt om een SATA-opslagapparaat zoals een SSD of harde schijf (HDD) aan te sluiten op een computer waarbij zowel de dataverbinding als de voeding via één kabeloplossing worden aangesloten.

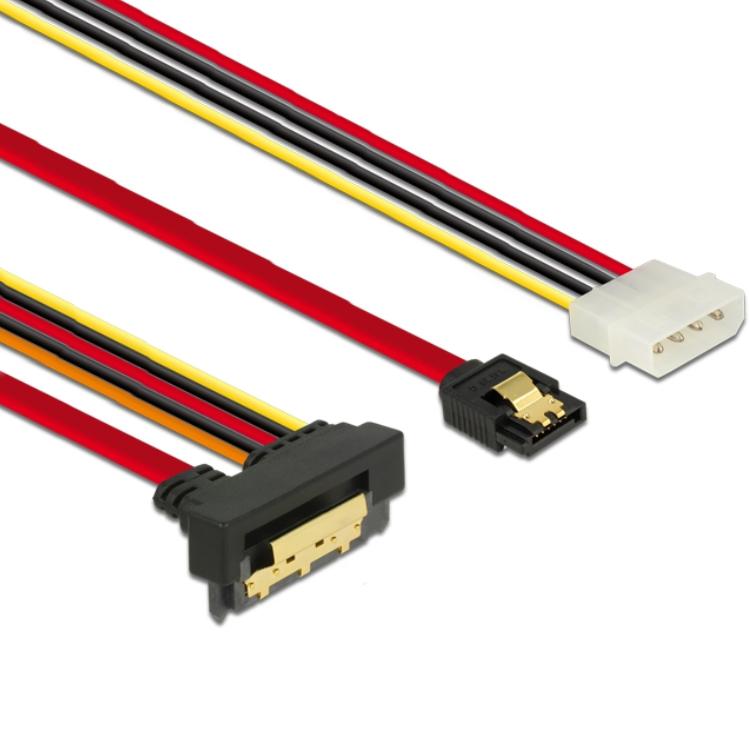

De kabel beschikt over een SATA 7-pins dataconnector voor aansluiting op een SATA-poort van het moederbord en een Molex 4-pins voedingsconnector voor aansluiting op de computervoeding. Aan de andere zijde bevindt zich een SATA 22-pins connector die zowel de data- als voedingsaansluiting combineert voor het opslagapparaat.
De SATA 22-pins aansluiting combineert de 7-pins dataverbinding en de 15-pins voedingsaansluiting in één connector. Hierdoor worden gegevensoverdracht en voedingsspanning via dezelfde aansluiting naar het opslagapparaat geleid.
De SATA-connectoren zijn voorzien van metalen vergrendelclips waardoor de stekkers stevig vastklikken in de SATA-poorten. De SATA 22-pins connector is naar beneden gehoekt, waardoor de kabel direct naar beneden kan worden geleid en minder ruimte inneemt in computerbehuizingen met beperkte inbouwruimte.
De kabel levert 5 volt en 12 volt voeding via de Molex-aansluiting. Voor de datalijnen wordt een kabel met 26 AWG geleiders gebruikt en voor de voedingslijnen 18 AWG geleiders voor een stabiele stroomvoorziening.

Specificaties
Merk: Delock
Type product: SATA data + voeding aansluitkabel
Connector 1: SATA 7-pins female (data)
Connector 2: Molex 4-pins male (voeding)
Connector 3: SATA 22-pins female (data + voeding, naar beneden gehoekt)
Voedingsspanning: 5 V / 12 V
Kabellengte: 30 cm
Kabeldikte data: 26 AWG
Kabeldikte voeding: 18 AWG

Gebruikte termen
SATA (Serial ATA): een interface voor het aansluiten van opslagapparaten zoals harde schijven en SSD’s in computers.
SATA 7-pins connector: een dataconnector met zeven contacten die wordt gebruikt voor gegevensoverdracht tussen opslagapparaat en moederbord.
SATA 15-pins voedingsconnector: een voedingsaansluiting die elektrische spanning levert aan SATA-opslagapparaten.
SATA 22-pins connector: een gecombineerde aansluiting die bestaat uit een 7-pins dataconnector en een 15-pins voedingsconnector.
Molex 4-pins connector: een klassieke voedingsaansluiting die werd gebruikt bij oudere harde schijven, ventilatoren en andere interne computercomponenten.
AWG (American Wire Gauge): een standaard voor het aangeven van de dikte van elektrische geleiders. Een lager AWG-getal betekent een dikkere draad en een hogere stroomcapaciteit.

Dataoverdracht standaarden
SATA I / SATA-150: de eerste generatie SATA met een maximale datasnelheid van 1,5 gigabit per seconde (ongeveer 150 MB/s).
SATA II / SATA-300: de tweede generatie SATA met een maximale datasnelheid van 3 gigabit per seconde (ongeveer 300 MB/s).
SATA III / SATA-600: de derde generatie SATA met een maximale datasnelheid van 6 gigabit per seconde. Door protocol-overhead ligt de praktische maximale doorvoersnelheid rond 550 MB/s.
