M8 verlengkabel

Deze M8 sensor / actuator verlengkabel wordt gebruikt voor het verbinden of verlengen van aansluitingen tussen sensoren, actuatoren en industriële apparatuur met een M8 6-polige aansluiting. Dit type kabel wordt toegepast in automatiseringstoepassingen en bij industriële besturingssystemen.

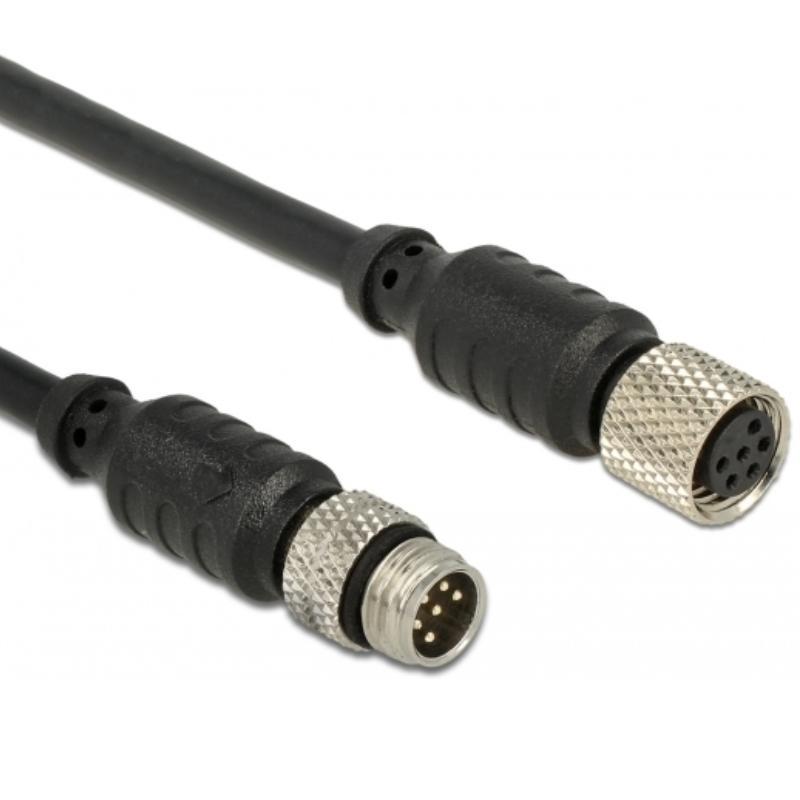

De kabel heeft aan de ene zijde een M8 6-polige male connector en aan de andere zijde een M8 6-polige female connector. Hierdoor kan een bestaande M8 sensor- of actuatorverbinding eenvoudig worden verlengd.
De connectoren zijn uitgevoerd met een waterdichte constructie waardoor de kabel geschikt is voor gebruik in industriële omgevingen en buiteninstallaties.
De kabel is bedraad volgens een 1-op-1 pinconfiguratie, waarbij iedere pin rechtstreeks wordt doorverbonden tussen beide connectoren.

Specificaties
Type kabel: M8 sensor / actuator verlengkabel
Aansluiting 1: M8 6-polig male
Aansluiting 2: M8 6-polig female
Kabeltype: sensor / actuator kabel
Geleidermaat: AWG 28
Nominale spanning: 5 V DC
Kabeldiameter: ca. 4 mm
Kabellengte: ca. 2 meter
Kleur kabel: zwart
Waterbestendig: ja

Pinconfiguratie
Pin 1: rood – signaal 1
Pin 2: zwart – signaal 2
Pin 3: groen – signaal 3
Pin 4: bruin – signaal 4
Pin 5: oranje – signaal 5
Pin 6: geel – signaal 6
Alle pinnen zijn rechtstreeks doorverbonden tussen de male en female connector (1:1 aansluiting).

Toelichting
M8 connector: compacte ronde industriële connector die vaak wordt gebruikt bij sensoren en actuatoren in automatiseringssystemen.
Sensor / actuator kabel: kabeltype dat wordt gebruikt voor het aansluiten van sensoren, schakelaars en actuatoren op besturingssystemen zoals PLC's.
Waterdichte uitvoering: connectorconstructie die bescherming biedt tegen vocht en stof, waardoor de kabel geschikt is voor gebruik in industriële en buitenomgevingen.

Toepassingen
• Sensor- en actuatorverbindingen in industriële automatisering
• Verlengen van M8 sensorkabels
• Aansluiten van sensoren op PLC of besturingssystemen
• Industriële installaties en buitengebruik
