22-Polig SATA naar 2x M.2 NGFF adapter - RAID

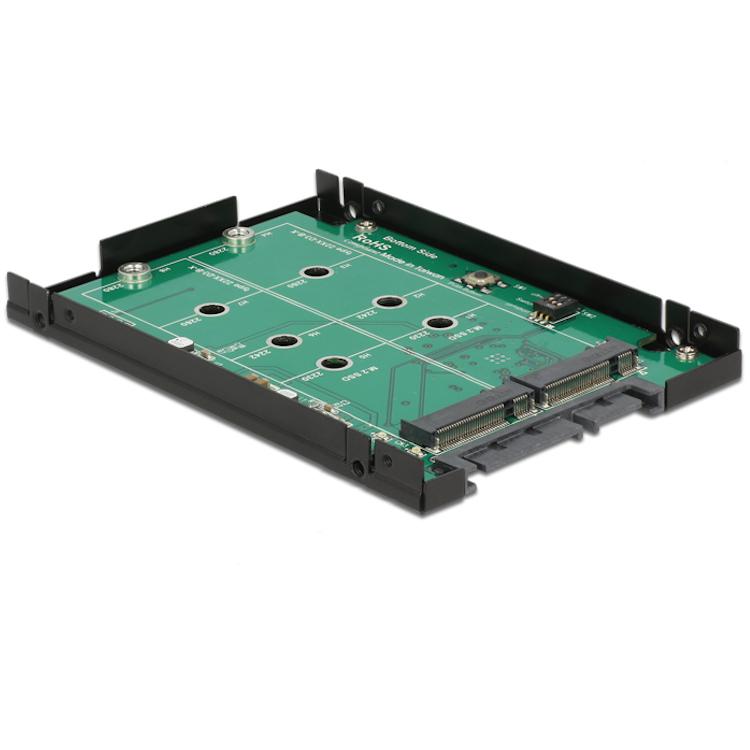

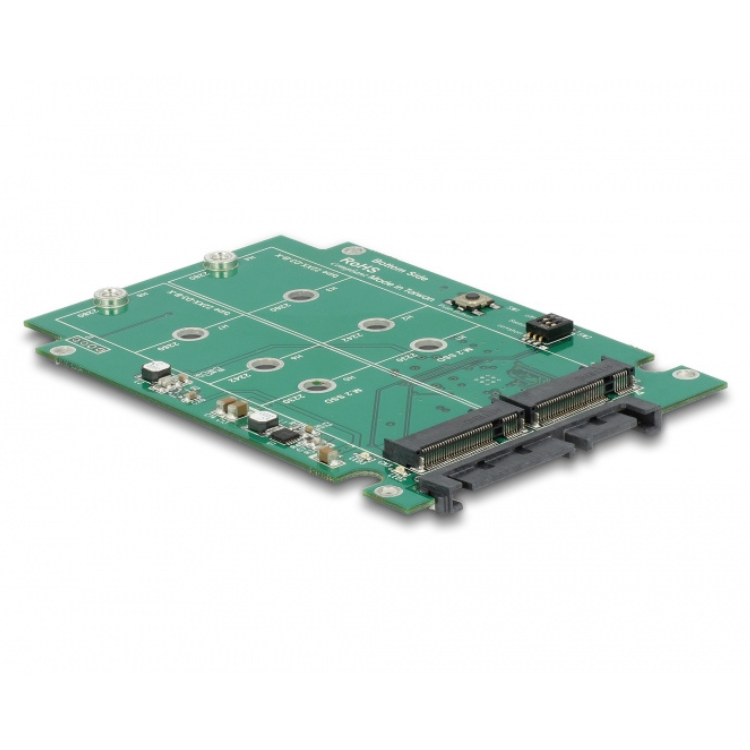

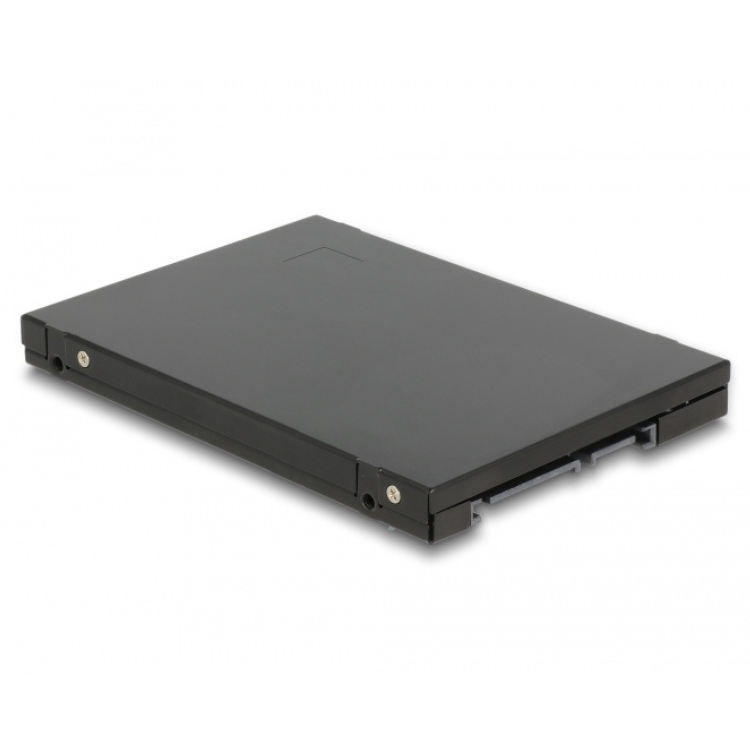

Deze SATA naar M.2 converter met RAID van Delock wordt gebruikt om tot twee M.2 SSD’s intern aan te sluiten via een SATA 22-pins aansluiting. De converter heeft de vormfactor van een 2.5 inch opslagapparaat en kan daardoor worden gebruikt als vervanging voor een 2.5 inch harde schijf (HDD) in een computer of server.
De adapter ondersteunt M.2 modules met key B of key B+M die gebaseerd zijn op de SATA-interface. Ondersteunde moduleformaten zijn 2230, 2242, 2260 en 2280. Hierdoor kunnen verschillende lengtes M.2 SSD’s in de adapter worden geplaatst.

Wanneer twee SSD’s worden gebruikt kan de converter worden ingesteld met verschillende RAID-configuraties zoals RAID 0, RAID 1 of JBOD. De gewenste RAID-modus wordt ingesteld via een DIP-schakelaar op de converter. De RAID-functionaliteit wordt verwerkt door de geïntegreerde Asmedia ASM1092R chipset en werkt onafhankelijk van het besturingssysteem.
De converter ondersteunt dubbelzijdig opgebouwde M.2-modules met een maximale componenthoogte van 1.35 mm. Statusinformatie wordt weergegeven via LED-indicatoren voor SATA-activiteit en SSD-foutmeldingen.
De adapter ondersteunt een datasnelheid tot 6 Gb/s en is bootable, waardoor een besturingssysteem direct vanaf de geïnstalleerde M.2 SSD kan worden gestart. Omdat de converter uitsluitend een hardwarematige interface omzet, is geen driverinstallatie nodig en werkt de adapter onafhankelijk van het gebruikte besturingssysteem.

Specificaties
Merk: Delock
Type product: SATA naar M.2 converter met RAID
Form factor: 2.5 inch
Interface: SATA
Chipset: Asmedia ASM1092R
Connector 1: SATA 22-pins male
Connector 2: 2 × 67-pins M.2 key B slot
Ondersteunde M.2 formaten: 2230, 2242, 2260, 2280
Ondersteunde key types: B-key en B+M-key (SATA-gebaseerd)
Maximale componenthoogte M.2 module: 1.35 mm
Ondersteuning dubbelzijdige modules: ja
RAID modi: RAID 0, RAID 1, JBOD
RAID configuratie: DIP-switch
LED indicatoren: SATA activiteit (groen), SSD fout (rood)
SMART ondersteuning: nee
Maximale datasnelheid: 6 Gb/s
Bootable: ja
Driver nodig: nee

Gebruikte termen
SATA (Serial ATA): een interface voor het aansluiten van opslagapparaten zoals harde schijven en SSD’s op een computer via een seriële dataverbinding.
SATA 22-pins connector: een gecombineerde aansluiting die bestaat uit een 7-pins dataconnector en een 15-pins voedingsconnector voor SATA-opslagapparaten.
M.2: een compacte uitbreidingsinterface voor opslag- en uitbreidingsmodules in computersystemen.
M.2 key B: een sleutelpositie in een M.2-connector die wordt gebruikt voor modules met onder andere SATA-interfaces.
M.2 key B+M: een M.2-module met twee sleutelposities waardoor deze compatibel is met meerdere M.2-slots, vaak gebruikt bij SATA-gebaseerde M.2 SSD’s.
M.2 formaat 2230 / 2242 / 2260 / 2280: aanduiding van de fysieke afmetingen van een M.2-module waarbij de eerste twee cijfers de breedte (22 mm) aangeven en de laatste twee de lengte in millimeters.
RAID (Redundant Array of Independent Disks): een techniek waarbij meerdere opslagapparaten worden gecombineerd voor hogere prestaties, grotere capaciteit of gegevensredundantie.
JBOD (Just a Bunch Of Disks): een configuratie waarbij meerdere opslagapparaten afzonderlijk worden gebruikt zonder RAID-structuur.
Bootable: geeft aan dat een opslagapparaat gebruikt kan worden om een besturingssysteem op te starten.
