22-Polig SATA naar M.2 NGFF adapter

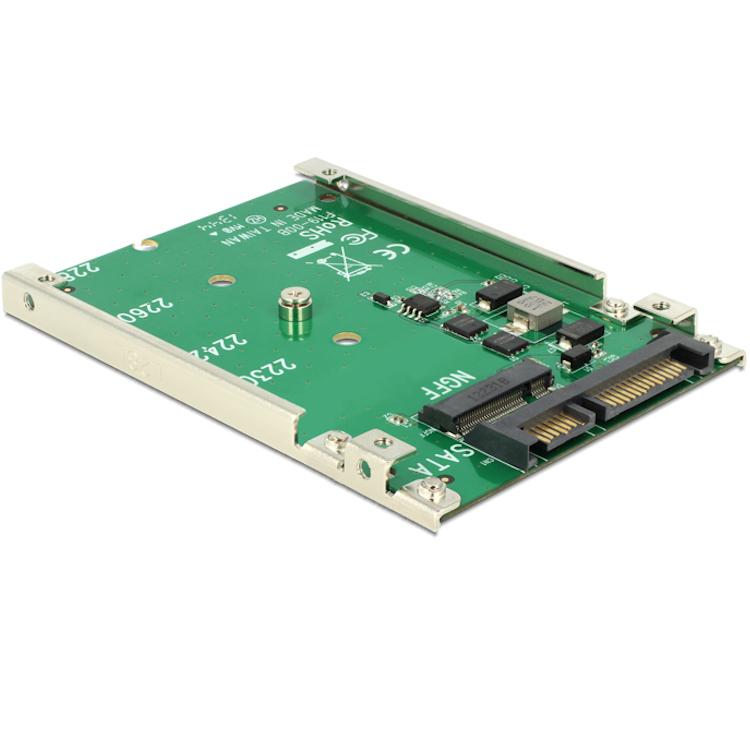

Deze SATA naar M.2 converter van Delock wordt gebruikt om een M.2 SSD intern aan te sluiten via een SATA 22-pins aansluiting. De converter heeft de vormfactor van een 2.5 inch opslagapparaat en kan daardoor worden gebruikt als vervanging voor een 2.5 inch harde schijf (HDD) in een computer of server.
De adapter maakt het mogelijk om een M.2 SATA-SSD te installeren in systemen die alleen een SATA-interface beschikbaar hebben. Hierdoor kan een modern M.2 opslagmedium worden gebruikt in systemen die oorspronkelijk bedoeld zijn voor 2.5 inch SATA-schijven.
De converter ondersteunt M.2 modules met key B of key B+M die gebruikmaken van de SATA-interface. Ondersteunde moduleformaten zijn 2230, 2242, 2260 en 2280. Hierdoor is de adapter compatibel met verschillende lengtes M.2 SSD’s.

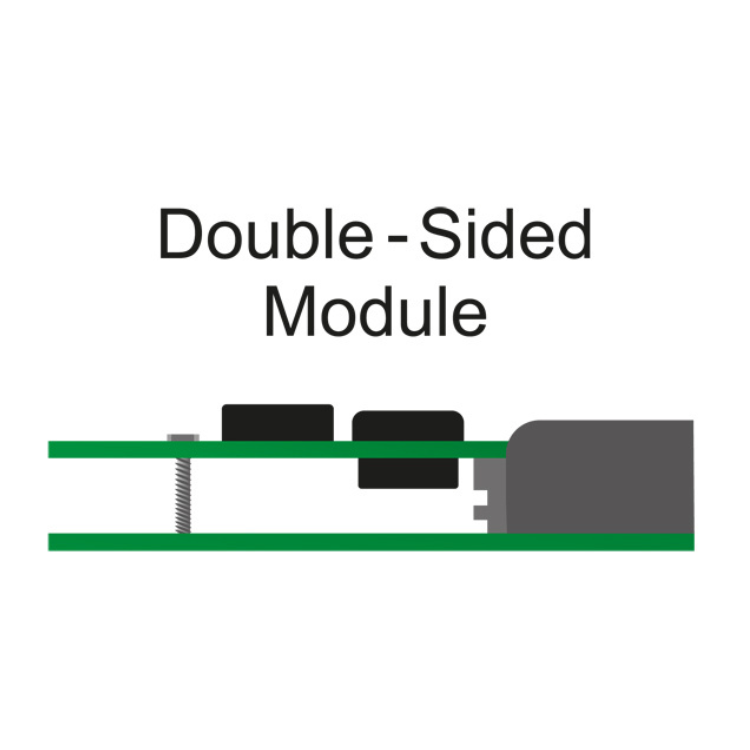

De adapter ondersteunt ook dubbelzijdig opgebouwde M.2-modules met een maximale componenthoogte van 1.5 mm. Hierdoor kunnen ook M.2 SSD’s met componenten aan beide zijden van de printplaat worden gebruikt.
De converter is bootable, wat betekent dat een besturingssysteem direct vanaf de geïnstalleerde M.2 SSD kan worden gestart. Omdat de adapter uitsluitend een hardwarematige interface omzet, is geen driverinstallatie nodig en werkt de adapter onafhankelijk van het gebruikte besturingssysteem.

Specificaties
Merk: Delock
Type product: SATA naar M.2 converter
Form factor: 2.5 inch
Interface: SATA

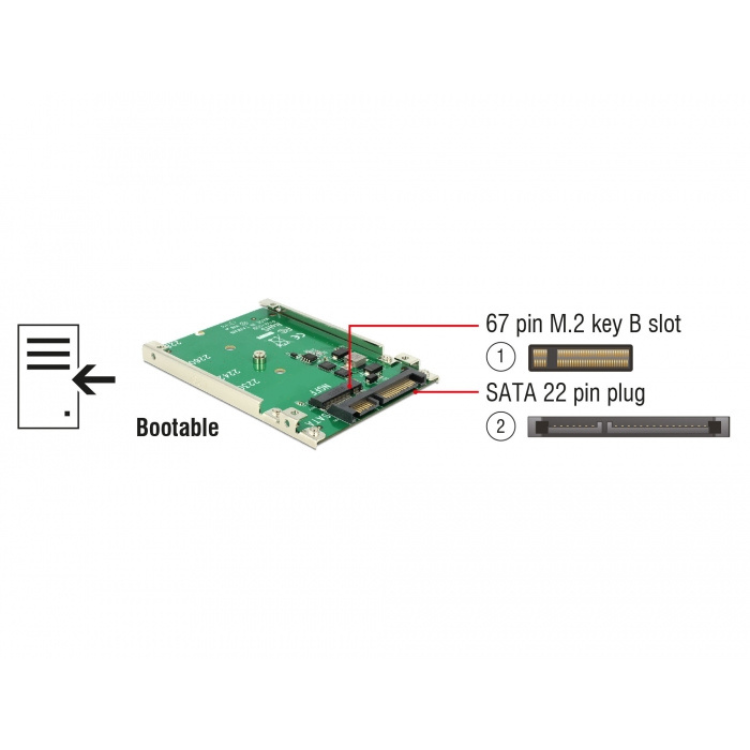

Connector 1: SATA 22-pins male
Connector 2: 67-pins M.2 key B slot
Ondersteunde M.2 formaten: 2230, 2242, 2260, 2280
Ondersteunde key types: B-key en B+M-key (SATA-gebaseerd)
Maximale componenthoogte M.2 module: 1.5 mm
Ondersteuning dubbelzijdige modules: ja
Bootable: ja
Driver nodig: nee
Afmetingen: ca. 100 × 70 × 7 mm

Inhoud van de verpakking
1 × Delock 2.5″ SATA naar M.2 converter
1 × bevestigingsschroef voor M.2 module

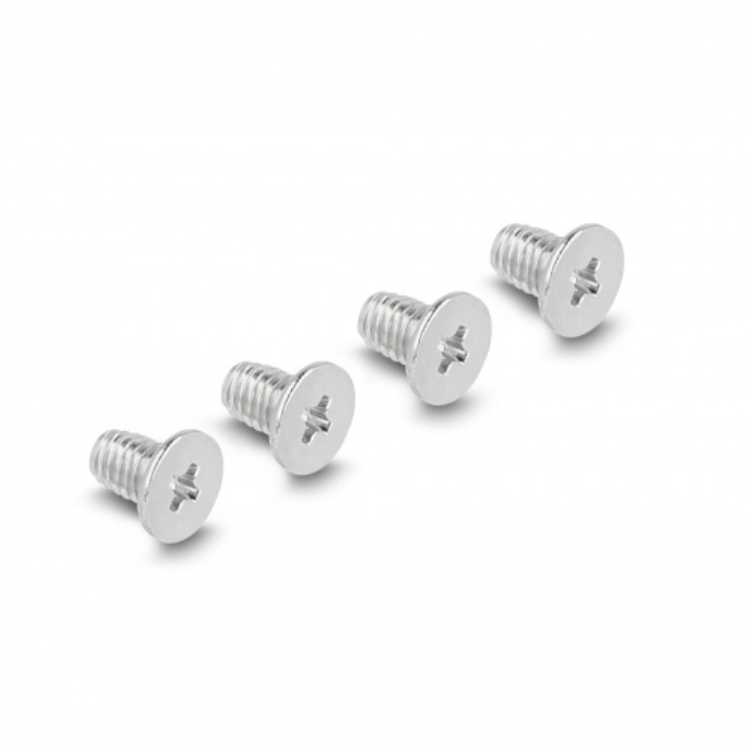

4 × montageschroeven voor het frame
1 × gebruikershandleiding

Gebruikte termen
SATA (Serial ATA): een interface voor het aansluiten van opslagapparaten zoals harde schijven en SSD’s op een computer via een seriële dataverbinding.
SATA 22-pins connector: een gecombineerde aansluiting die bestaat uit een 7-pins dataconnector en een 15-pins voedingsconnector voor SATA-opslagapparaten.
M.2: een compacte uitbreidingsinterface voor opslag- en uitbreidingsmodules in computersystemen.
M.2 key B: een sleutelpositie in een M.2-connector die wordt gebruikt voor modules met onder andere SATA- of PCIe-interfaces.
M.2 key B+M: een M.2-module met twee sleutelposities waardoor deze compatibel is met meerdere M.2-slots, vaak gebruikt bij SATA-gebaseerde M.2 SSD’s.
M.2 formaat 2230 / 2242 / 2260 / 2280: aanduiding van de fysieke afmetingen van een M.2-module waarbij de eerste twee cijfers de breedte (22 mm) aangeven en de laatste twee de lengte in millimeters.
Bootable: geeft aan dat een opslagapparaat gebruikt kan worden om een besturingssysteem op te starten.
