LTE antenne

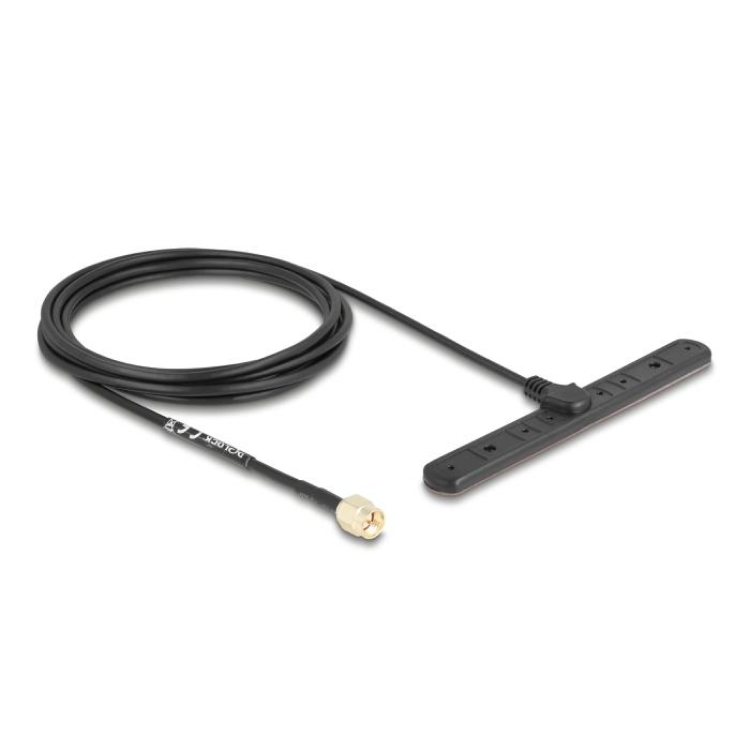

Deze 5G LTE antenne is bedoeld voor het ontvangen en verzenden van radiosignalen voor mobiele datacommunicatie. De antenne ondersteunt meerdere draadloze standaarden zoals GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN, Bluetooth, ISM en LoRa. Hierdoor kan de antenne worden gebruikt voor routers, gateways, IoT-apparatuur en andere RF-toepassingen.

De antenne is voorzien van een SMA plug (male) connector en kan worden aangesloten op apparaten met een SMA antenneaansluiting.

Het brede frequentiebereik van 698 – 960 MHz en 1710 – 3800 MHz maakt gebruik mogelijk in verschillende mobiele netwerken en draadloze communicatiebanden. Met een antenneversterking van 3 dBi en een lineaire verticale polarisatie is de antenne geschikt voor algemene omnidirectionele signaalontvangst.

De antenne wordt geleverd met een RG-174 coaxkabel met een lengte van circa 3 meter. De kabel heeft een demping van ongeveer 0,9 dB per meter bij 800 MHz.

De behuizing is gemaakt van ABS kunststof en heeft een IP67 beschermingsklasse. Hierdoor is de antenne geschikt voor gebruik buiten en bestand tegen stof en water. Montage kan plaatsvinden via de zelfklevende bevestiging.

Specificaties
• Connector 1 x SMA plug
• Ondersteunde standaarden GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN, Bluetooth, ISM, LoRa
• Frequentiebereik 698 – 960 MHz
• Frequentiebereik 1710 – 3800 MHz
• Antenneversterking 3 dBi
• Impedantie 50 Ohm
• VSWR 2.0 : 1
• Kabeltype RG-174
• Kabeldemping 0.9 dB @ 800 MHz per meter
• Kabelkleur zwart
• Kabellengte ca. 3 m
• Polarisatie lineair, verticaal
• Bedrijfstemperatuur −40 °C ~ 70 °C
• Behuizing ABS
• Beschermingsklasse IP67
• Kleur zwart
• Afmetingen ca. 107,0 × 12,8 × 4,0 mm

Uitleg van gebruikte termen
5G
5G is de nieuwste generatie mobiele communicatietechnologie met hogere datasnelheden en lagere latency.

LTE
LTE (Long Term Evolution) is een mobiele communicatiestandaard voor 4G dataverbindingen.

UMTS
UMTS is een mobiele communicatiestandaard voor 3G netwerken.

GSM
GSM is een digitale standaard voor mobiele communicatie voor spraak- en dataverkeer.

ZigBee
ZigBee is een draadloos communicatieprotocol dat vaak wordt gebruikt voor IoT-toepassingen.

Z-Wave
Z-Wave is een draadloze communicatiestandaard die vaak wordt gebruikt voor smart-home apparaten.

NB-IoT
NB-IoT (Narrowband Internet of Things) is een mobiele communicatietechnologie voor IoT-apparaten met laag energieverbruik.

LoRa
LoRa is een draadloze communicatietechnologie met een groot bereik die wordt gebruikt voor IoT-netwerken.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn.

Polarisatie
Polarisatie beschrijft de richting waarin een radiosignaal wordt uitgezonden.

Impedantie
Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met 50 Ohm.

RG-174
RG-174 is een dunne coaxkabel die vaak wordt gebruikt voor RF-signalen en antenneverbindingen.

SMA
SMA is een schroefbare coaxiale RF-connector die veel wordt gebruikt voor antennes en draadloze apparatuur.

ISM band
ISM (Industrial, Scientific and Medical) banden zijn radiofrequenties die wereldwijd vrij mogen worden gebruikt voor draadloze toepassingen.

IP67
IP67 betekent dat een apparaat volledig stofdicht is en tijdelijk waterdicht.
