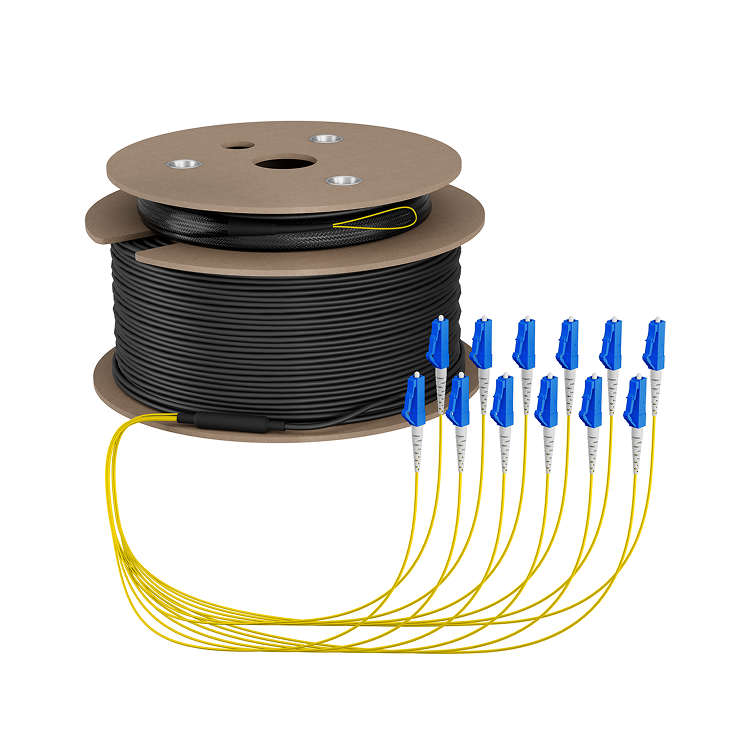

Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

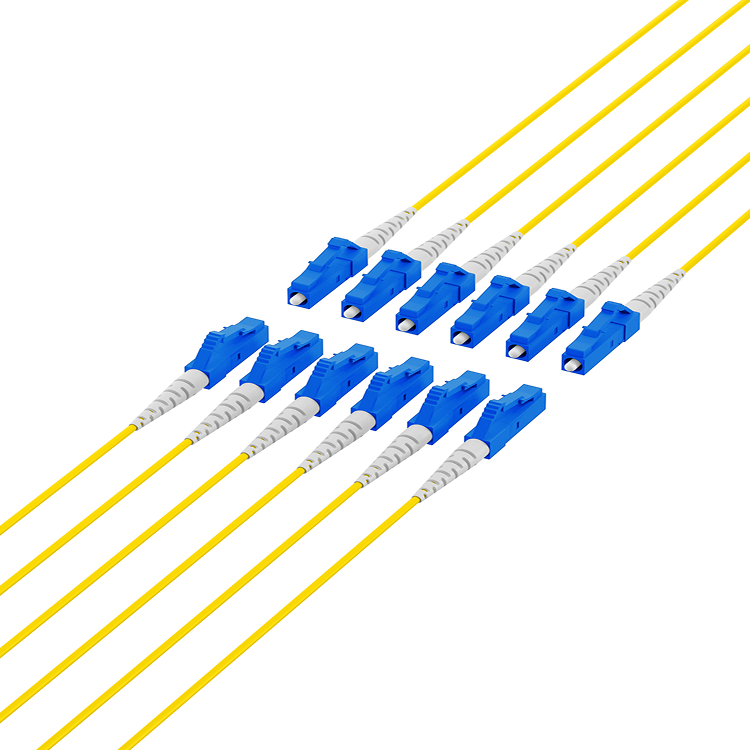

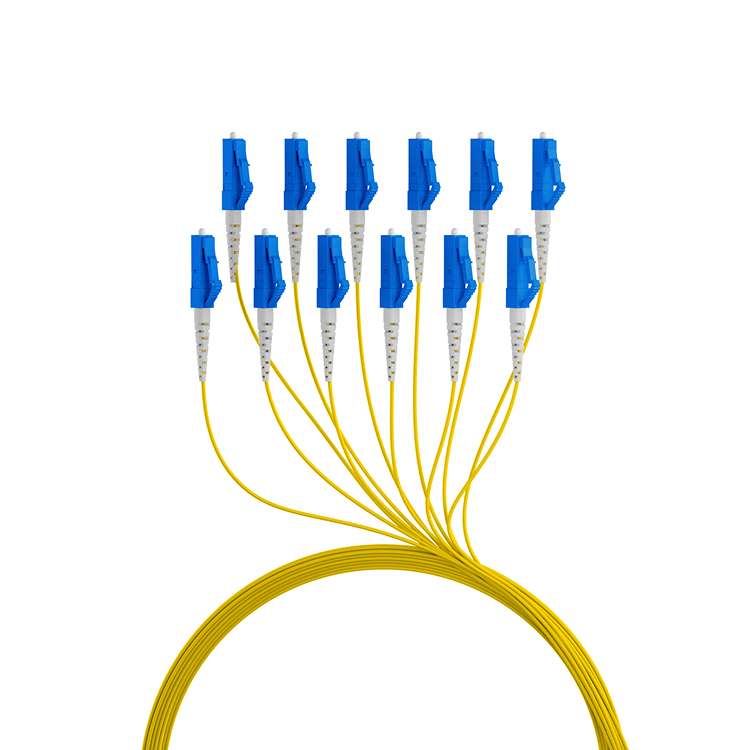

De kabel is uitgevoerd als een meervezelconfiguratie met 12× LC-connectoren en is geschikt voor singlemode OS2 toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules, ODF’s en patchpanelen.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel
• Uitvoering 12 vezels (1x12 configuratie)
• Vezeltype singlemode 9/125 µm
• Categorie OS2 conform ITU-T G.652.D
• Aantal vezels 12
• APC uitvoering Nee (UPC)
• Connector zijde 1 LC
• Connector zijde 2 LC
• Connector standaard IEC 61754-20
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Kabeltype U-DQ(ZN)BH
• Kabelopbouw meervezel centrale buisconstructie
• Kabeldiameter 5,8 mm
• Mantelmateriaal LSZH
• Mantelkleur zwart
• Brandklasse Dca conform EN 50575
• Brandklasse ruwkabel Dca conform EN 50575
• Maximale trekkracht 300 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −40 tot 70 °C
• Opslagtemperatuur −40 tot 70 °C
• Typisch invoegverlies 1310 nm ≤ 0,30 dB per connector
• Maximaal invoegverlies 1310 nm ≤ 0,50 dB per connector
• Kabelverdeler afmeting 11,5 x 372 mm
• Levering tot 40 m in polybag, vanaf 50 m op wegwerptrommel
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2-50 specificatie van singlemode glasvezel
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

EN-normen
• EN 50575 CPR-classificatie voor kabelbrandgedrag
• EN 60754-1/2 bepaling van halogeenvrij en corrosiviteit

Uitleg van termen
• LC compacte glasvezelconnector met 1,25 mm ferrule voor hoge poortdichtheid
• Singlemode 9/125 µm glasvezel met 9 µm kern geschikt voor lange afstanden
• OS2 singlemode categorie met lage demping geschikt voor transmissie bij 1310 en 1550 nm
• ITU-T International Telecommunication Union – Telecommunication Standardization Sector; internationale organisatie die telecomstandaarden vastlegt
• G.652.D low-water-peak singlemode vezel met volledig bruikbaar transmissiespectrum
• CPR Construction Products Regulation (EU 305/2011) voor brandveiligheid van kabels binnen gebouwen
• Dca brandklasse die beperkte bijdrage aan brandontwikkeling en rookvorming aangeeft
• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel
• OD buitendiameter van de kabel gebruikt voor berekening van minimale buigradius
• Invoegverlies optische demping bij overgang tussen glasvezelcomponenten

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor transmissie in één richting
• Duplex twee glasvezels voor gelijktijdige zending en ontvangst

Uitleg OM-categorieën
• OM1 multimode 62,5/125 µm geschikt tot circa 275 m bij 1 Gb/s en 33 m bij 10 Gb/s
• OM2 multimode 50/125 µm geschikt tot circa 550 m bij 1 Gb/s en 82 m bij 10 Gb/s
• OM3 laser-geoptimaliseerd 50/125 µm geschikt tot circa 300 m bij 10 Gb/s en 100 m bij 40/100 Gb/s
• OM4 verbeterd 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en 150 m bij 40/100 Gb/s
• OM5 wideband 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en 150 m bij 40/100 Gb/s met ondersteuning voor SWDM
