Glasvezel kabel - Multimode - OM5

Deze glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

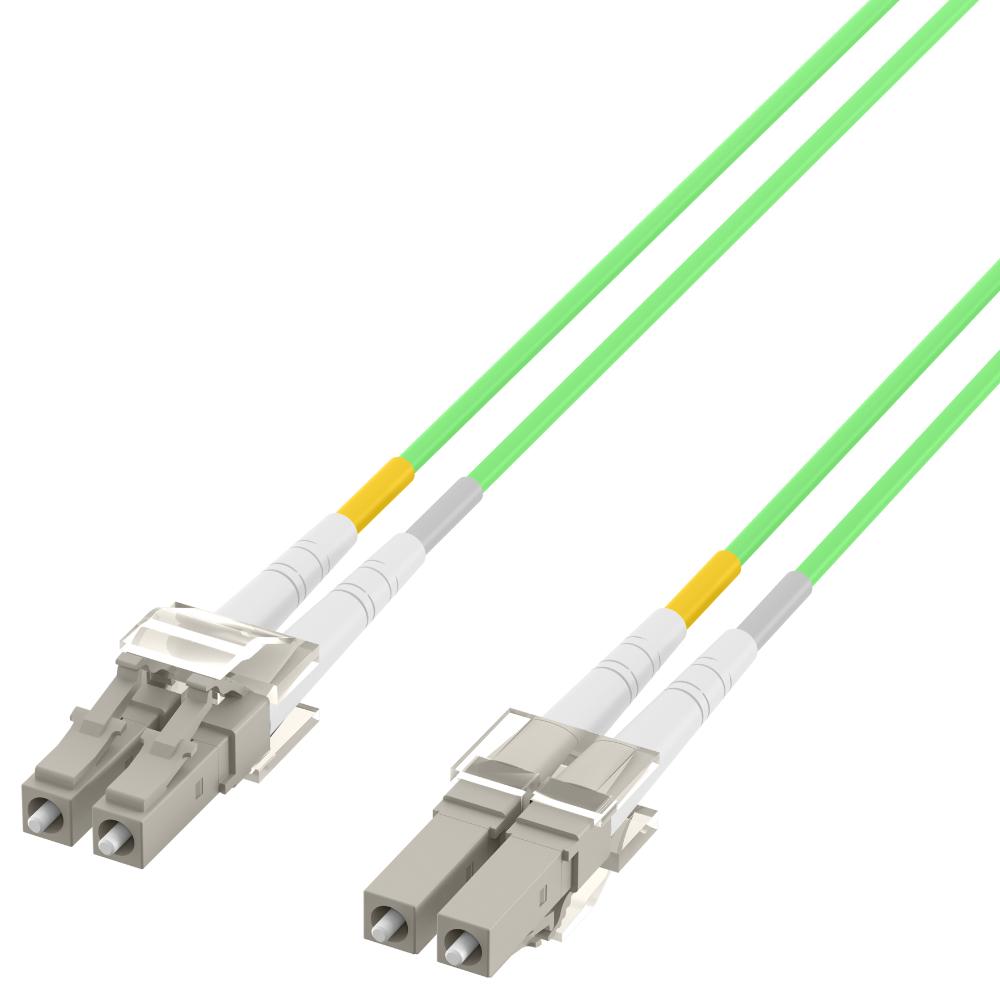

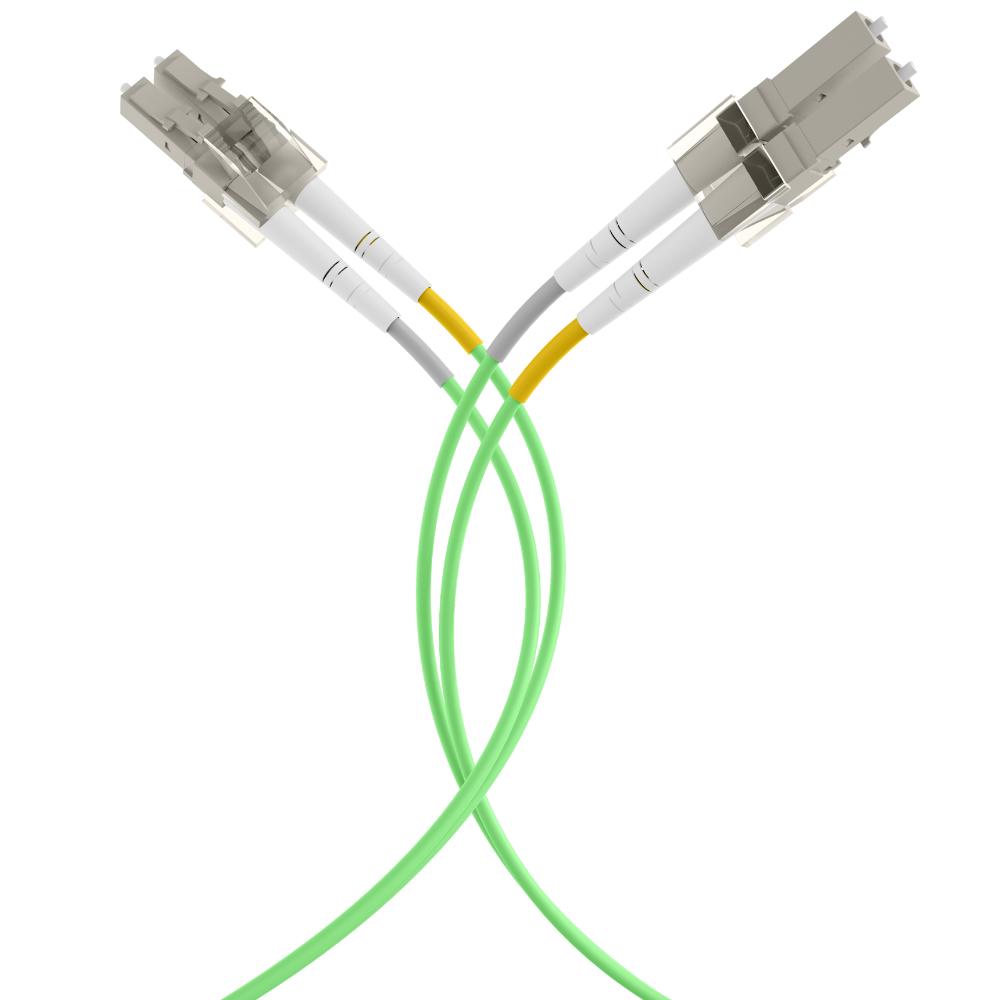

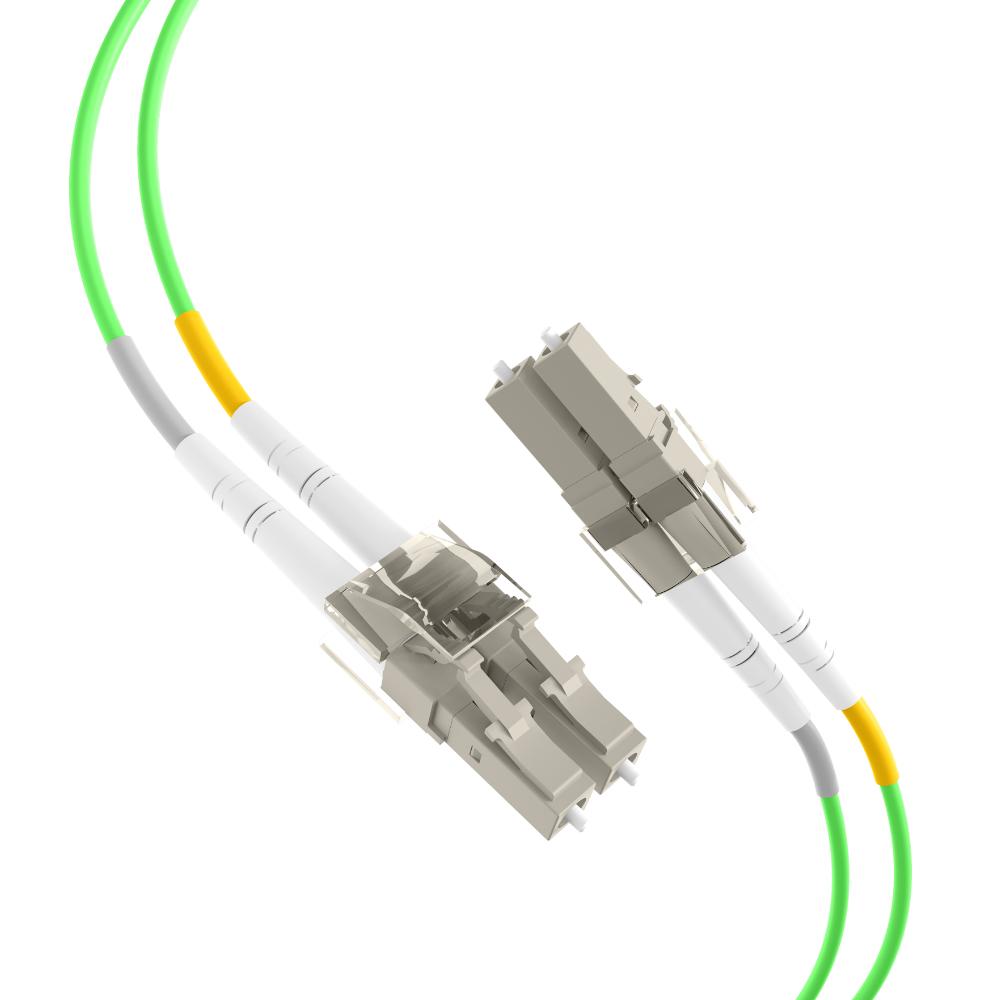

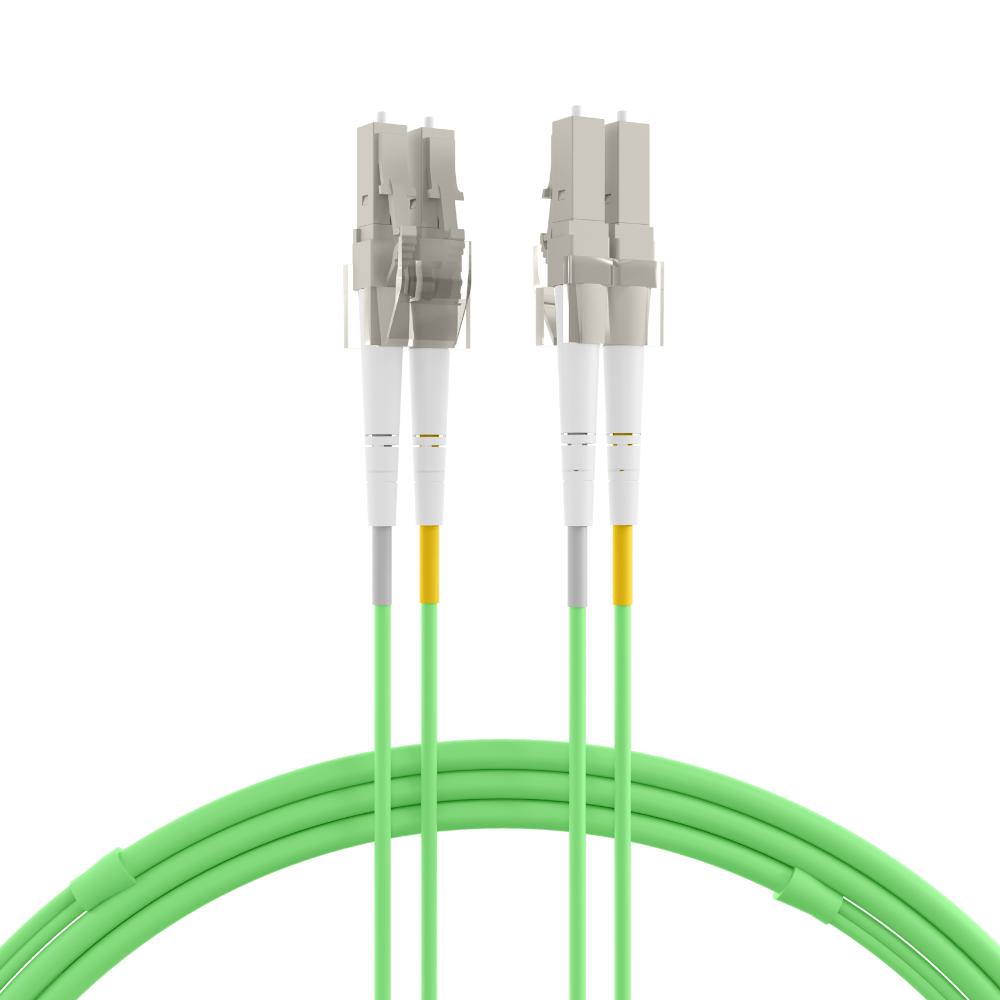

De kabel is uitgevoerd als een duplex verbinding met 2× LC-duplex connectoren en is geschikt voor multimode OM5 toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules en patchpanelen.
De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering duplex voor gelijktijdige zending en ontvangst
• Vezeltype multimode 50/125 µm
• Categorie OM5
• Aantal vezels 2
• Connector zijde 1 2× LC-duplex
• Connector zijde 2 2× LC-duplex
• Connector standaard IEC 61754-20
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Kabeltype I-V(ZN)H
• Kabeldiameter 2,0 mm
• Mantelmateriaal LSZH
• Mantelconstructie zip-twin
• Mantelkleur limettengroen
• Trekontlasting opgestoken knikbescherming
• Maximale trekkracht 160 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −20 tot 70 °C
• Opslagtemperatuur −20 tot 85 °C
• Kwaliteitsklasse multimode A/1
• EMI-immuniteit volledige ongevoeligheid voor elektrische en elektromagnetische interferentie
• Invoegdemping 850 nm lager dan 0,2 dB
• Conformiteit TIA EIA-568-B.3 en ISO IEC 11801
• Brandclassificatie EN 50265-2-1 en EN 50267-2-3
• Test 100% getest met individueel meetrapport

IEC-normen
• IEC 60793-2 specificatie van glasvezelkern en vezelstructuur
• IEC 60793-2-10 definitie van OM5 vezeltype A1a.4
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61753-222-2 prestatieklasse A/1 voor multimode connectoren
• IEC 60754-1 halogeenvrije eigenschappen
• IEC 61034-1 lage rookontwikkeling

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels
• EN 50267-2-3 halogeenvrije mantelmaterialen

Uitleg van termen
• 2× LC-duplex twee LC-connectoren per zijde voor een volledige duplex glasvezelverbinding
• Duplex twee afzonderlijke glasvezels waarbij één vezel zendt en de andere ontvangt
• Zip-twin kabelconstructie waarbij twee glasvezels parallel zijn verbonden voor overzichtelijke installatie
• Multimode 50/125 µm glasvezeltype met meerdere lichtmodi voor transmissie over korte tot middellange afstanden
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• Keramische ferrule precisiehouder die de glasvezel exact centreert voor lage demping en hoge betrouwbaarheid
• EMI-immuniteit signaaloverdracht via licht zonder beïnvloeding door elektrische stromen en magnetische velden
• Buigradius minimale kabelkromming om microbuigingen en extra demping te voorkomen
• Buigradius statisch minimale buiging nadat de kabel is geïnstalleerd en vast ligt
• Buigradius dynamisch minimale buiging tijdens installatie of beweging van de kabel
• A/1 kwaliteitsklasse hoge kwaliteitsklasse voor multimode connectoren met strikte toleranties
• UPC vlak gepolijste connectorafwerking voor stabiele multimode signaaloverdracht
• I-V(ZN)H kabeltype Europese aanduiding voor halogeenvrije glasvezelkabel voor binneninstallaties
• OM5 wideband multimode glasvezel met een 50/125 µm kern, gespecificeerd volgens IEC 60793-2-10 type A1a.4, ontworpen voor transmissie over meerdere golflengtes binnen één multimode-vezel.
In tegenstelling tot OM3 en OM4, die zijn geoptimaliseerd voor één enkele golflengte rond 850 nm, ondersteunt OM5 gelijktijdig gebruik van meerdere korte golflengtes binnen het bereik van circa 850 tot 950 nm.
Dit maakt toepassing van shortwave wavelength division multiplexing mogelijk, waarbij meerdere datastromen parallel over één vezelpaar worden getransporteerd zonder wijziging van de fysieke bekabelingsstructuur.
OM5 blijft compatibel met OM3- en OM4-apparatuur bij gebruik op 850 nm en behoudt vergelijkbare transmissieafstanden.

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• FC glasvezelconnector met schroefkoppeling voor meet- en industriële toepassingen
• E2000 glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm geschikt tot circa 275 m bij 1 Gb en ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm geschikt tot circa 550 m bij 1 Gb en ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt tot circa 300 m bij 10 Gb en circa 100 m bij 40 Gb en circa 100 m bij 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb
• OM5 wideband multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb, met ondersteuning voor transmissie over meerdere golflengtes binnen één multimode-vezel
