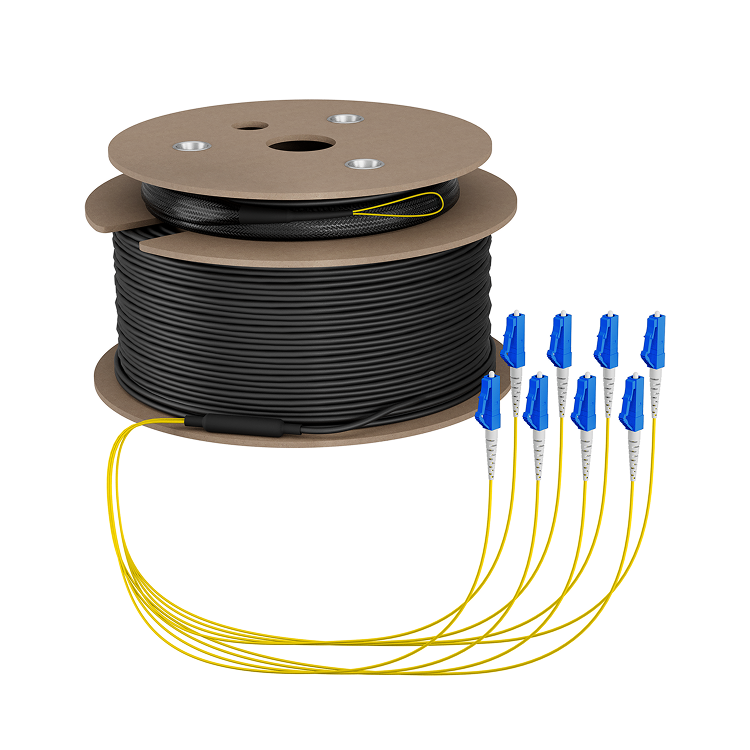

Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

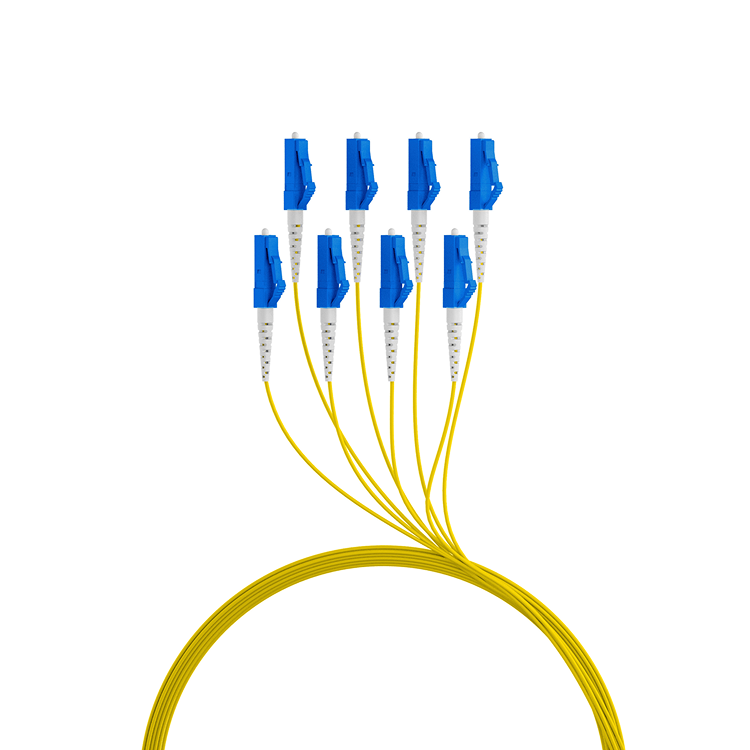

De kabel is uitgevoerd als een meervezelconfiguratie met 8× LC-connectoren en is geschikt voor singlemode OS2 toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules, ODF’s en patchpanelen.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel
• Uitvoering 8 vezels (1x8 configuratie)
• Vezeltype singlemode 9/125 µm
• Categorie OS2 conform ITU-T G.652.D
• Aantal vezels 8
• APC uitvoering Nee (PC/UPC)

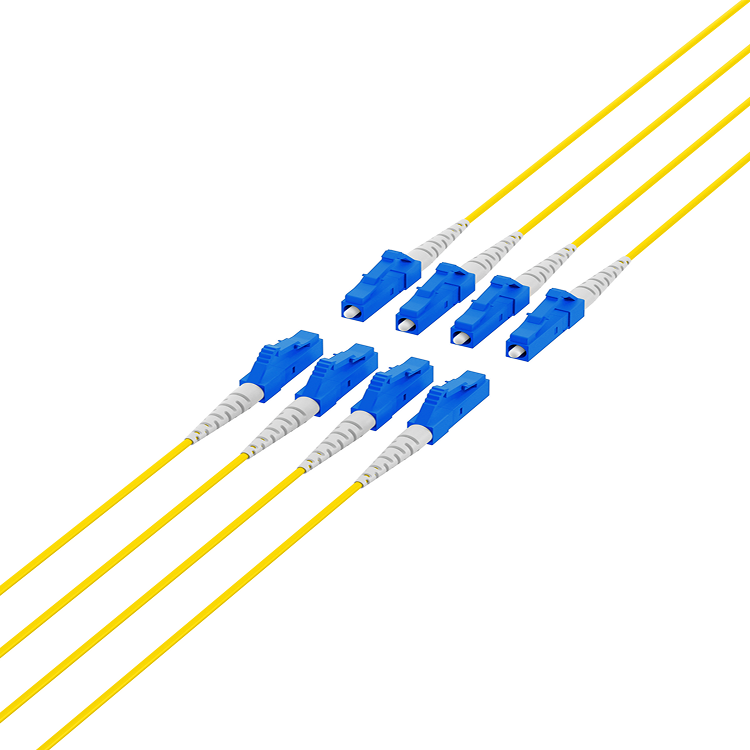

• Connector zijde 1 LC blauw
• Connector zijde 2 LC blauw
• Connector standaard IEC 61754-20
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Knikbescherming voorgemonteerde knikschutztule
• Kabeltype U-DQ(ZN)BH
• Kabelopbouw meervezel centrale buisconstructie
• Kabeldiameter 5,8 mm
• Mantelmateriaal LSZH
• Mantelkleur zwart
• Brandklasse Dca conform EN 50575
• Brandklasse ruwkabel Dca conform EN 50575
• Maximale trekkracht 300 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −40 tot 70 °C
• Opslagtemperatuur −40 tot 70 °C
• Typisch invoegverlies 1310 nm ≤ 0,30 dB per connector
• Maximaal invoegverlies 1310 nm ≤ 0,50 dB per connector
• Kabelverdeler afmeting 11,5 x 252 mm
• Levering tot 40 m in polybag, vanaf 50 m op wegwerptrommel
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2-50 specificatie van singlemode glasvezel
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

EN-normen
• EN 50575 Europese CPR-classificatie voor brandgedrag van kabels
• EN 60754-1/2 bepaling van halogeenvrij en corrosiviteit

Uitleg van termen
• LC compacte glasvezelconnector met 1,25 mm ferrule en klikvergrendeling voor hoge poortdichtheid
• Singlemode 9/125 µm glasvezel met 9 µm kern en 125 µm mantel geschikt voor lange afstanden
• OS2 singlemode vezeltype met lage demping geschikt voor transmissie bij 1310 nm en 1550 nm
• ITU-T International Telecommunication Union – Telecommunication Standardization Sector; internationale organisatie die telecomstandaarden vastlegt
• ITU-T G.652.D norm voor low-water-peak singlemode glasvezel geschikt voor brede golflengtebanden
• CPR Construction Products Regulation (EU 305/2011); Europese regelgeving voor brandgedrag van bouwproducten waaronder kabels
• Dca brandklasse binnen CPR die beperkte bijdrage aan brandontwikkeling en rookvorming aangeeft
• LSZH mantel zonder halogenen met lage rookontwikkeling bij brand
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel voor binneninstallaties
• OD buitendiameter van de kabel gebruikt voor berekening van minimale buigradius
• Invoegverlies optische demping bij overgang tussen twee glasvezelcomponenten

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor transmissie in één richting
• Duplex twee glasvezels voor gelijktijdige zending en ontvangst

• Multimode glasvezel voor korte tot middellange afstanden binnen gebouwen en datacenters
• Singlemode glasvezel voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode 62,5/125 µm geschikt tot circa 275 m bij 1 Gb/s en circa 33 m bij 10 Gb/s
• OM2 multimode 50/125 µm geschikt tot circa 550 m bij 1 Gb/s en circa 82 m bij 10 Gb/s
• OM3 laser-geoptimaliseerde 50/125 µm geschikt tot circa 300 m bij 10 Gb/s en circa 100 m bij 40 Gb/s en 100 Gb/s
• OM4 verbeterde laser-geoptimaliseerde 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40 Gb/s en 100 Gb/s
• OM5 wideband 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40 Gb/s en 100 Gb/s, geoptimaliseerd voor SWDM-transmissie
