Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De kabel is uitgevoerd als een meervezelconfiguratie met 8× LC-connectoren en is geschikt voor multimode OM3 toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules, ODF’s en patchpanelen.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel
• Uitvoering 8 vezels (1x8 configuratie)
• Vezeltype multimode 50/125 µm
• Categorie OM3 conform IEC 60793-2-10
• Aantal vezels 8
• APC uitvoering Nee (PC)
• Connector zijde 1 LC beige
• Connector zijde 2 LC beige
• Connector standaard IEC 61754-20
• Kwaliteitsklasse multimode A/1 conform IEC 61753-222-2
• Connector afwerking PC
• Connector materiaal keramische ferrule
• Knikbescherming voorgemonteerde knikschutztule
• Kabeltype U-DQ(ZN)BH
• Kabelopbouw meervezel centrale buisconstructie
• Kabeldiameter 6,0 mm
• Mantelmateriaal LSZH
• Mantelkleur zwart
• Brandklasse Dca conform EN 50575
• Brandklasse ruwkabel Dca conform EN 50575
• Maximale trekkracht 200 N
• Minimale buigradius dynamisch 180 mm
• Minimale buigradius statisch 90 mm
• Bedrijfstemperatuur 0 tot 50 °C
• Opslagtemperatuur −20 tot 70 °C
• Typisch invoegverlies 850 nm ≤ 0,30 dB per connector
• Kabelverdeler afmeting 11,5 x 50 mm

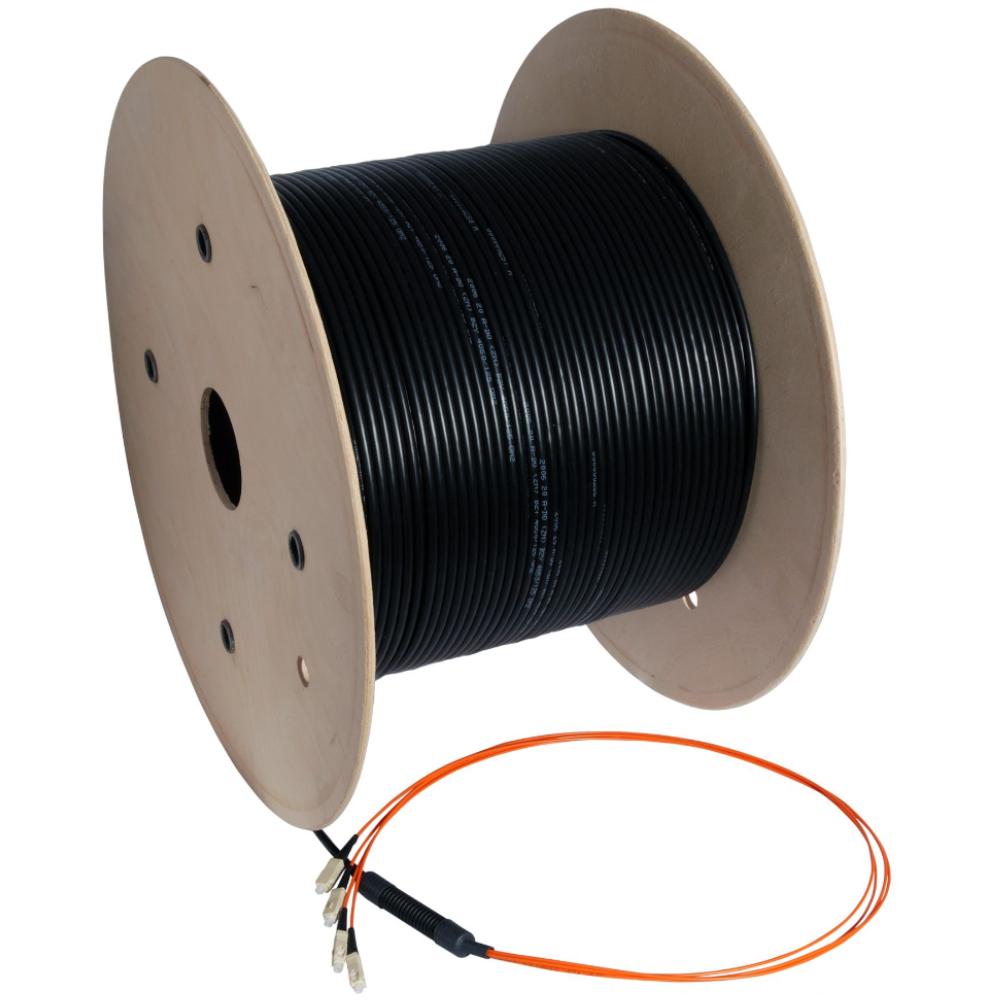

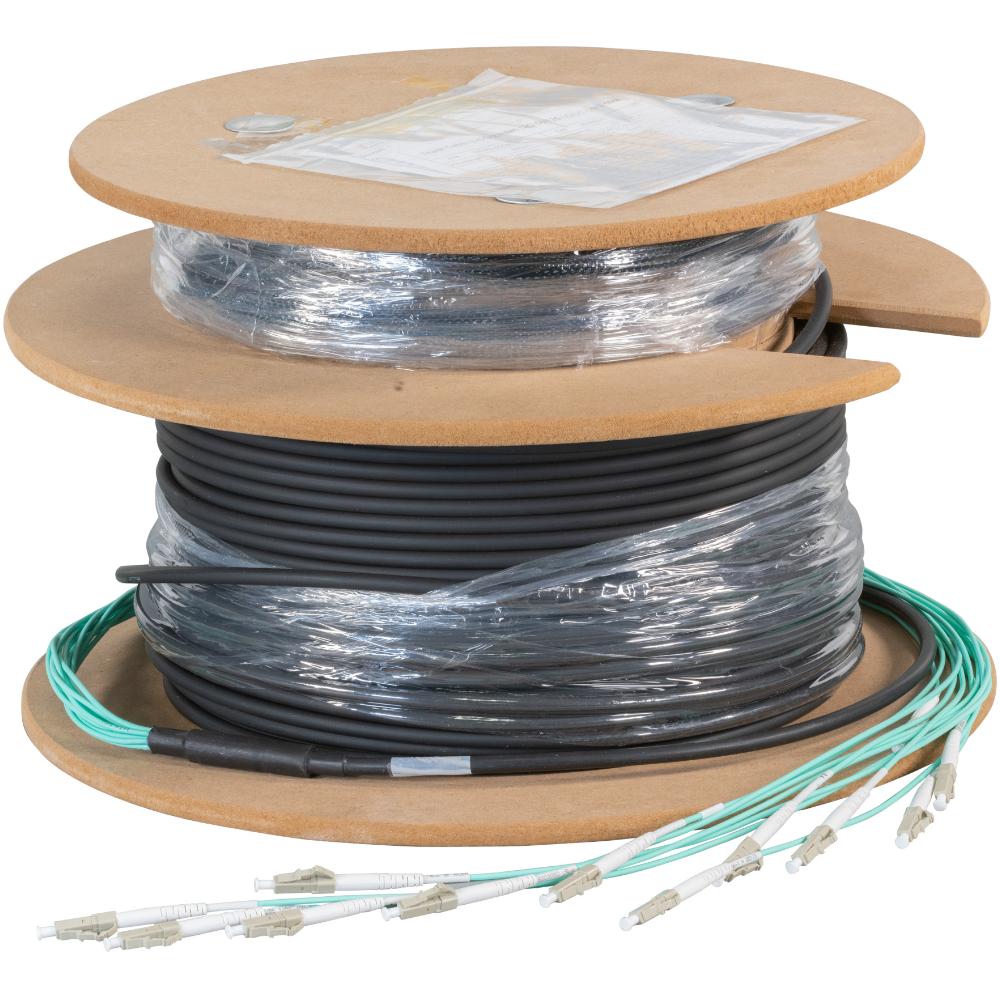

• Levering tot 40 m in polybag, vanaf 50 m op wegwerptrommel
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2-10 specificatie van OM3 multimode glasvezel
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61753-222-2 prestatie-eisen voor multimode connectoren
• IEC 61300-3-4 meetmethode voor invoegverlies
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

EN-normen
• EN 50575 Europese CPR-classificatie voor brandgedrag van kabels
• EN 60754-1/2 bepaling van halogeenvrij en corrosiviteit

Uitvoering en leveringskenmerken
• Beschikbare vezelaantallen 4, 8 of 12 vezels per kabel
• Beschikbare vezelklassen OS2, OM3 of OM4
• Fabrieksafwerking gepolijst en functioneel getest
• Kabeluitloop (fan-out) maximaal 1 m per zijde
• Identificatie genummerde markering per afzonderlijke vezel
• Serienummer unieke kabelidentificatie op mantel
• Meetrapport individueel dempingsprotocol per vezel meegeleverd

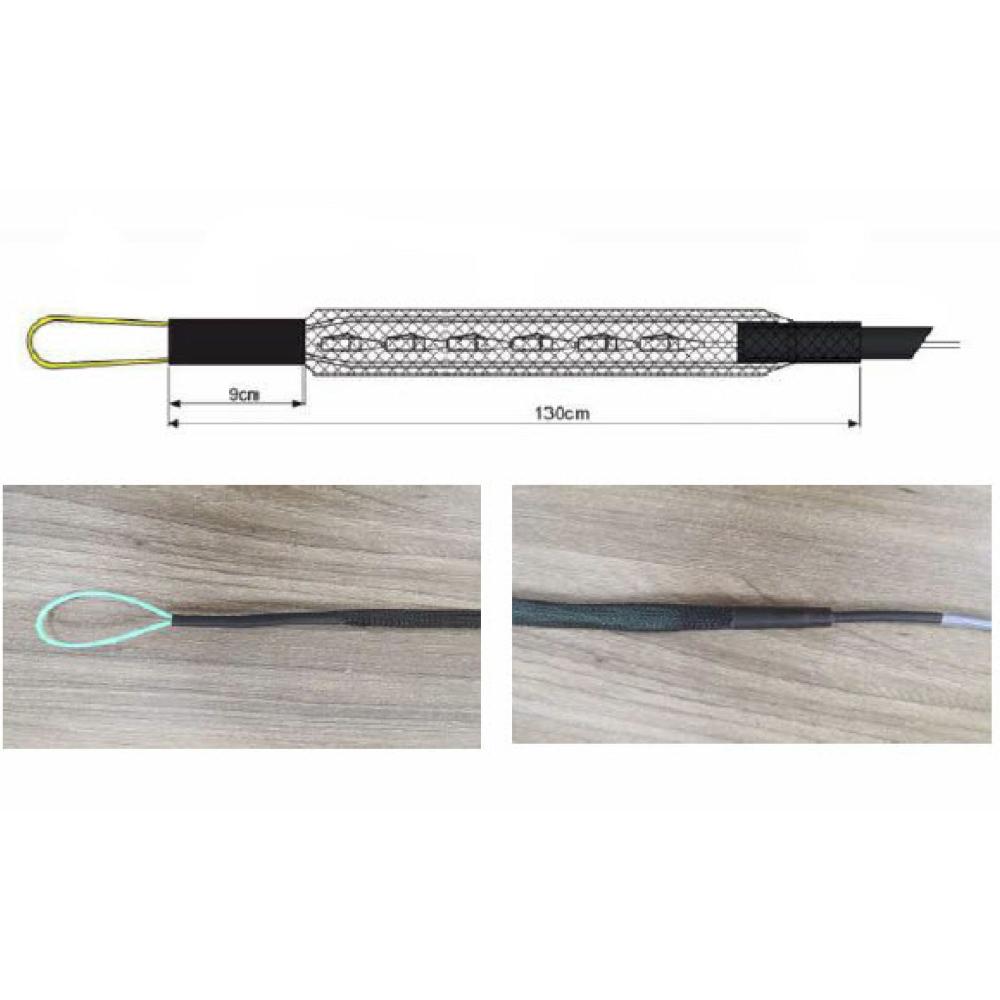

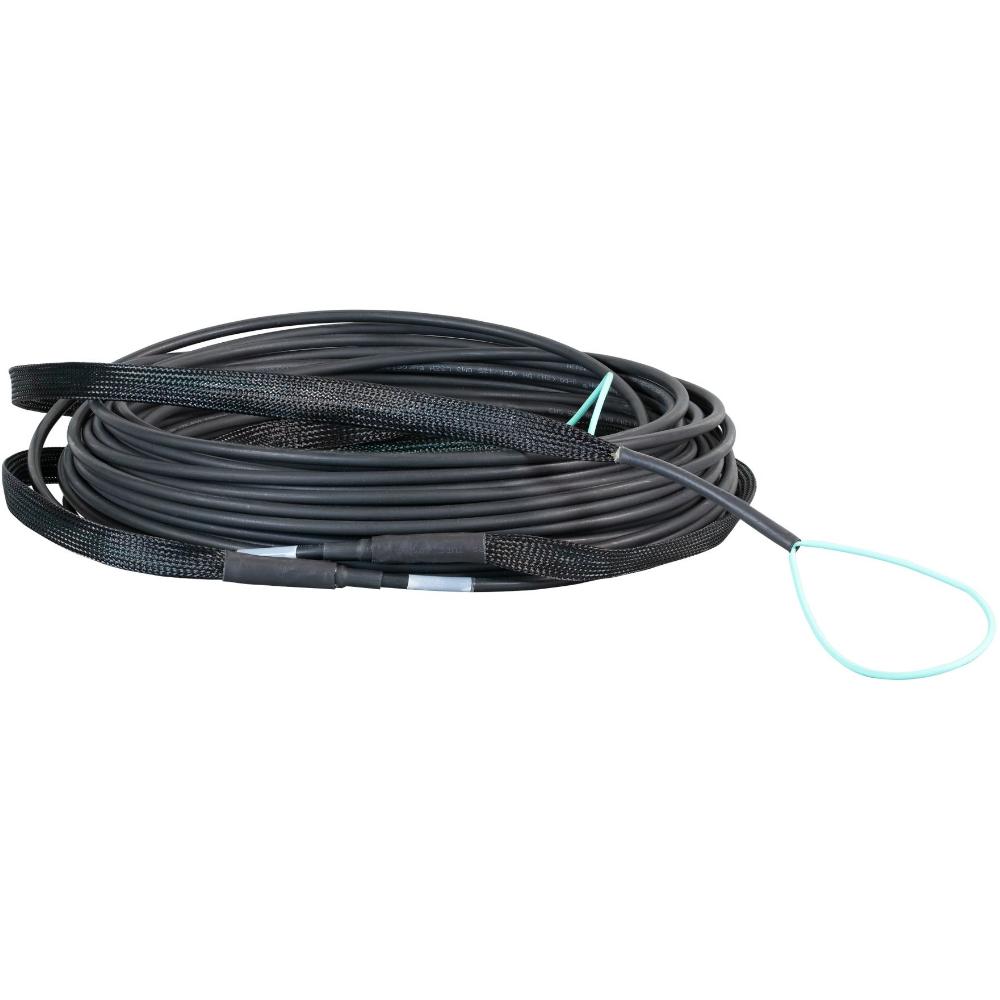

• Invoerhulp beide zijden voorzien van geweven beschermslang
• Lengte invoerhulp 130 cm
• Diameter invoerhulp 8 vezels circa 15 mm

Uitleg van termen
• LC compacte glasvezelconnector met 1,25 mm ferrule en klikvergrendeling voor hoge poortdichtheid
• Multimode 50/125 µm glasvezel met 50 µm kern geschikt voor kortere afstanden binnen gebouwen
• OM3 laser-geoptimaliseerde multimode vezel geschikt tot circa 300 m bij 10 Gb/s en circa 100 m bij 40/100 Gb/s
• IEC International Electrotechnical Commission; internationale normeringsorganisatie voor elektrotechnische standaarden
• CPR Construction Products Regulation (EU 305/2011); Europese regelgeving voor brandgedrag van bouwproducten waaronder kabels
• Dca brandklasse binnen CPR die beperkte bijdrage aan brandontwikkeling en rookvorming aangeeft
• LSZH mantel zonder halogenen met lage rookontwikkeling bij brand
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel voor binneninstallaties
• Invoegverlies optische demping bij overgang tussen twee glasvezelcomponenten

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor transmissie in één richting
• Duplex twee glasvezels voor gelijktijdige zending en ontvangst

Uitleg OM-categorieën
• OM1 multimode 62,5/125 µm geschikt tot circa 275 m bij 1 Gb/s en circa 33 m bij 10 Gb/s
• OM2 multimode 50/125 µm geschikt tot circa 550 m bij 1 Gb/s en circa 82 m bij 10 Gb/s
• OM3 laser-geoptimaliseerde 50/125 µm geschikt tot circa 300 m bij 10 Gb/s en circa 100 m bij 40/100 Gb/s
• OM4 verbeterde laser-geoptimaliseerde 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40/100 Gb/s
• OM5 wideband 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40/100 Gb/s, geoptimaliseerd voor SWDM-transmissie
