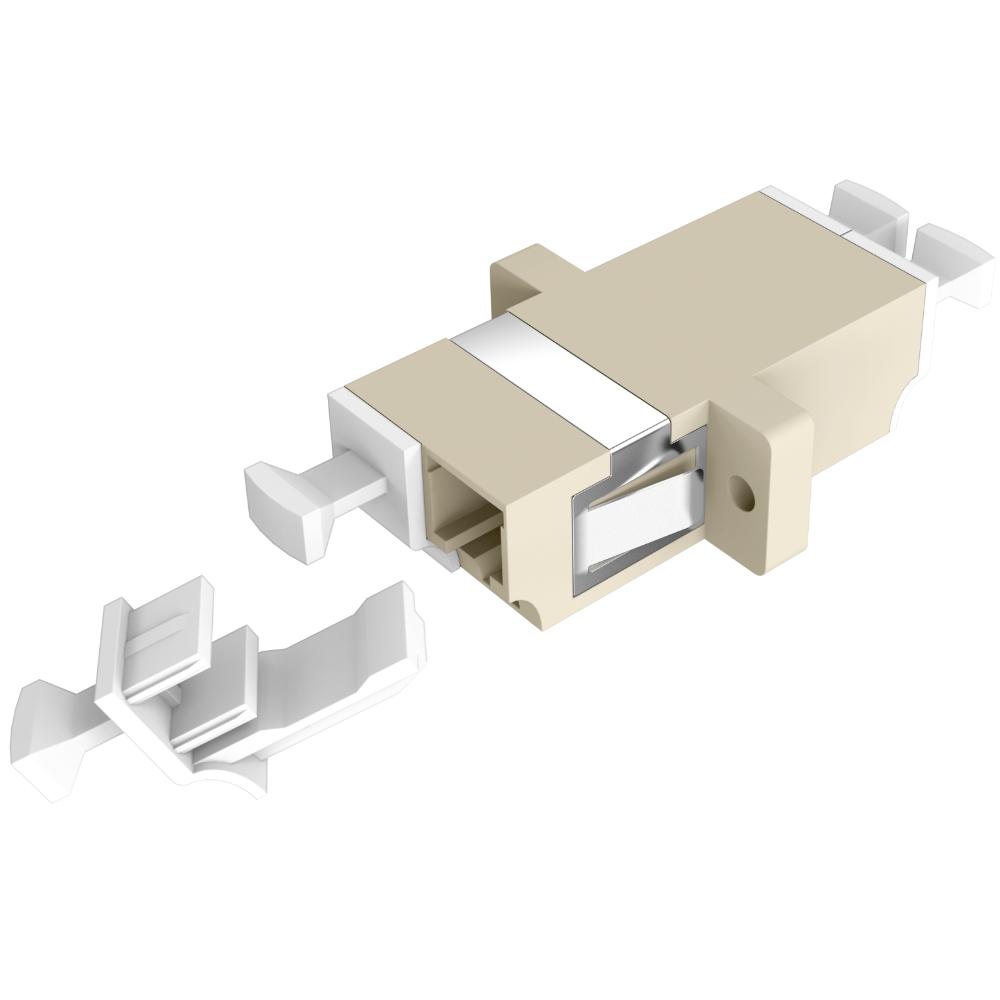

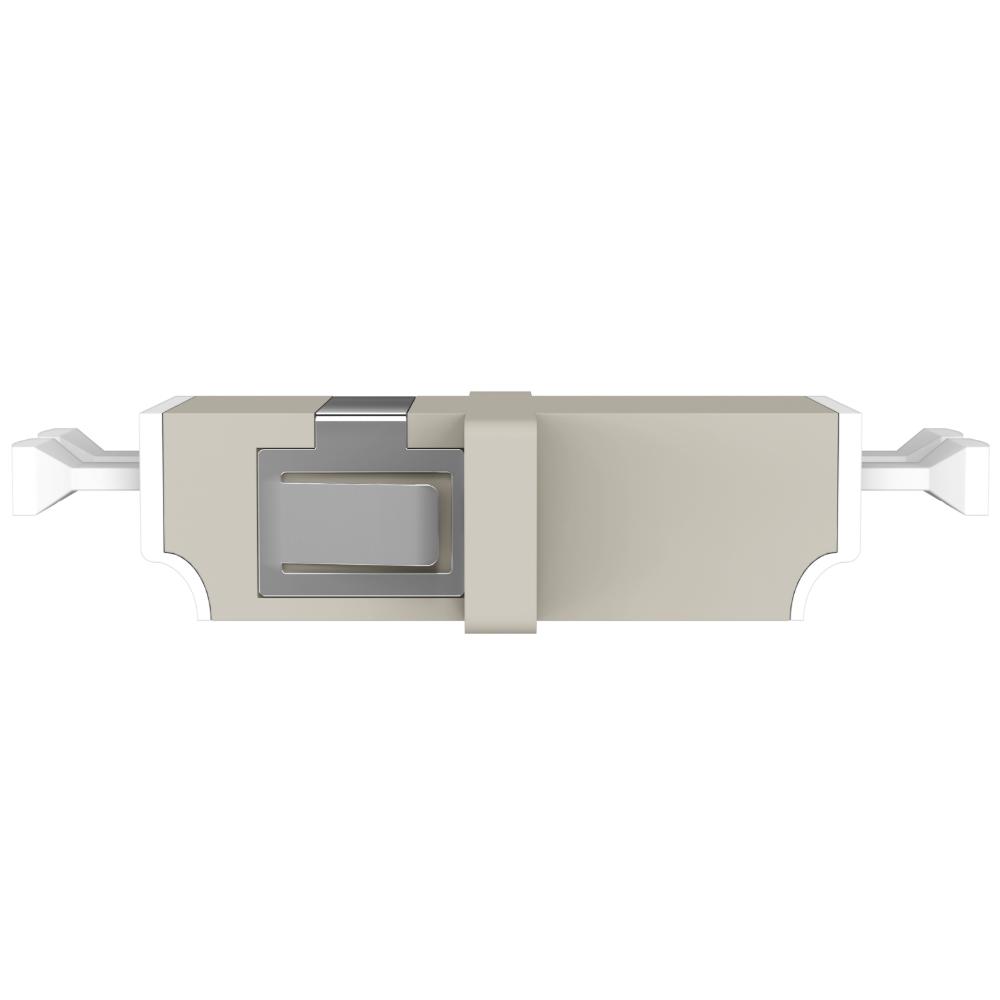

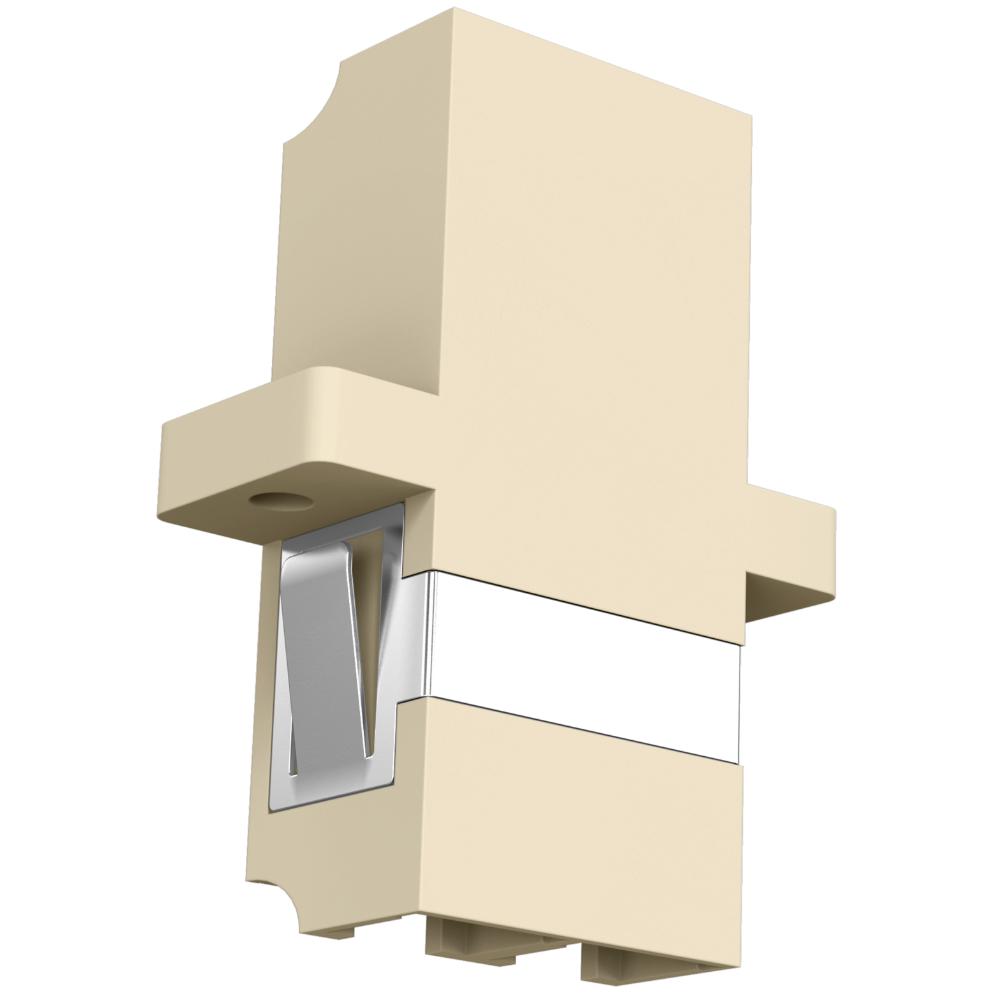

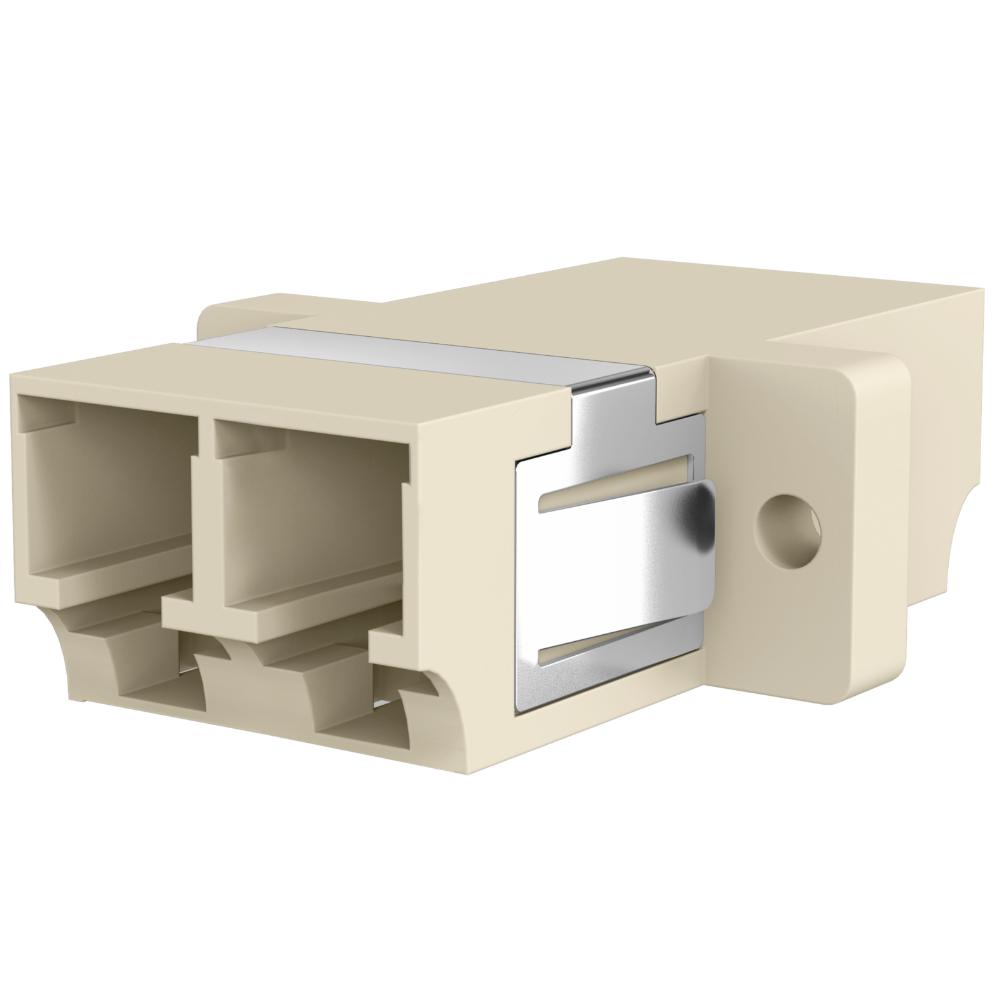

Glasvezel adapter - LC

Deze glasvezeladapter is bedoeld voor het realiseren van een optische verbinding tussen twee LC-duplex glasvezelconnectoren in een paneel, frame of module-opening binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801. De adapter heeft aan beide zijden een LC-duplex interface en is geschikt voor multimode OM1/OM2 vezelverbindingen. De adapter borgt een betrouwbare optische doorgang met lage invoegdemping en is ontworpen om twee patchkabels optisch met elkaar te koppelen zonder het gebruik van een extra kabel tussen de aansluitingen. Het kunststof huis gecombineerd met een keramische ferrule zorgt voor precieze vezeluitlijning en optische stabiliteit.

Specificaties
• Producttype glasvezeladapter / koppeling
• Uitvoering LC-duplex naar LC-duplex
• Vezeltype multimode (OM1/OM2)
• Aansluiting zijde 1 LC-duplex
• Aansluiting zijde 2 LC-duplex
• Connectorafwerking UPC (normale polish)
• Huismateriaal kunststof (beige)
• Ferrule-materiaal keramiek (precisieferrule)
• Kleur beige (multimode OM1/OM2-codering)
• Invoegdemping < 0,2 dB typisch bij 850 nm
• Montagevorm geschikt voor SC-simplex opening

IEC-normen
• IEC 61754-20 interface specificatie voor LC connector
• IEC-conform mechanische en optische toleranties voor multimode adapters

Uitleg van termen
• LC-duplex compacte glasvezelinterface met twee vezels voor zending en ontvangst
• OM1/OM2 multimode glasvezelcategorieën voor korte tot middellange afstandsverbindingen
• UPC Ultra Physical Contact polish voor lage reflectie
• Keramische ferrule precisiehouder die de vezel exact centreert voor stabiele signaaloverdracht
• Invoegdemping optisch signaalverlies bij de koppeling tussen twee connectoren

Algemene uitleg over glasvezel-adapters
• Glasvezel-adapter of koppeling wordt gebruikt om twee glasvezelpatchkabels met dezelfde connectorstijl optisch met elkaar te verbinden
• Multimode glasvezelsystemen zijn geoptimaliseerd voor lokale netwerken en datacommunicatie over korte tot middellange afstanden
• Adapterkleur (zoals beige voor OM1/OM2) helpt bij correcte identificatie in paneel-installaties
