Glasvezel adapter - LC

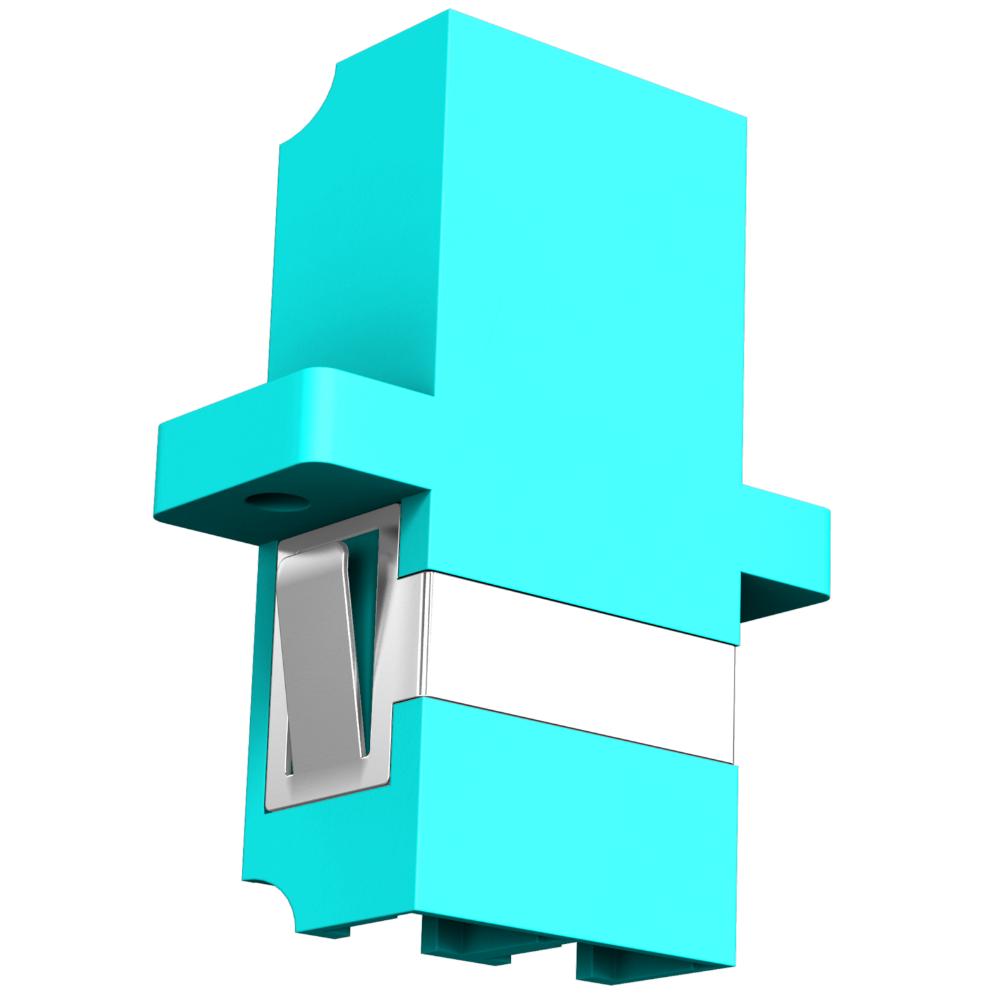

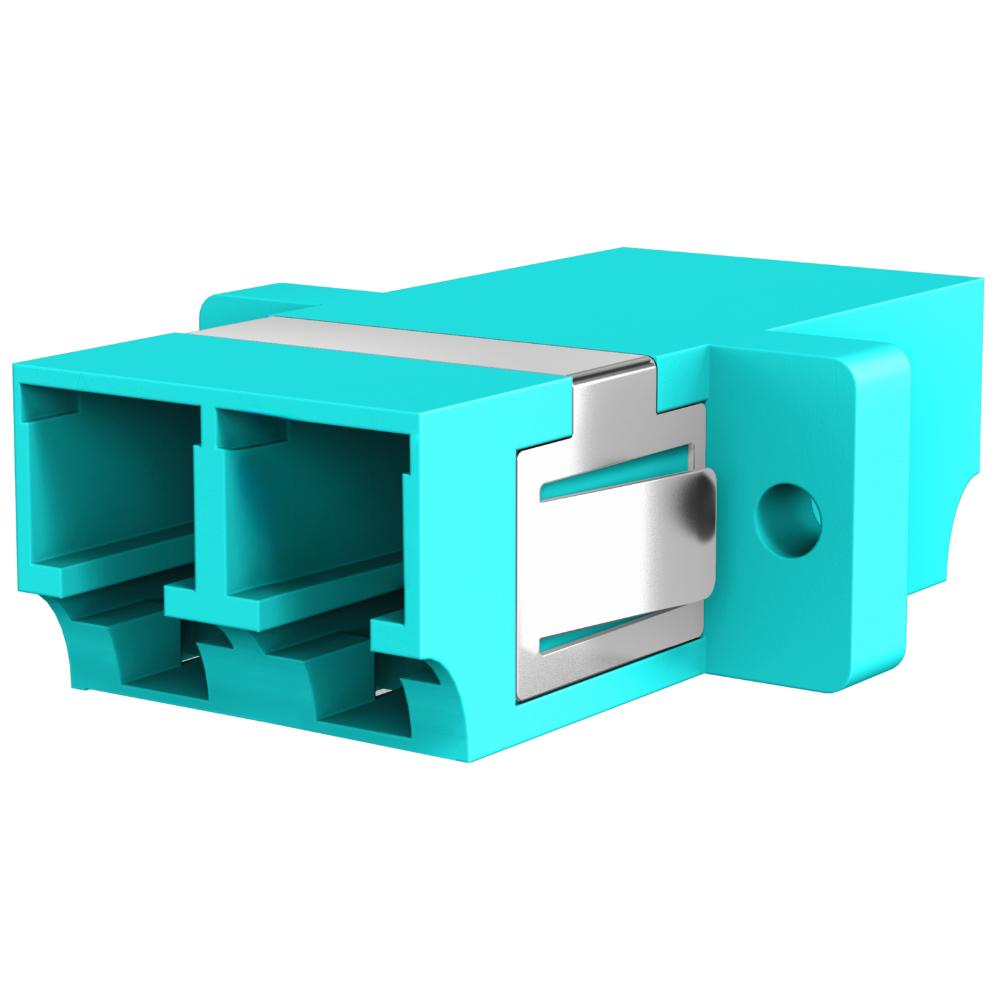

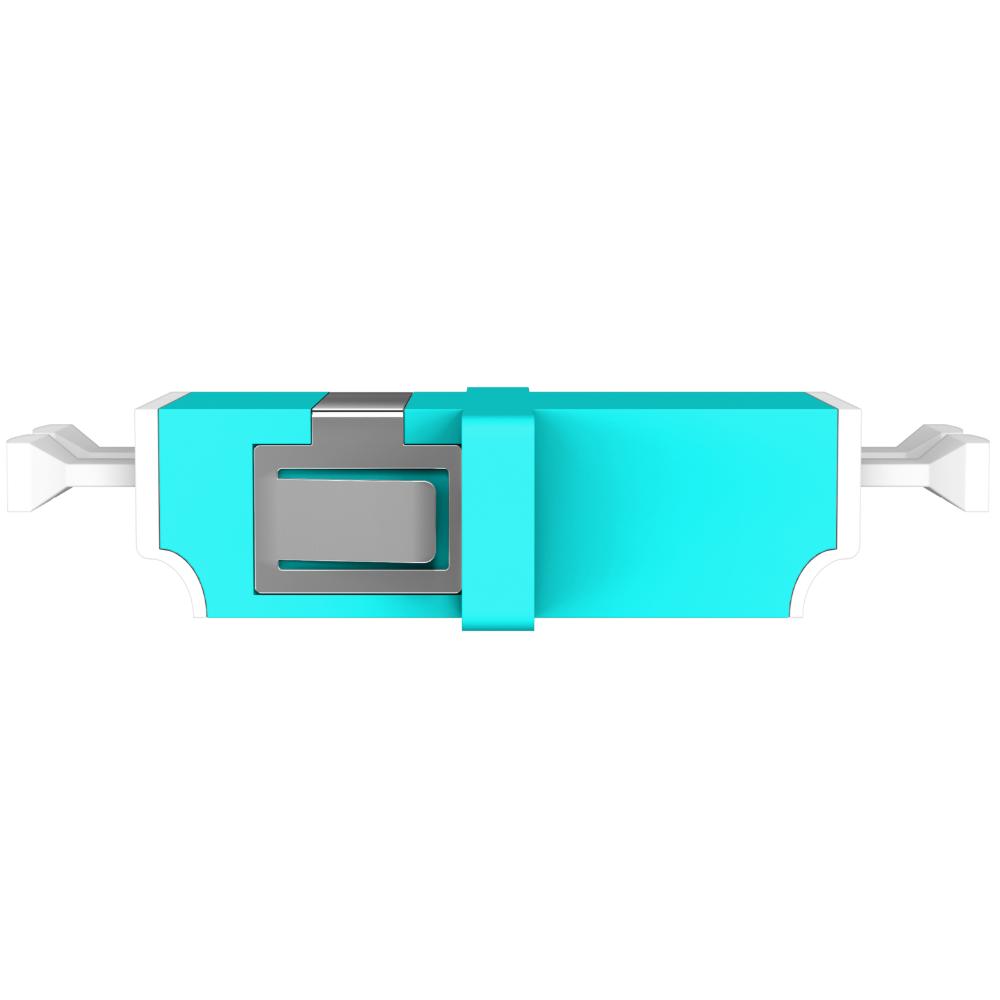

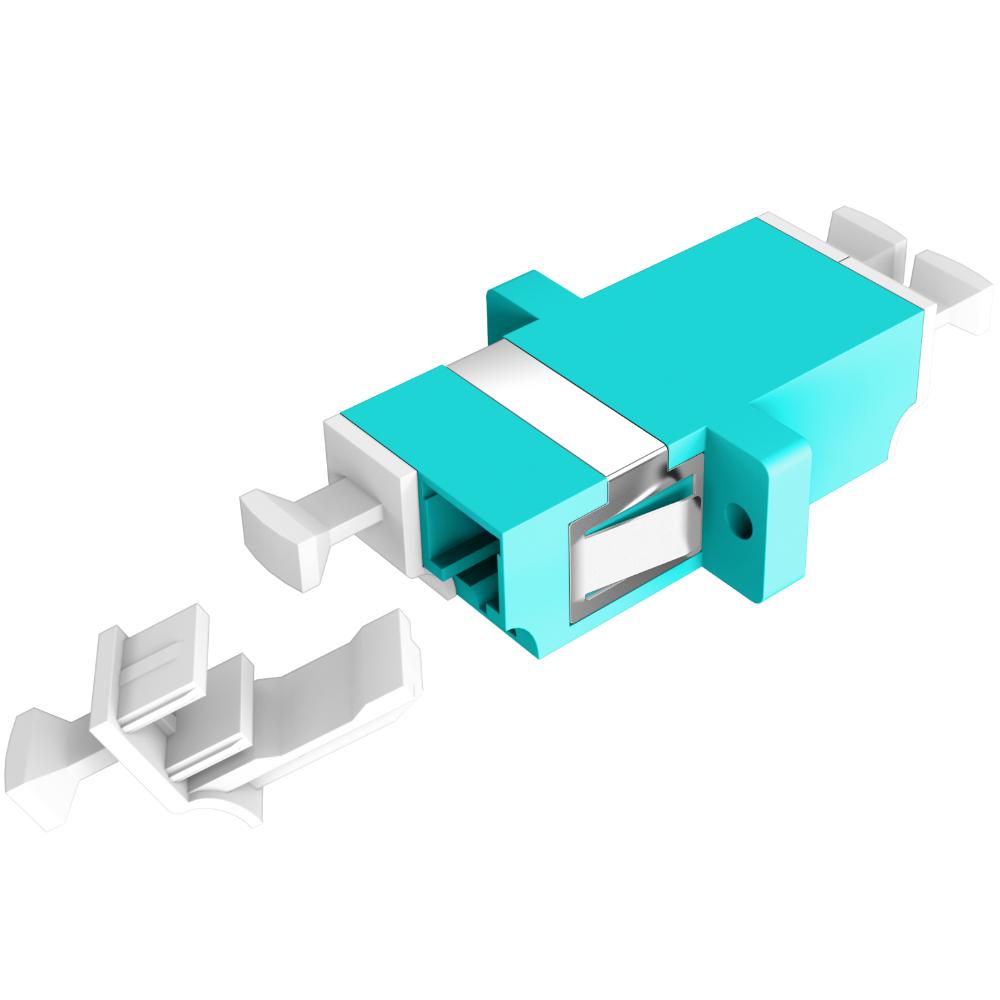

Deze glasvezeladapter is bedoeld voor het realiseren van een optische verbinding tussen twee LC-duplex glasvezelconnectoren in een paneel, frame of module-opening binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801. De adapter heeft aan beide zijden een LC-duplex interface en is geschikt voor multimode OM3 vezelverbindingen. De adapter biedt een betrouwbare optische doorgang met lage invoegdemping en is ontworpen om twee patchkabels optisch met elkaar te koppelen zonder het gebruik van een extra kabel tussen de aansluitingen. Het kunststof huis gecombineerd met een keramische ferrule zorgt voor precieze vezeluitlijning en stabiele signaaloverdracht.

Specificaties
• Producttype glasvezeladapter / koppeling
• Uitvoering LC-duplex naar LC-duplex
• Vezeltype multimode
• Categorie OM3
• Aansluiting zijde 1 LC-duplex
• Aansluiting zijde 2 LC-duplex
• Connectorafwerking UPC (normale polish)
• Huismateriaal kunststof
• Ferrule-materiaal keramische ferrule voor precieze uitlijning
• Kleur aqua (OM3-codering)
• Invoegdemping < 0,2 dB typisch bij 850 nm
• Montagevorm passend voor SC-simplex opening

IEC-normen
• IEC 61754-20 specificatie voor LC-connectorinterface
• IEC-conform mechanische en optische toleranties voor multimode adapters

Uitleg van termen
• LC-duplex compacte glasvezelinterface met twee vezels voor zending en ontvangst
• OM3 multimode glasvezelklasse geoptimaliseerd voor hogere datasnelheden over middellange afstanden
• UPC Ultra Physical Contact polish voor lage reflectie
• Keramische ferrule precisiehouder die de vezel exact centreert voor stabiele signaaloverdracht
• Invoegdemping optisch signaalverlies gemeten bij de koppeling tussen twee connectoren

Algemene uitleg over glasvezel-adapters
• Glasvezel-adapter of koppeling wordt gebruikt om twee glasvezelpatchkabels met dezelfde connectorstijl optisch met elkaar te verbinden
• Multimode glasvezelsystemen zijn geoptimaliseerd voor lokale netwerken en datacommunicatie over korte tot middellange afstanden
• Adapterkleur (zoals aqua voor OM3) helpt bij correcte identificatie in paneel-installaties
