Spiraal laadkabel auto

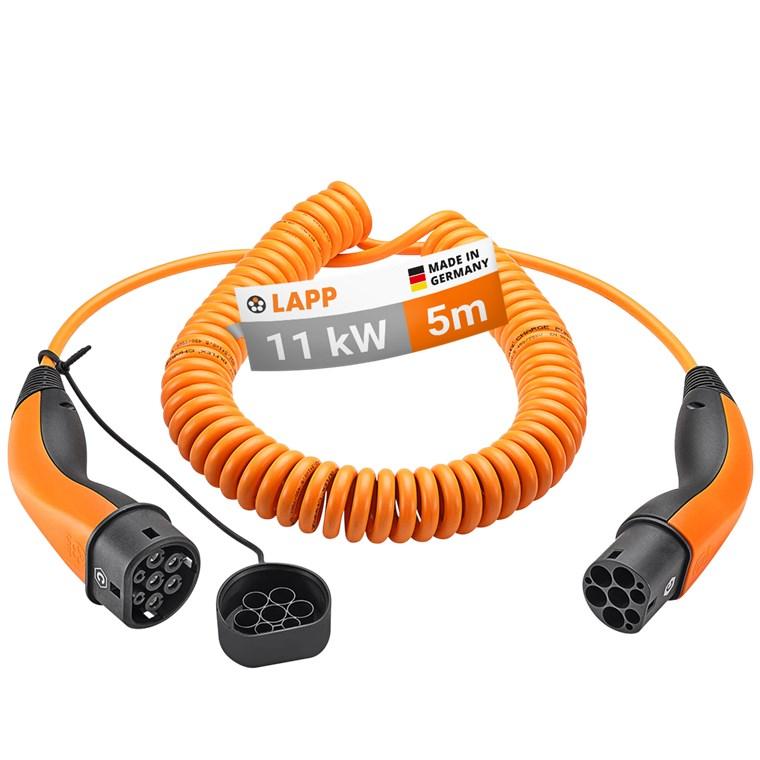

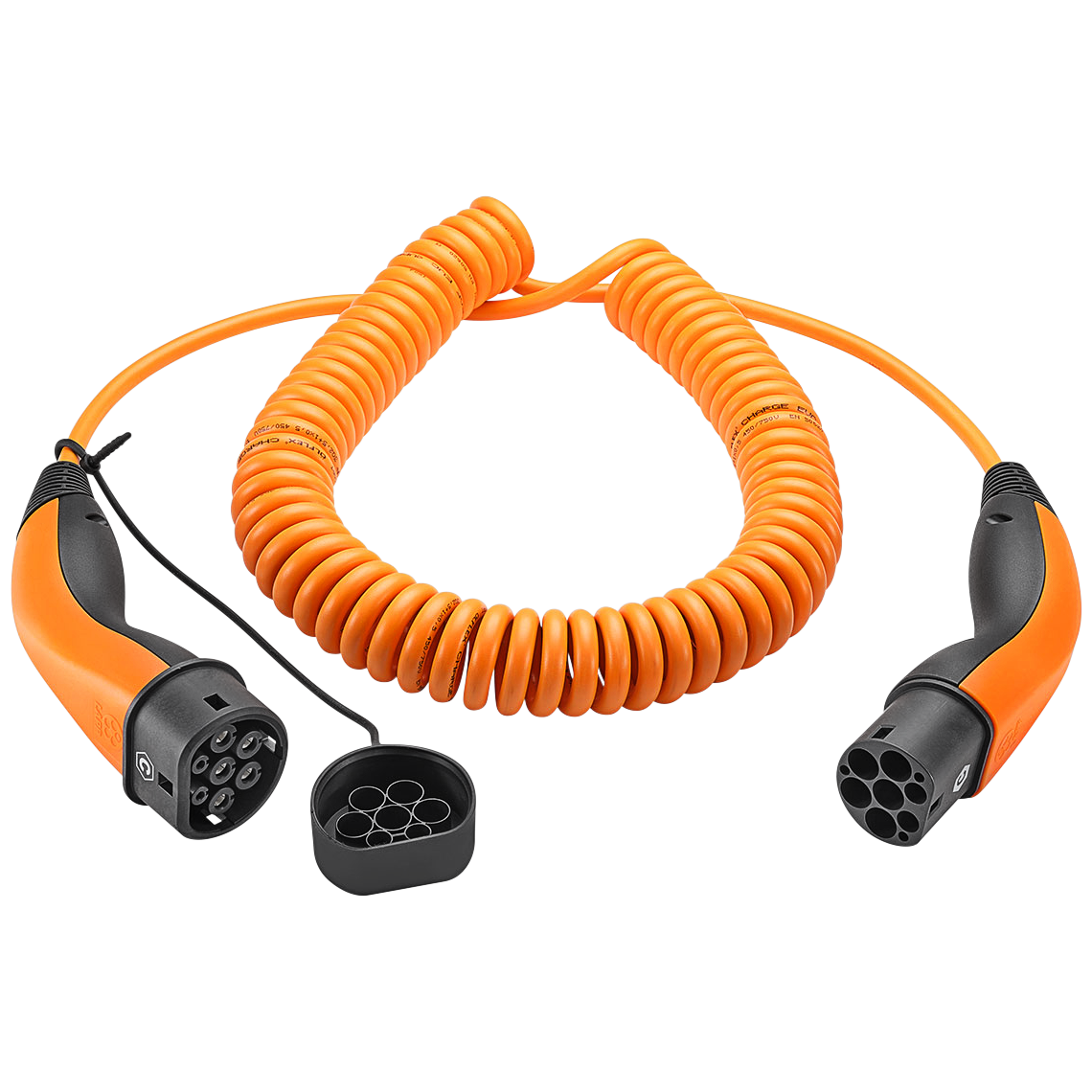

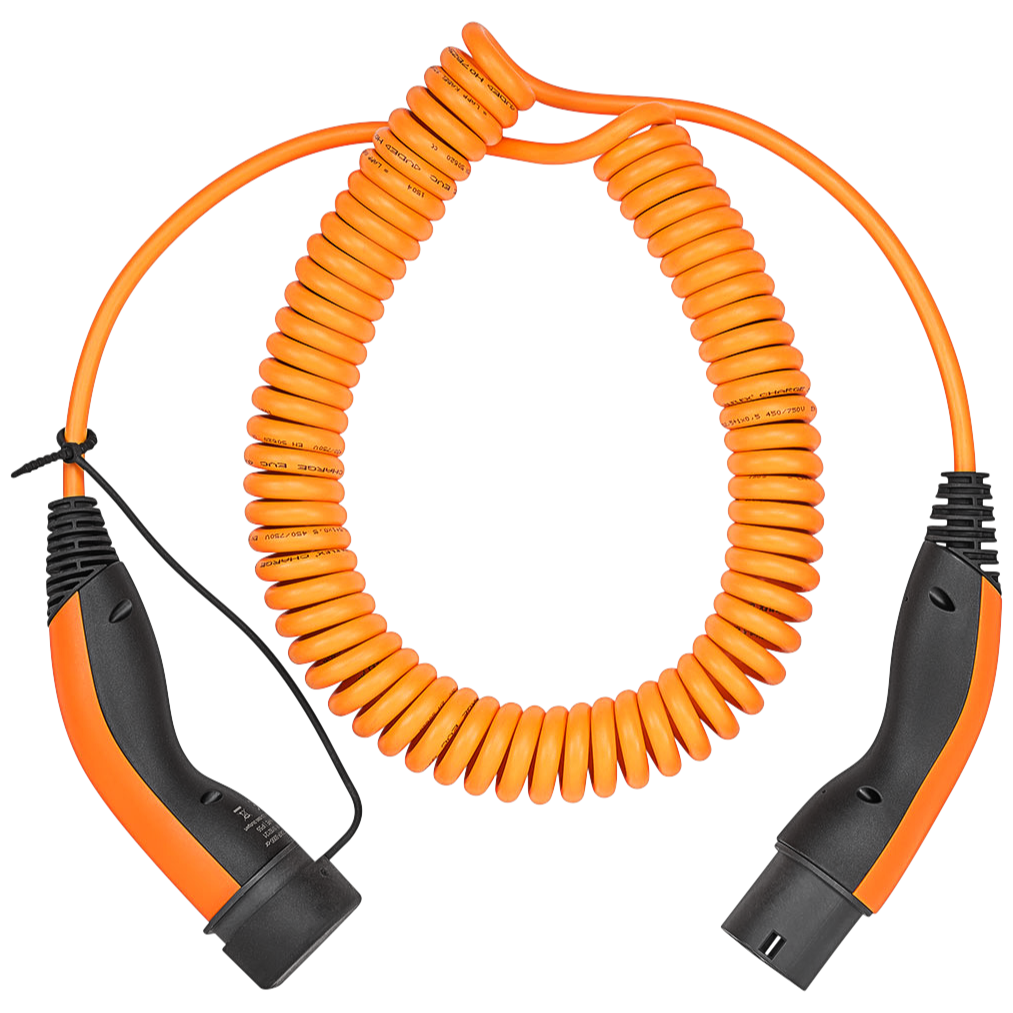

Spiraal-laadkabel Type 2 – Mode 3 – tot 11 kW
Praktische en robuuste laadkabel met spiraalvormig ontwerp voor overzichtelijk en comfortabel laden. Dankzij de spiraalconstructie blijft de kabel compact, raakt deze niet vervuild door contact met de grond en is hij eenvoudig op te bergen. Deze laadkabel is ontworpen en geproduceerd in Duitsland en wordt geleverd met 10 jaar garantie.

Toepassing
Voor het laden van elektrische voertuigen en plug-in hybrides met een Type-2-aansluiting via een laadpaal, laadstation of wallbox. Geschikt voor gebruik bij publieke en particuliere laadpunten.

Varianten zoals lengte en uitvoering worden gekozen via de select box.

Montage / gebruik / werking
De Type-2-koppeling wordt aangesloten op het voertuig en de Type-2-stekker op het laadpunt. De laadmodus is Mode 3 volgens IEC 61851. Het laadproces start en stopt automatisch via de voertuigelektronica. Door de spiraalvorm blijft de kabel tijdens het laden op spanning en raakt deze de grond niet.

Uitvoering / aansluitingen
• Aansluitingen: Type 2 koppeling (voertuigzijde) en Type 2 stekker (laadzijde) volgens IEC 62196
• Laadmodus: Mode 3 volgens IEC 61851
• Kabeltype: spiraalkabel met mantel van ÖLFLEX® CHARGE

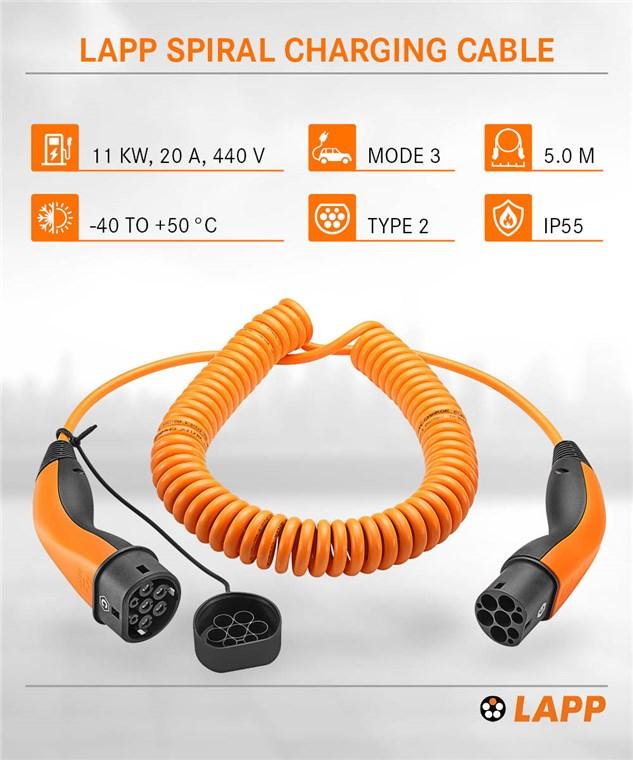

Technische specificaties
• Maximaal laadvermogen: tot 11 kW
• Maximale stroom: 20 A
• Nominale spanning: 440 V AC
• Aantal fasen: 3
• Laden: ondersteunt 3-fasig laden en 1-fasig laden tot 3,7 kW
• Aderdoorsnede: 2,5 mm²
• Kabellengte: 5 m
• Beschermingsgraad: IP55
• IP55: beschermd tegen stofafzetting en tegen waterstralen vanuit alle richtingen, geschikt voor gebruik buitenshuis
• Bedrijfstemperatuur: −40 °C tot +50 °C

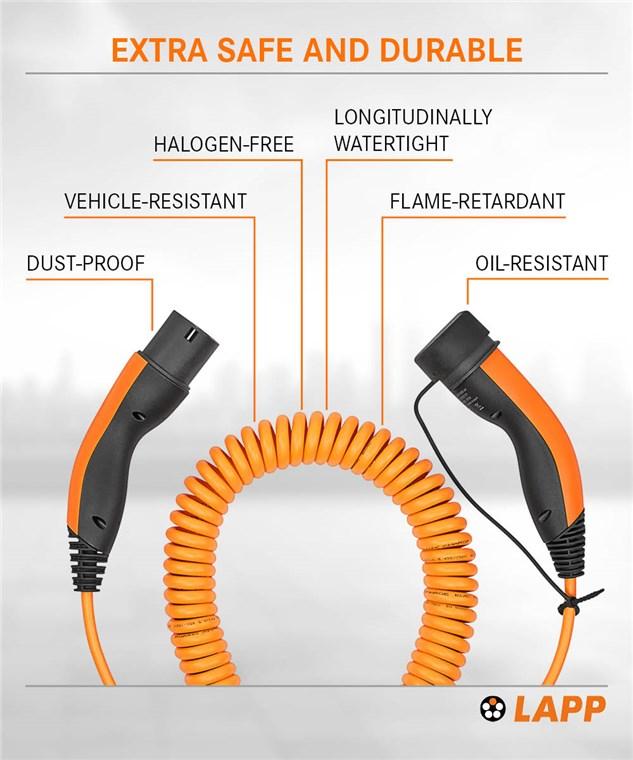

• Bestendigheid: olie- en vochtbestendig
• Herkomst: gemaakt in Duitsland
• Garantie: 10 jaar

Keurmerken & normen
• IEC 62196-1 – Algemene eisen voor stekkers en voertuigconnectoren voor elektrisch laden
• IEC 62196-2 – Specificaties voor Type-2-connectoren voor AC-laden
• IEC 61851-1 – Eisen voor geleidend laden van elektrische voertuigen (Mode 3)
• CE – Conform Europese veiligheids- en conformiteitseisen
• WEEE – Richtlijn voor afgedankte elektrische en elektronische apparatuur

Inhoud van de verpakking
• Laadkabel met beschermkap
• Bedieningshandleiding

Bijzonderheden

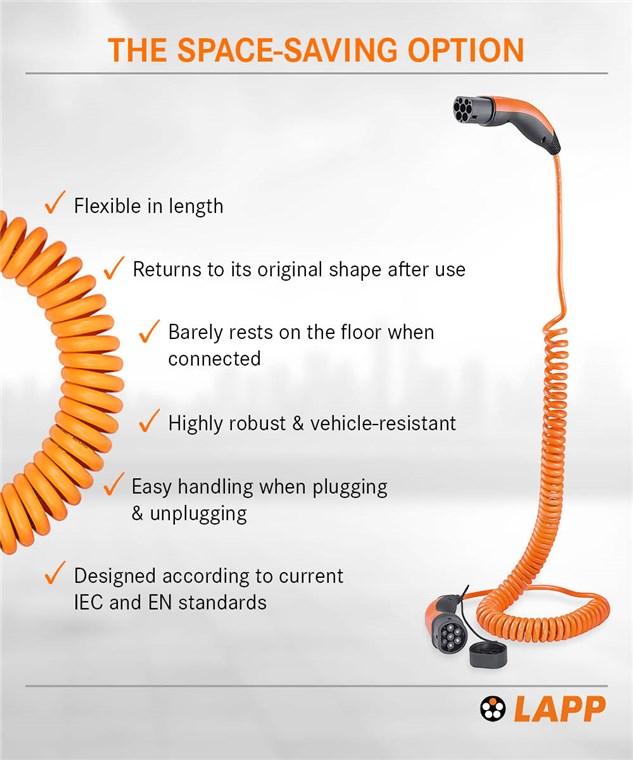

• Spiraalvormige kabel voor plaatsbesparende opslag

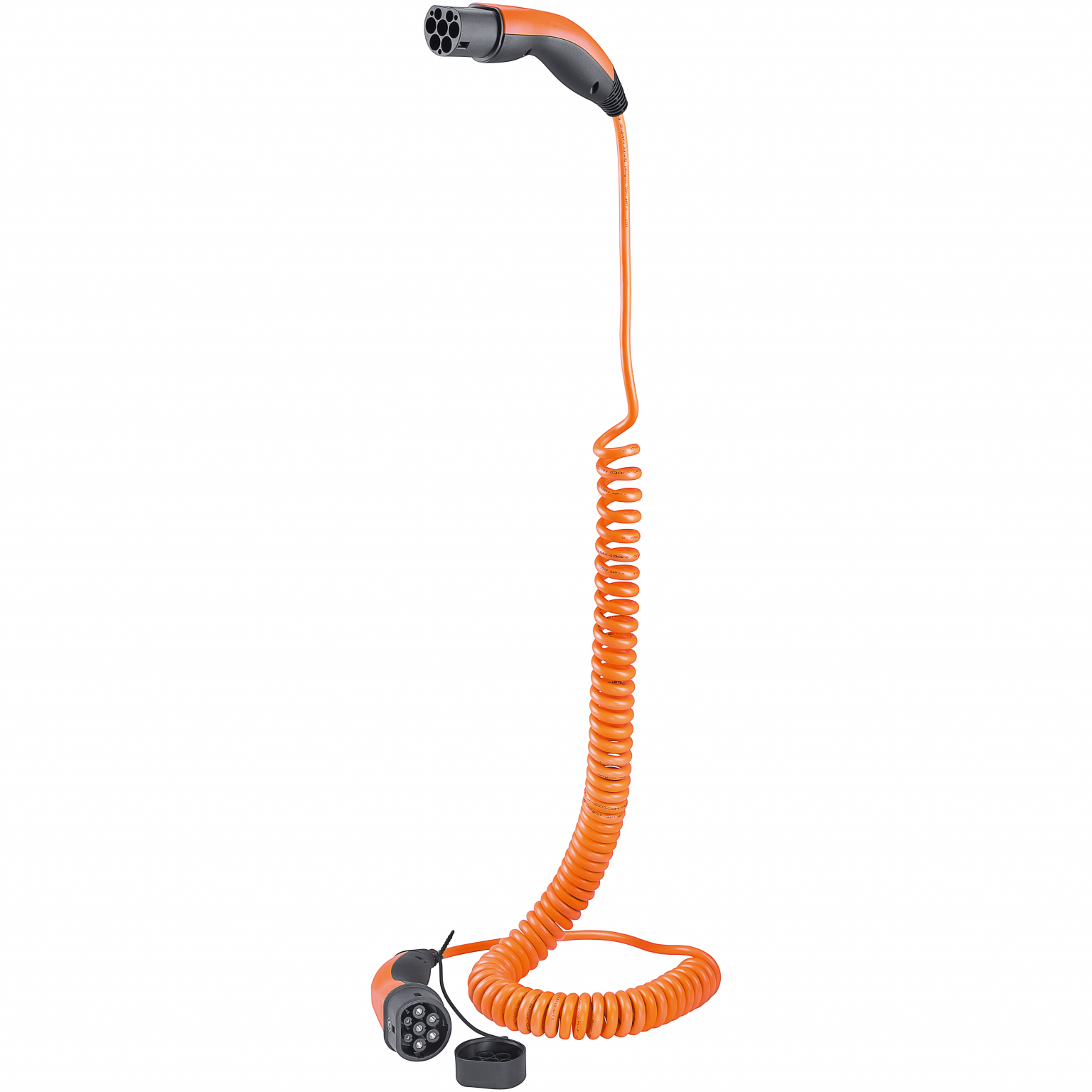

• Voorkomt contact met de grond tijdens het laden
• Ergonomisch vormgegeven, massief rubberen handgrepen

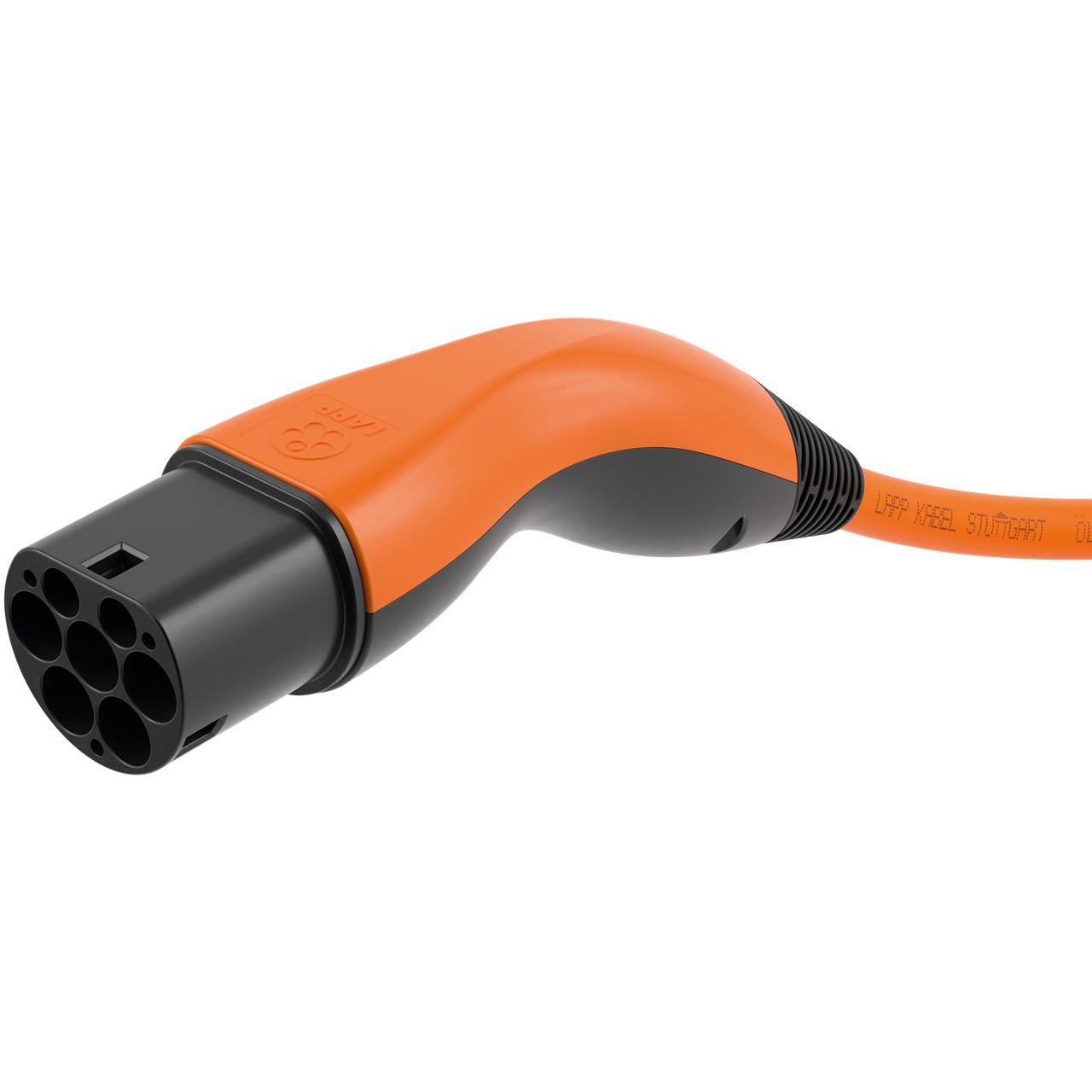

• Beschermkap op de Type-2-koppeling aan voertuigzijde tegen vuil en vocht
• Zilvergecoate, corrosiebestendige contactpinnen voor stabiele stroomoverdracht
• Overrijdbestendige constructie voor intensief dagelijks gebruik
