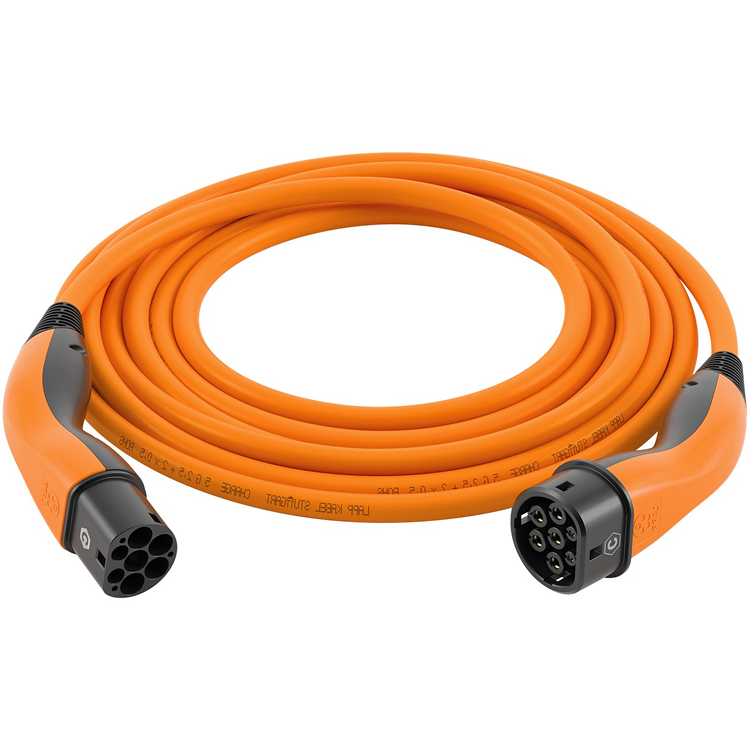

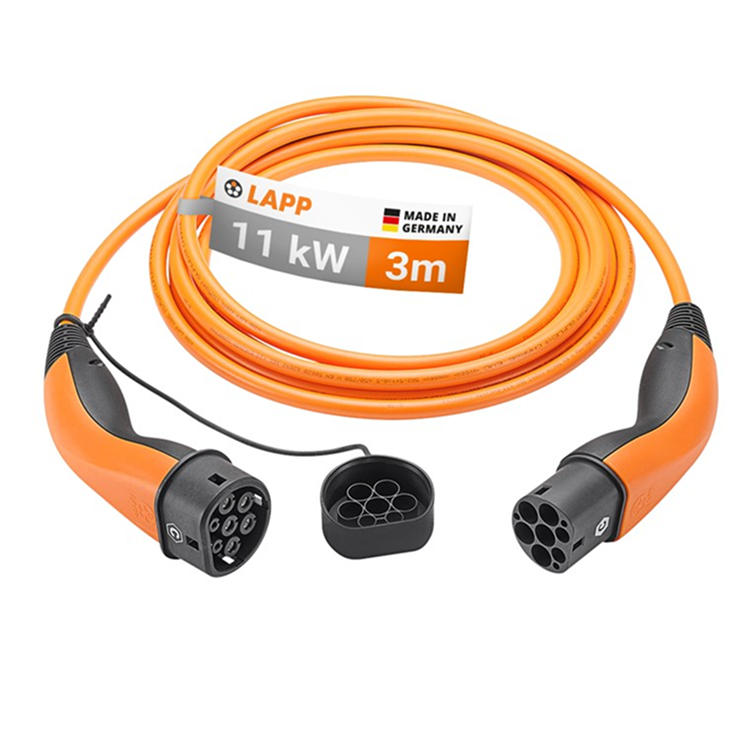

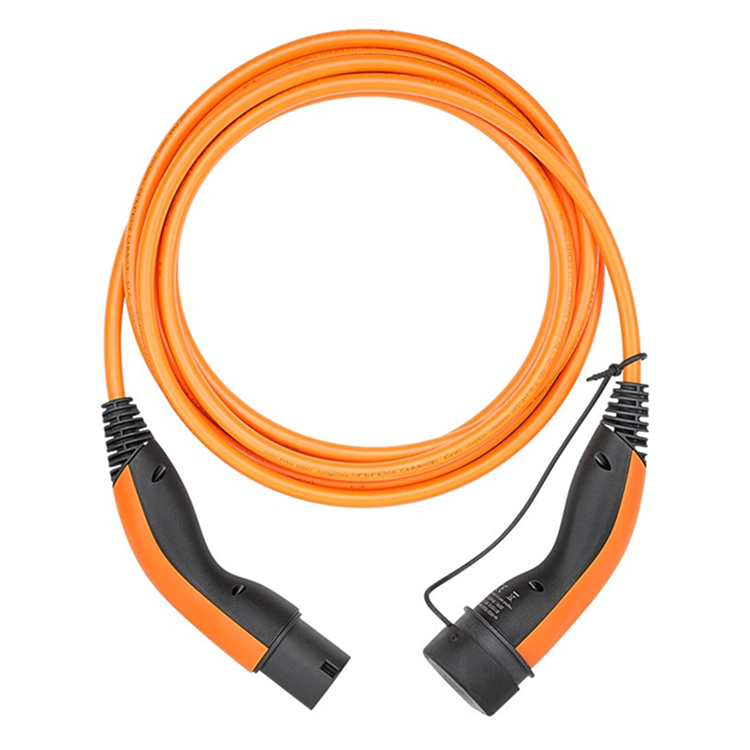

Laadkabel Type 2, tot 11 kW, 3 m, oranje

Laadkabel Type 2 – Mode 3 – tot 11 kW
Betrouwbare en praktisch uitgevoerde laadkabel voor dagelijks gebruik, ontworpen voor efficiënt en stabiel laden van elektrische voertuigen en plug-in hybrides. Dankzij de 3-fasige kabelopbouw is snel laden mogelijk, terwijl de kabel ook 1-fasig laden ondersteunt. Deze laadkabel is ontwikkeld en geproduceerd in Duitsland en wordt geleverd met 10 jaar garantie.

Toepassing
Voor het laden van elektrische voertuigen en plug-in hybrides met een Type-2-aansluiting via een laadpaal, laadstation of wallbox. Geschikt voor gebruik bij publieke en particuliere laadpunten binnen Europa.

Varianten zoals lengte en uitvoering worden gekozen via de select box.

Montage / gebruik / werking
De Type-2-koppeling wordt aangesloten op het voertuig en de Type-2-stekker op het laadpunt. De laadmodus is Mode 3 volgens IEC 61851. Het laadproces start en stopt automatisch via de voertuigelektronica, zonder tussenliggende controlebox.

Uitvoering / aansluitingen

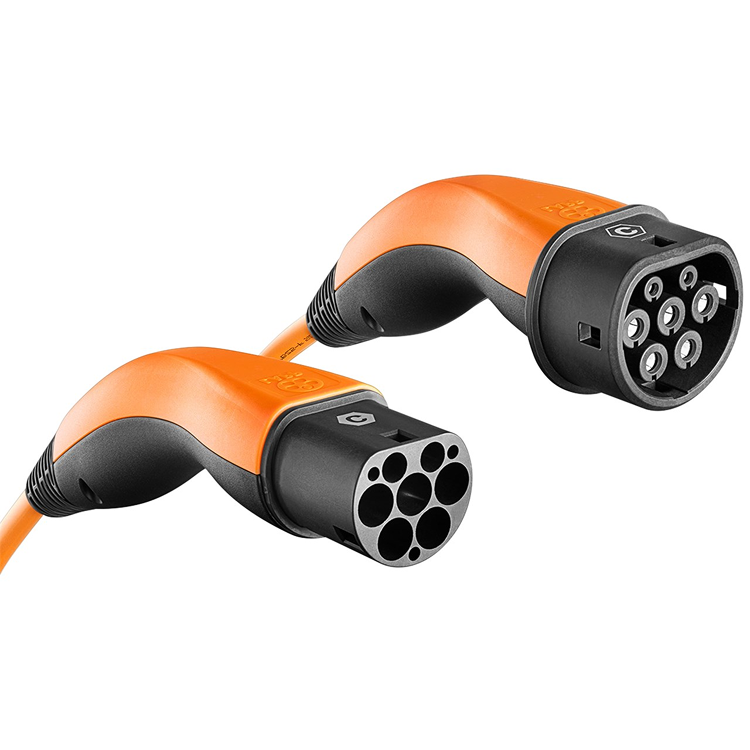

• Aansluitingen: Type 2 koppeling (voertuigzijde) en Type 2 stekker (laadzijde) volgens IEC 62196
• Laadmodus: Mode 3 volgens IEC 61851
• Kabeltype: ÖLFLEX® CHARGE, gladde kabel

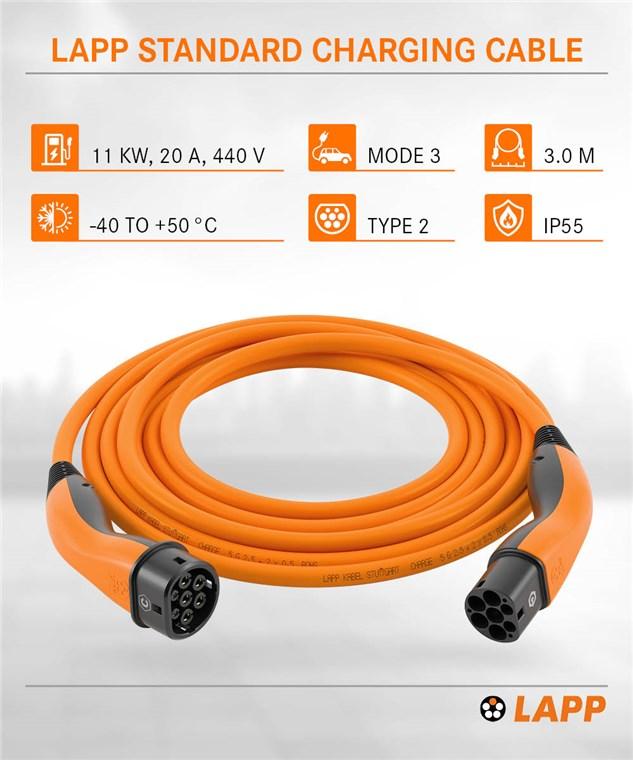

Technische specificaties
• Maximaal laadvermogen: tot 11 kW
• Maximale stroom: 20 A
• Nominale spanning: 440 V AC
• Aantal fasen: 3
• Laden: ondersteunt 3-fasig laden en 1-fasig laden tot 3,7 kW
• Aderdoorsnede: 2,5 mm²
• Beschermingsgraad: IP55
• IP55: beschermd tegen stofafzetting en tegen waterstralen vanuit alle richtingen, geschikt voor gebruik buitenshuis
• Bedrijfstemperatuur: −40 °C tot +50 °C
• Bestendigheid: olie- en vochtbestendig
• Brandgedrag: vlamvertragend
• Herkomst: gemaakt in Duitsland
• Garantie: 10 jaar

Keurmerken & normen
• IEC 62196-1:2022 – Algemene eisen voor stekkers en voertuigconnectoren voor elektrisch laden
• IEC 62196-2:2022 – Specificaties voor Type-2-connectoren voor AC-laden
• IEC 61851-1:2023 – Eisen voor geleidend laden van elektrische voertuigen (Mode 3)
• IEC 62893-1:2017 – Eisen voor kabels voor het laden van elektrische voertuigen
• DIN EN 17186:2019 – Eisen voor voertuiglaadinfrastructuur en laadconnectoren
• CE – Conform Europese veiligheids- en conformiteitseisen
• RoHS (2011/65/EU) – Beperking van gevaarlijke stoffen in elektrische apparatuur
• LVD (2014/35/EU) – Laagspanningsrichtlijn voor elektrische veiligheid

Inhoud van de verpakking

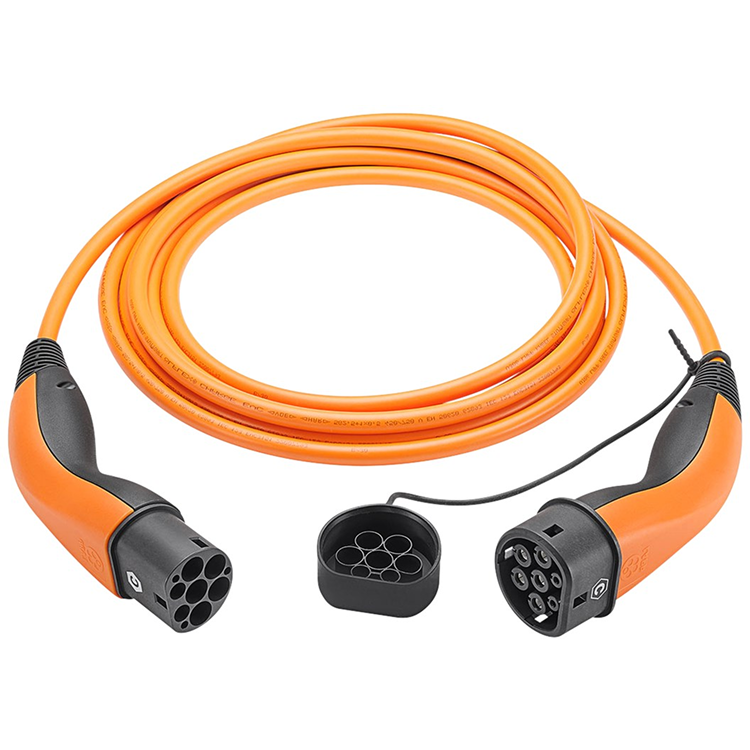

• Laadkabel met beschermkap
• Bedieningshandleiding

Bijzonderheden
• Ergonomisch vormgegeven, massief rubberen handgrepen
• Beschermkap op de Type-2-koppeling aan voertuigzijde tegen vuil en vocht
• Zilvergecoate, corrosiebestendige contactpinnen voor betrouwbare stroomoverdracht
• Overrijdbestendige kabel- en stekkerconstructie voor dagelijks gebruik
• Lichtgewicht ontwerp voor eenvoudig hanteren en opbergen
