Kabelwartel

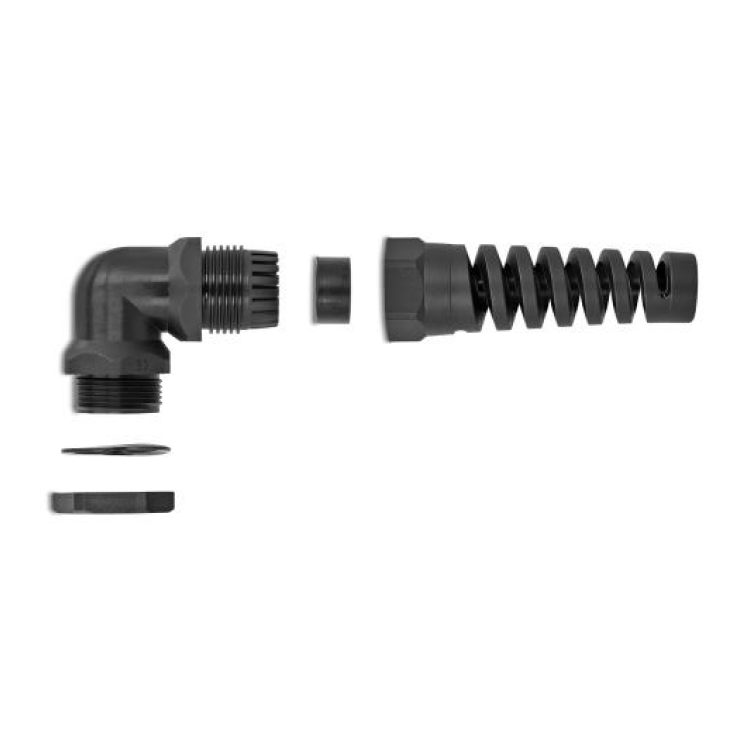

Deze 90° kabelwartel met trekontlasting wordt gebruikt voor het water- en stofdicht doorvoeren en beschermen van kabels in behuizingen, verdeelkasten en installaties met beperkte inbouwruimte. De haakse uitvoering maakt het mogelijk om kabels onder een hoek te geleiden, wat ideaal is in situaties waar rechte doorvoeren niet passen. De wartel zorgt voor een mechanische bevestiging van de kabel en voorkomt dat vocht, stof en vuil de behuizing binnendringen. De geïntegreerde trekontlasting met buigbescherming voorkomt overmatige buiging van kabels en beschermt tegen mechanische belasting, bijvoorbeeld bij bewegende onderdelen of trillingen. Hierdoor blijft de kabelverbinding betrouwbaar en wordt slijtage verminderd. De wartel is geschikt voor kabeldiameters van 4 mm tot 8 mm en is voorzien van een PG9 schroefdraad. Het kunststof materiaal biedt een goede mechanische sterkte en bestendigheid tegen omgevingsinvloeden. Dankzij de IP68-classificatie is de wartel volledig stofdicht en beschermd tegen langdurige onderdompeling in water.

Specificaties
Type product: kabelwartel
Soort: haakse kabelwartel met trekontlasting
Kabeldiameter: 4 mm – 8 mm
Schroefdraadmaat: PG9
Schroefdraadlengte: 8 mm
Sleutelmaat: 19 mm
Uitvoering: 90° haaks
Bescherming: IP68 (water- en stofdicht)
Temperatuurbereik: -40°C tot +100°C
Materiaal: kunststof
Kleur: zwart
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Inhoud van de verpakking
Component: kabelwartel 90°

Toepassingen
Installatietechniek: kabeldoorvoer in beperkte ruimtes.
Machinebouw: bescherming van kabels bij bewegende delen.
Automatisering: betrouwbare en afgedichte kabelgeleiding.

Toelichting op technische termen
Kabelwartel: mechanische doorvoer die kabels fixeert en afdicht in een behuizing.
IP68: classificatie voor volledige stofdichtheid en bescherming tegen langdurige onderdompeling in water.
PG schroefdraad: oudere standaard voor kabelwartels, veel gebruikt in installatietechniek.
Trekontlasting: mechanische ontlasting die voorkomt dat krachten op de kabel de verbinding beschadigen.
Buigbescherming: spiraalvormige bescherming die knikken en kabelbreuk voorkomt.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.

Belangrijke aandachtspunten
Gebruik: geschikt voor kabeldiameters van 4 mm tot 8 mm.
Montage: juiste schroefdraad (PG9) en gatdiameter gebruiken.
Toepassing: alleen waterdicht bij correcte installatie en passende kabeldiameter.
