Kabelwartel

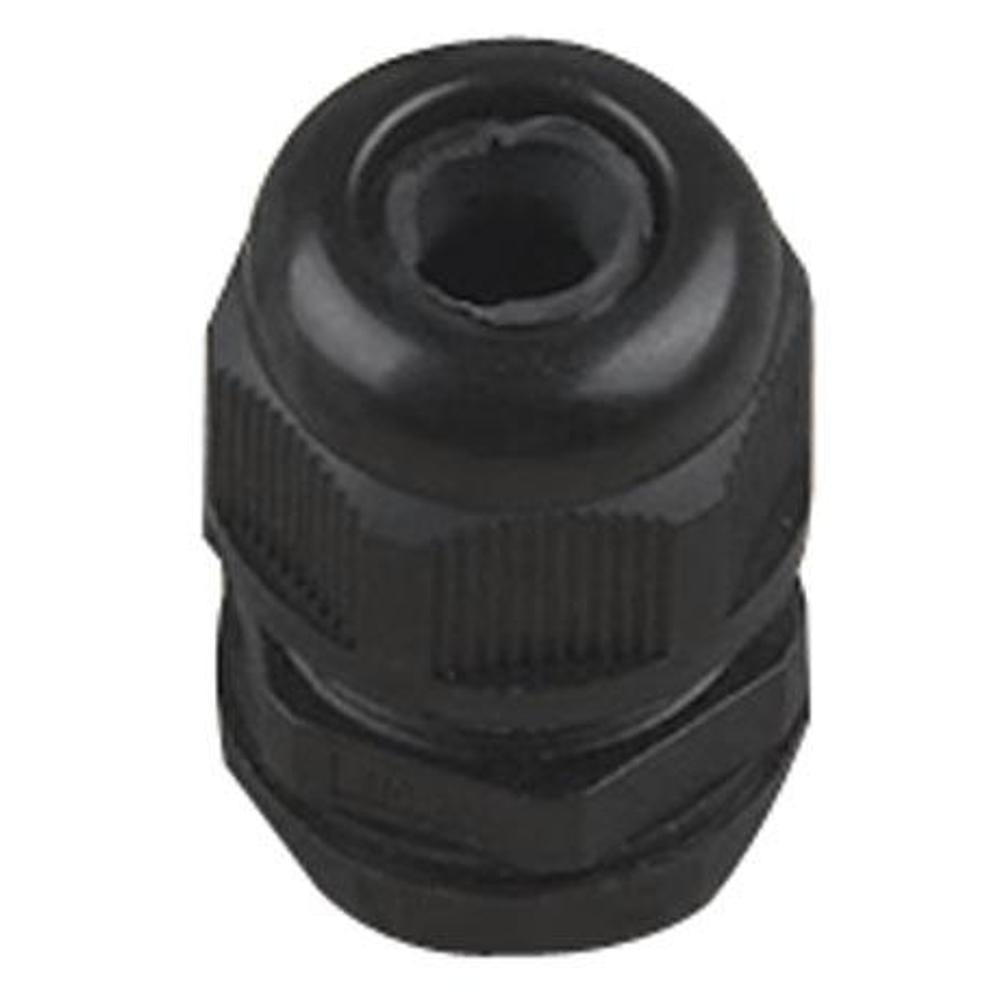

Deze metrische kabelwartel wordt gebruikt voor het water- en stofdicht doorvoeren en afdichten van kabels in behuizingen, verdeelkasten en installaties. De wartel zorgt voor een mechanische bevestiging van de kabel en voorkomt dat vocht, stof en vuil de behuizing binnendringen. Door de geïntegreerde afdichting wordt de kabel stevig geklemd, wat tevens zorgt voor trekontlasting en bescherming tegen beschadiging. De wartel is geschikt voor kabeldiameters van 4,6 mm tot 7,6 mm en is voorzien van een metrische schroefdraad (M12 x 1,5). Hierdoor is deze geschikt voor toepassingen waarbij metrische bevestiging vereist is. Het materiaal nylon 66 (PA66) biedt een hoge mechanische sterkte en bestendigheid tegen slijtage en omgevingsinvloeden. Dankzij de IP68-classificatie is de wartel volledig stofdicht en beschermd tegen langdurige onderdompeling in water. Het brede temperatuurbereik maakt gebruik mogelijk in uiteenlopende omgevingen.

Specificaties
Type product: kabelwartel
Soort: metrische waterdichte kabeldoorvoer
Kabeldiameter: 4,6 mm – 7,6 mm
Schroefdraadmaat: M12 x 1,5
Norm: IEC 698

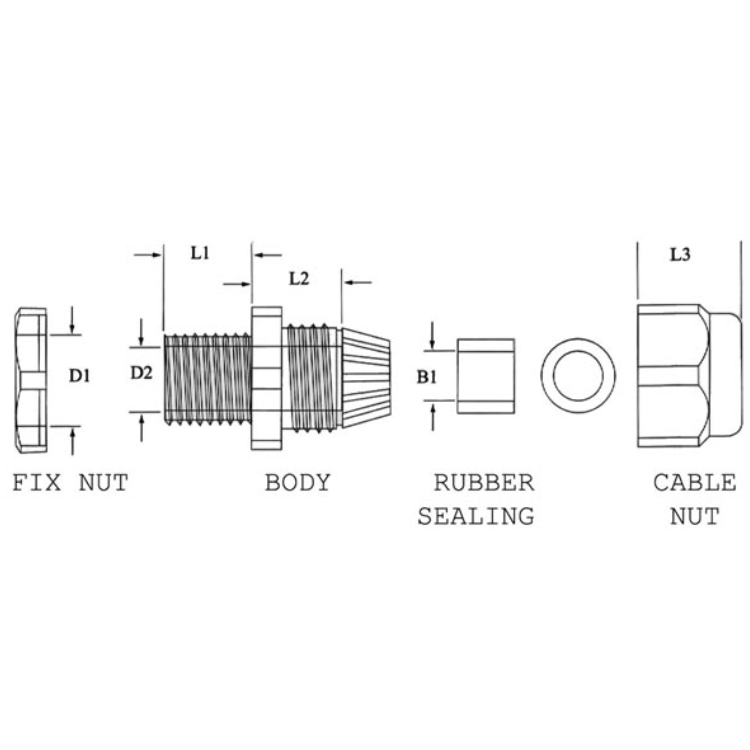

Doorvoerdiameter (D2): 8,3 mm
Lengte L1: 8,5 mm
Lengte L2: 16 mm
Totale lengte (A): 19 mm
Temperatuurbereik: -40°C tot +100°C
Materiaal: nylon 66 (PA66)
Brandklasse: UL94-V2
Kleur: zwart
Bescherming: IP68 (water- en stofdicht)
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Inhoud van de verpakking
Component: kabelwartel

Toepassingen
Behuizingen: afdichten van kabeldoorvoeren in kasten en boxen.
Installatietechniek: beschermen van kabelingangen tegen vocht en stof.
Industriële toepassingen: kabelgeleiding met trekontlasting.

Toelichting op technische termen
Kabelwartel: mechanische doorvoer die kabels fixeert en afdicht in een behuizing.
IP68: classificatie voor volledige stofdichtheid en bescherming tegen langdurige onderdompeling in water.
Metrische schroefdraad: gestandaardiseerde schroefdraad volgens metrisch systeem, aangeduid met M-maat.
PA66 (nylon 66): kunststof met hoge sterkte en slijtvastheid.
UL94-V2: brandclassificatie voor kunststofmaterialen met beperkte vlamverspreiding.
Trekontlasting: mechanische ontlasting die voorkomt dat krachten op de kabel de verbinding beschadigen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.

Belangrijke aandachtspunten
Gebruik: geschikt voor kabeldiameters van 4,6 mm tot 7,6 mm.
Montage: geschikt voor M12 montageopeningen met metrische schroefdraad.
Toepassing: alleen waterdicht bij correcte installatie en passende kabeldiameter.
