Aansluitblok 3-pin

Deze 3,5 mm jack naar terminal block adapter van GOOBAY wordt gebruikt om een 3,5 mm stereo audioverbinding te koppelen aan losse kabeladers via een schroefterminal. Hierdoor kunnen audioapparaten eenvoudig worden aangesloten op installaties met open kabeluiteinden.

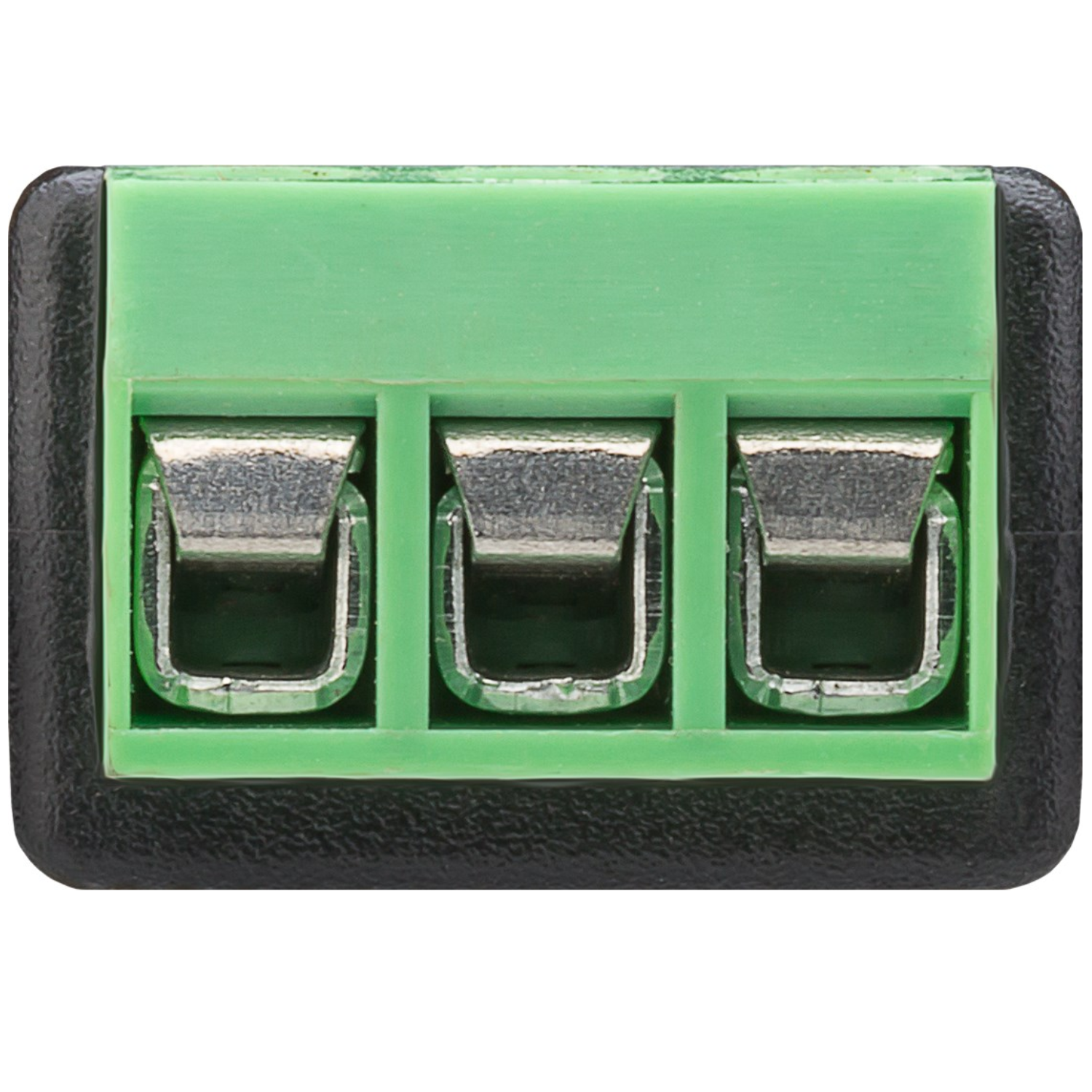

De adapter is voorzien van één 3,5 mm jack male connector (3-polig) en een 3-polig terminal block. Via de schroefklemmen kunnen individuele kabeladers rechtstreeks worden aangesloten zonder solderen.
De adapter ondersteunt stereo-audio, waarbij het linker- en rechter audiokanaal en de massa afzonderlijk op het terminalblok beschikbaar zijn. Hierdoor kan de adapter worden gebruikt in installaties met losse bedrading.
De contactpunten zijn verguld, wat zorgt voor minimale overgangsweerstand en een stabiele signaaloverdracht. Dankzij de schroefbevestiging kan de adapter ook worden gebruikt voor vaste montage in installaties.
De adapter wordt vaak toegepast in testopstellingen, audio-hobbyprojecten, DIY-installaties, alarmsystemen en andere toepassingen waarbij losse kabeladers moeten worden verbonden met een 3,5 mm jack aansluiting.

Specificaties
Merk: GOOBAY
Type product: jack naar terminal block adapter
Audiotype: analoge audioverbinding
Connector 1: 3,5 mm jack male (3-polig)
Connector 2: 3-polig terminal block
Connector type: TRS (3-polig)
Mono / stereo: stereo
Aansluitmethode: schroefterminal
Contactmateriaal: verguld
Terminal pitch: 5 mm
Montage: schroefbevestiging
Verpakking: bulk
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops en diverse audioapparaten.
Terminal block: een aansluitblok met schroefklemmen waarmee losse kabeladers kunnen worden bevestigd zonder solderen.
TRS jack (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten waarmee twee audiosignalen worden verzonden voor stereo-audio.

Toepassingen
• Aansluiten van losse kabeladers op een 3,5 mm audioaansluiting
• Gebruik bij testopstellingen en prototyping
• Audio-hobbyprojecten en DIY-installaties
• Gebruik bij alarmsystemen en AV-installaties

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
